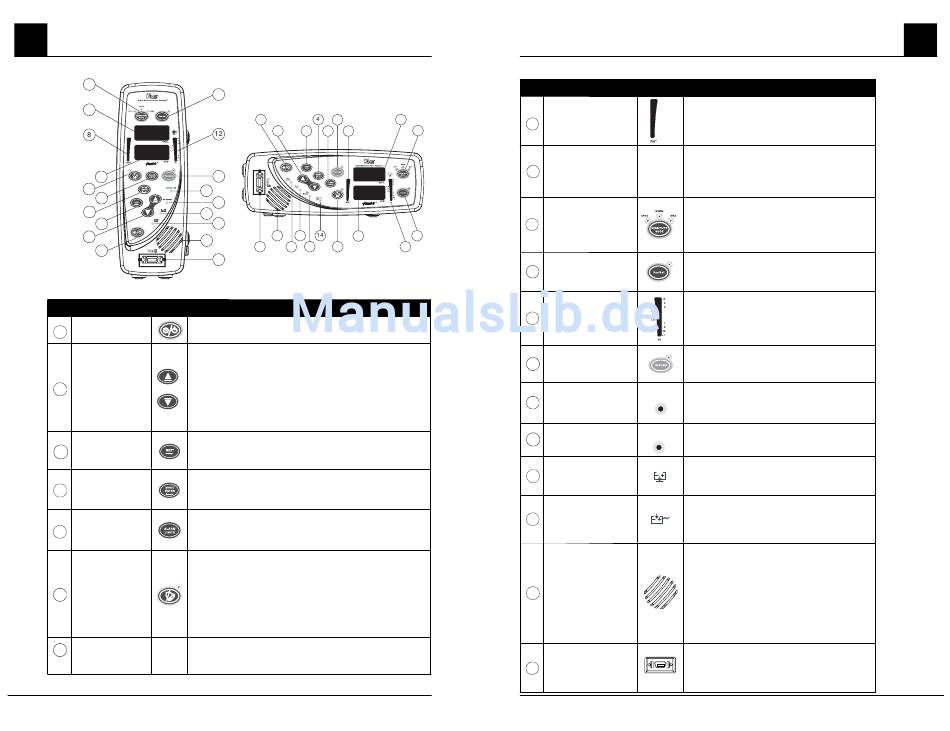

Bedienelemente auf der Vorderseite des Rad-8

10
9
7
6
5
4
3
2
1
Rad-8 Vertical
BEDIENELEMENT/ANZEIGE
Ein-/Ausschalttaste
1
Nach-oben-
Pfeiltaste
2
Nach-unten-
Pfeiltaste
Next
3
(Weiter-Taste)
Mode / Enter
(Modus-
4
/Eingabetaste)
Alarm Limits
(Alarmgrenzwert-
5
Taste)
Alarm Silence
(Taste für stillen
6
Alarm)
Pulsfrequenz-
7
Display
2-2 Bedienerhandbuch für das Signalextraktions-Pulsoximeter „Rad-8"
S y s t e m b e s c h r e i b u n g
11
1
13
2
3 5 8
13
14
15
16
17
18 16 7
18
19 17 15 6
19
Rad-8 Horizontal

BESCHREIBUNG

Zum Ein- und Ausschalten des Geräts.
Zur Lautstärkeeinstellung des Pulspieptons während der
Sättigungsüberwachung.
Innerhalb des Menüs/Einrichtungssystems werden über diese
Tasten Werte für die einzelnen Menüoptionen eingestellt.
HINWEIS: Durch Drücken und Gedrückthalten dieser
Tasten können die SpO - und BPM-Alarmgrenzwerte rasch
2
durchgeblättert werden.
Zum Navigieren durch Einstellungsoptionen innerhalb des
Menüs/Einrichtungssystems. Ist während der normalen
Patientenüberwachung nicht aktiv.
Über diese Taste gelangen Sie in die Einrichtungsmenüs und
können bestimmte Optionen im Menü-/Einrichtungssystem
wählen/aktivieren.
Für den Zugriff auf das Alarmmenü, um obere/untere Grenzwerte
einzustellen. SpO - und Herzfrequenz-Alarmgrenzwerte.
2
Einmal drücken, um den Alarm für 120 Sekunden
stummzuschalten (Standardeinstellung). Die Ursache für den
Alarm beheben. Dann die Taste ein zweites Mal drücken, um den
akustischen Alarm wieder zu aktivieren.
HINWEIS: Die Dauer der Stummschaltung kann auf 120, 90,
60 oder 30 Sekunden eingestellt werden. Siehe Abschnitt 4,
Einrichtungsmenüebene 1.
Die Pulsfrequenz in Schlägen pro Minute (BPM – beats per
minute). Wenn nach Sättigung und Puls gesucht wird, blinkt eine
gestrichelte Linie.
S y s t e m b e s c h r e i b u n g
BEDIENELEMENT/ANZEIGE
Signal IQ /
9
8
Pulsbalken
10
Sättigungs-Display
9
Sensitivity Mode
(Empfindlichkeits-
10
modus-Taste/
11
Anzeige)
12
FastSat-Taste/
11
Anzeige
Durchblutungsindex
12
13 Trauma-Taste
„Sensor Off"-
14
Anzeige
„No Sensor"-
15
Anzeige
Anzeige für
16
schwachen Akku
Netzstrom-Lade-
17
Anzeige
Lautsprecher
18
Patienten kabel an-
19
schluss
Bedienerhandbuch für das Signalextraktions-Pulsoximeter „Rad-8"
BESCHREIBUNG
„Signal IQ" zeigt die Güte des erfassten Signals
sowie das Zeitverhalten des Pulses an. Ein grüner
vertikaler LED-Balken steigt und fällt mit dem Puls,
wobei die Höhe des Balkens die Signalgüte anzeigt.
Die funktionelle Sauerstoffsättigung des arteriellen
Hämoglobins wird in SpO -Einheiten angezeigt.
2
Wenn nach Sättigung und Puls gesucht wird, blinkt
eine gestrichelte Linie.
Zum Einstellen des Geräts auf maximale
Empfindlichkeit, normale Empfindlichkeit oder
APOD-Modus.
Zum Einstellen des Geräts auf den FastSat-Modus.
Der Durchblutungsindex stellt den Prozentwert des
Pulssignals zum Nicht-Pulssignal dar. Je höher der
durch den Balken angezeigte Wert, desto besser
durchblutet ist die Anbringungsstelle.
Zum Einstellen des Geräts auf den empfindlichsten
Modus und die schnellste Mittelwertbildung.
Sensor Off Die Anzeige „Sensor Off" leuchtet, wenn kein
Sensor am Kabel angeschlossen ist.
No Sensor Die Anzeige „No Sensor" leuchtet, wenn kein
Sensor am Patienten angebracht ist.
Die gelbe LED für schwachen Akku leuchtet auf
und ein Alarmsignal ertönt, wenn der Akku fast
entladen ist und neu aufgeladen werden muss.
Diese Anzeige leuchtet, wenn das Rad-8 an die
Netzstromversorgung angeschlossen ist und der
Akku aufgeladen wird.
Zur Ausgabe eines akustischen Signals bei
Alarmzuständen sowie des Pulstons und von
Bestätigungssignalen nach dem Drücken von
Tasten. Achten Sie stets darauf, dass der
Lautsprecher nicht verdeckt ist oder dass das
Gerät nicht mit der Vorderseite nach unten auf
Bettzeug oder andere schallabsorbierende
Oberflächen gelegt wird.
Zum Anschluss eines Direct Connect Spot
Check (DCSC)-Sensors oder eines Masimo-
Patientenkabels mit Sensor. Das Symbol neben
dem Sensor zeigt den Defibrillationsschutz an.
2
