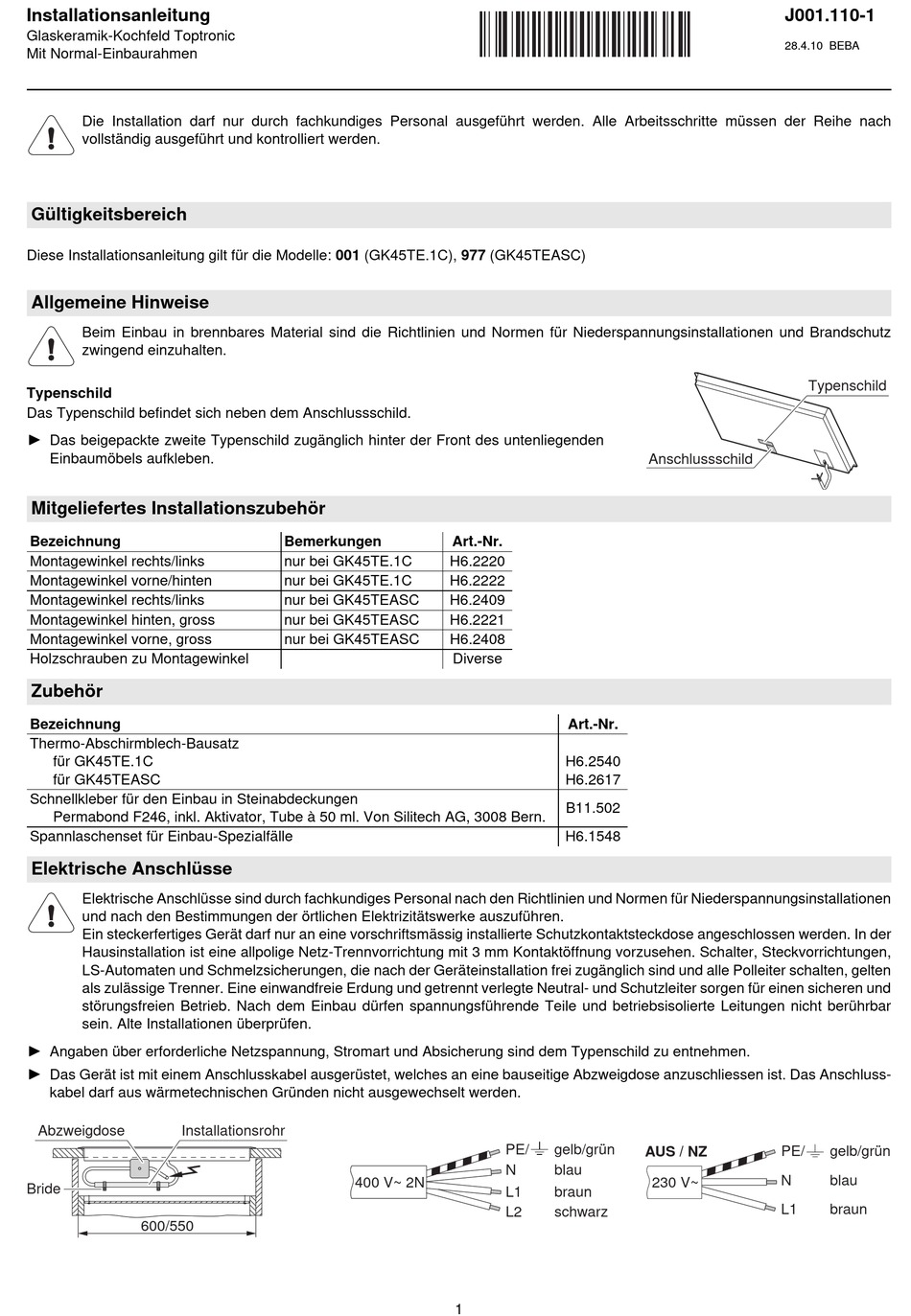

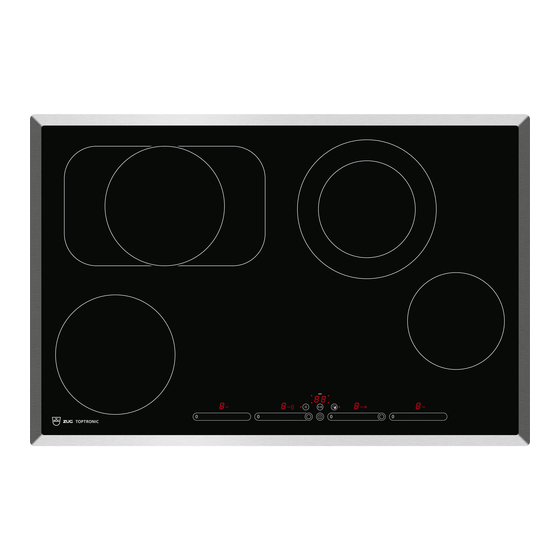

Installationsanleitung
Glaskeramik-Kochfeld Toptronic
Mit Normal-Einbaurahmen
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle: 001 (GK45TE.1C), 977 (GK45TEASC)
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz
zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
A
Das beigepackte zweite Typenschild zugänglich hinter der Front des untenliegenden
Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Bezeichnung
Montagewinkel rechts/links
Montagewinkel vorne/hinten
Montagewinkel rechts/links
Montagewinkel hinten, gross
Montagewinkel vorne, gross
Holzschrauben zu Montagewinkel
Zubehör
Bezeichnung
Thermo-Abschirmblech-Bausatz
für GK45TE.1C
für GK45TEASC
Schnellkleber für den Einbau in Steinabdeckungen
Permabond F246, inkl. Aktivator, Tube à 50 ml. Von Silitech AG, 3008 Bern.
Spannlaschenset für Einbau-Spezialfälle
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
A
Das Gerät ist mit einem Anschlusskabel ausgerüstet, welches an eine bauseitige Abzweigdose anzuschliessen ist. Das Anschluss-
kabel darf aus wärmetechnischen Gründen nicht ausgewechselt werden.
Abzweigdose
Installationsrohr
Bride
600/550
Bemerkungen
Art.-Nr.
nur bei GK45TE.1C
H6.2220
nur bei GK45TE.1C
H6.2222
nur bei GK45TEASC
H6.2409
nur bei GK45TEASC
H6.2221
nur bei GK45TEASC
H6.2408
Diverse
400 V~ 2N
1
Anschlussschild
Art.-Nr.
H6.2540
H6.2617
B11.502
H6.1548
PE/
gelb/grün
AUS / NZ
N
blau
230 V~
L1
braun
L2
schwarz
J001.110-1
28.4.10 BEBA
Typenschild
PE/
gelb/grün
N
blau
L1
braun

Werbung

loading

Inhaltszusammenfassung für V-ZUG Toptronic 001

  • Seite 1 Installationsanleitung J001.110-1 Glaskeramik-Kochfeld Toptronic 28.4.10 BEBA Mit Normal-Einbaurahmen Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für die Modelle: 001 (GK45TE.1C), 977 (GK45TEASC) Allgemeine Hinweise Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz zwingend einzuhalten.
  • Seite 2 Installationsanleitung J001.110-1 Glaskeramik-Kochfeld Toptronic 28.4.10 BEBA Mit Normal-Einbaurahmen Installation Der Abstand vom Ausschnitt des Gerätes zu brennbaren Wänden (links, rechts, hinten) muss min. 50 mm betragen. Teile wie Seitenwände, Verstärkungsleisten, welche unterhalb der Kochzone in den Einbauraum hineinragen, müssen aus nicht brennbarem Stoff sein.
