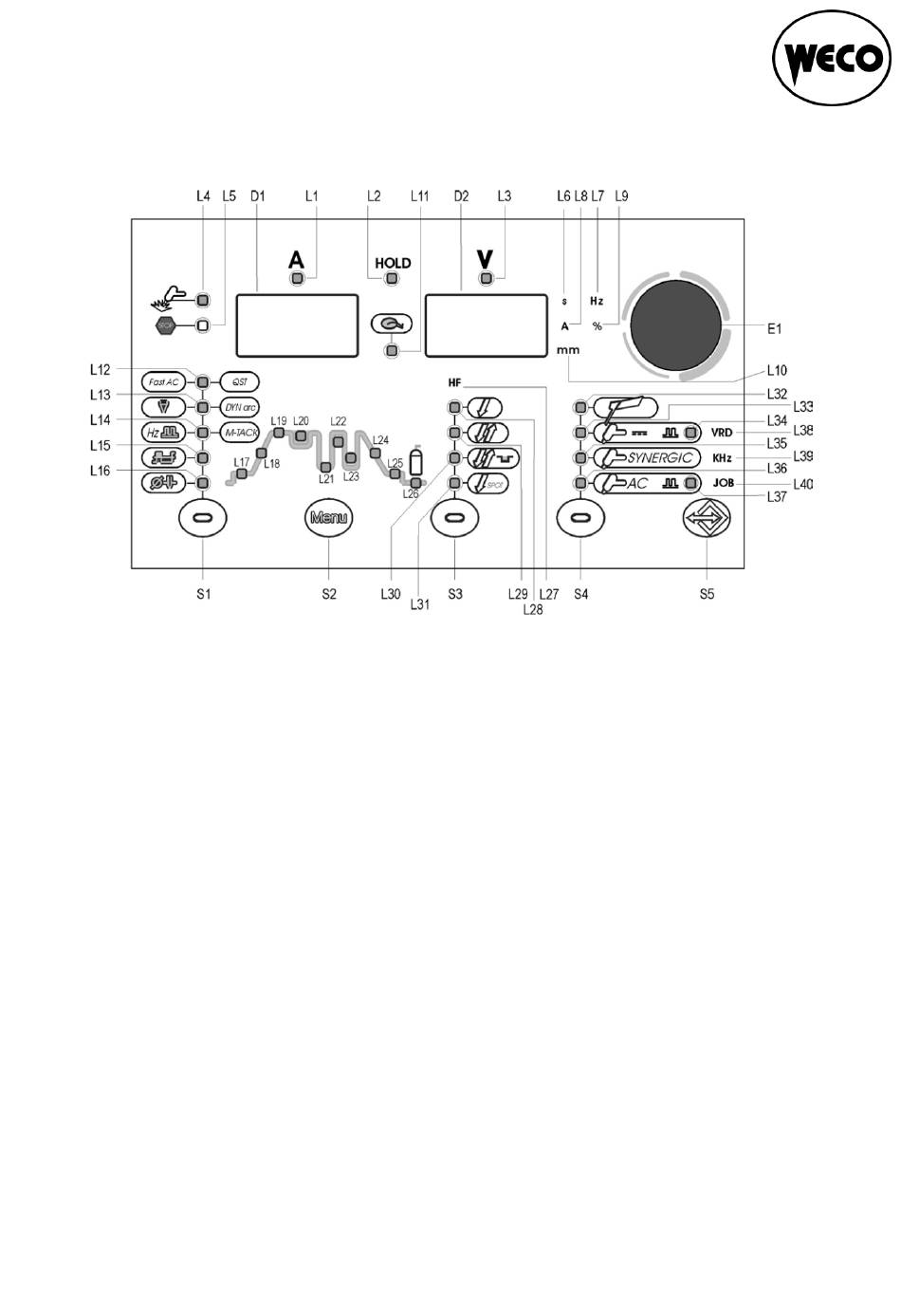

Schnellbedienungsanleitung 320 AC/DC
Tasten L32- L37/ Anwahl des Schweißverfahrens:
L32: E-Hand
L33: Wig Standard (DC)
L34: Wig Puls (DC)
L35: Wig Synergischer Puls (DC)
L36: Wig Wechselstrom (AC)
L37: Wig Wechelstrom Puls (AC)
Das Standardsetup:
Wählen Sie die Taste L34 für Wig Puls an. Nun können Sie über die Taste S2 das Setup
Vornehmen.
1. LED:
L19 Schweißstrom
2. LED:
L21 stellt den Pulsgrundstrom ein
Standardwert 40%
3. LED:
L22 Zeitverhältnis zwischen Grundstrom und Haupstrom beim Pulsen
Standardwert 30%
4. LED:
L23 Pulsfrequenz
Standardwert 1-4Hertz
5. LED:
L24 Stromabsenkzeit
Standardwert 0,1-2,5 Sekunden
Langsames Absenken vermeidet die Bildung von Endkratern!
6. LED:
L25 Endstrom
Standardwert 30%
Werbung
Verwandte Anleitungen für Weco Pioneer Tig Line 320 AC/DC
Inhaltszusammenfassung für Weco Pioneer Tig Line 320 AC/DC
- Seite 1 Schnellbedienungsanleitung 320 AC/DC Tasten L32- L37/ Anwahl des Schweißverfahrens: L32: E-Hand L33: Wig Standard (DC) L34: Wig Puls (DC) L35: Wig Synergischer Puls (DC) L36: Wig Wechselstrom (AC) L37: Wig Wechelstrom Puls (AC) Das Standardsetup: Wählen Sie die Taste L34 für Wig Puls an. Nun können Sie über die Taste S2 das Setup Vornehmen.
- Seite 2 7. LED: L26 Gasnachströmen Standardwert 6-8 Sekunden Verhindert Oxidation am Bauteil, sowie an der Elektrode 8. LED: L17 Startstrom Standardwert 100% 9. LED: L18 Stromanstiegszeit Standardwert 0 Sekunden, da mit 100% gestartet wird Gleichstrom Modus DC: Welcher Strom für was? Standardlichtbogen L33: Er erzielt die höchste Gesamtenergie.
- Seite 3 Synergischer Pulslichtbogen L35: Der synergische Pulslichtbogen ist ein zwangseingeschnürter Lichtbogen. Er brennt extrem stabil, und versetzt das Schmelzbad in starke Schwingungen. Er eignet sich hervorragend zum Heften, zum erzeugen schmaler Nähte, bei dünnsten Blechen, und überall da, wo man einen stabilen Lichtbogen braucht (zähfließende Schmelze). Das Sondermenü: L12 Qualitätsstart: Wie Sie bereits erfahren haben, stellt der synergische Puls eine wesentliche Erleichterung...
- Seite 4 L14 Multi Tac Lichtbogen: Einstellparameter: Hz Hier handelt es sich um einen Sonderlichtbogen für dünnste Bleche oder Auftrags- schweißungen. Der Multi Tac setzt fortlaufend Hefter an Hefter und ermöglicht Ihnen so beste Kontrolle bei dünnsten Blechen oder schwer zugänglichen Nahtgeometrien. Vorteil: Reduzierung der Anlauffarben, kaum Verzug Er kann sowohl im Standardlichtbogen als im synergischen Lichtbogen verwendet werden.
- Seite 5 L13 Extra Einbrand: Einstellparameter % Die Funktion extra Einbrand, dient wie der Name schon sagt, zur Erhöhung der Einbrandtiefe. Der extra Einbrand verschiebt den Nullpunkt beim Wechselstromschweißen. So kann eine Fokussierung des Lichtbogens erreicht werden, ohne die Reinigung zu beeinträchtigen. Beispiel: 100 Ampere / 30% extra Einbrand Geschweißt wird nun bei 70 Ampere Plus-Pol und bei 130 Ampere Minus-Pol...
- Seite 6 L16 Elektroden Durchmesser: Einstellparameter: mm Diese Funktion beeinflusst die Zündenergie beim Wechselstromschweißen Verwendet man herkömmliche grüne Wolframelektroden zum Aluminiumschweißen, sollte die Einstellung an den tatsächlichen Elektrodendurchmesser angepasst werden. Bei Verwendung von legierten Elektroden kann die Einstellung auf 1mm reduziert werden. Dadurch reduziert sich die Kugelbildung beim Zünden und es kann mit spitzer Kalotte geschweißt werden.
