INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Re-
paratur des Gerätes darf nur von einem Fachhandwerker
durchgeführt werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Be-
triebssicherheit nur, wenn das für das Gerät bestimmte
Original-Zubehör und die originalen Ersatzteile verwendet
werden.
Sachschaden
!
Beachten Sie die max. zulässige Zulauftemperatur
(siehe Kapitel „Installation / Technischen Daten /
Datentabelle"). Bei höheren Temperaturen kann das
Gerät beschädigt werden. Mit einer Zentral-Ther-
mostat-Armatur (siehe Kapitel „Installation / Geräte-
beschreibung / Zubehör") können Sie die Zulauftem-
peratur begrenzen.
WARNUNG Stromschlag
Dieses Gerät enthält Kondensatoren, die sich nach
der Trennung vom Stromnetz entladen. Die Kon-
densator-Entladespannung kann ggf. kurzzeitig
> 60 V DC sein.
7.2 Vorschriften, Normen und
Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vor-
schriften und Bestimmungen.
◦ Die Schutzart IP 25 (strahlwassergeschützt) ist nur
mit sachgemäß montierter Kabeltülle gewährleistet.
◦ Der spezifische elektrische Widerstand des Was-
sers darf nicht kleiner sein als auf dem Typenschild
angegeben. Bei einem Wasser-Verbundnetz be-
rücksichtigen Sie den niedrigsten elektrischen Wi-
derstand des Wassers (siehe Kapitel „Installation /
Technischen Daten / Datentabelle"). Den spezifi-
schen elektrischen Widerstand oder die elektrische
Leitfähigkeit des Wassers erfahren Sie bei Ihrem
Wasserversorgungs-Unternehmen.
8. Gerätebeschreibung
8.1

Lieferumfang

Mit dem Gerät werden geliefert:
◦ Wandaufhängung
◦ Montageschablone
◦ 2 Doppelnippel, Kaltwasser mit Kugelabsperrventil
◦ Flachdichtungen
◦ Sieb mit Flachdichtung, im Kaltwasseranschluss
eingebaut
◦ Durchflussmengen-Begrenzer
◦ Kunststoff-Formscheibe
◦ 2 Schrauben und 2 Dübel für Rückwandbefestigung
8.2 Zubehör
Armatur
ADEo 70 WD 1-Griff-Armatur mit Umschaltung Wanne /
Brause
Montagezubehör
Rohrbausatz-Untertischmontage UT 104, Anschlüsse:
Aufputz, G 3/8, oben. Wasseranschlüsse mit 12 mm
Quetschverschraubung.
Universal-Montagerahmen
Montagerahmen mit elektrischen Anschlüssen.
Rohrbausatz-Untertischgeräte
Wenn Sie die Wasseranschlüsse (G 3/8 A) oberhalb des
Gerätes verwenden, benötigen Sie den Bausatz für die
Untertischmontage.
Rohrbausatz-Versatzmontage
Wenn Sie eine senkrechte Verschiebung des Gerätes ge-
genüber dem Wasseranschluss um 90 mm nach unten
verwenden, benötigen Sie den Rohrbausatz mit Rohr-
bögen.
Rohrbausatz-Gas-Wasserheizer-Austausch
Wenn Sie die vorhandene Installation Gas-Wasserhei-
zer-Anschlüsse (Kaltwasseranschluss links und Warm-
wasser-Anschluss rechts) verwenden, benötigen Sie den
Rohrbausatz.
Lastabwurfrelais (LR 1-A)
Das Lastabwurfrelais für den Einbau in der Elektrovertei-
lung ermöglicht eine Vorrangschaltung des Durchlaufer-
hitzers bei gleichzeitigem Betrieb von z. B. Elektro-Spei-
cherheizgeräten.
Zentral-Thermostat-Armatur
Die Thermostat-Armatur für zentrale Vormischung ver-
wenden Sie z. B. bei Betrieb eines Durchlauferhitzers mit
vorgewärmtem Wasser.

9. Vorbereitungen

9.1 Montageort
Sachschaden
!
Die Installation des Gerätes darf nur im frostfreien
Raum erfolgen.
» Montieren Sie das Gerät senkrecht und in der Nähe
der Entnahmestelle.
Das Gerät ist für eine Untertisch- und Übertischmontage
geeignet.

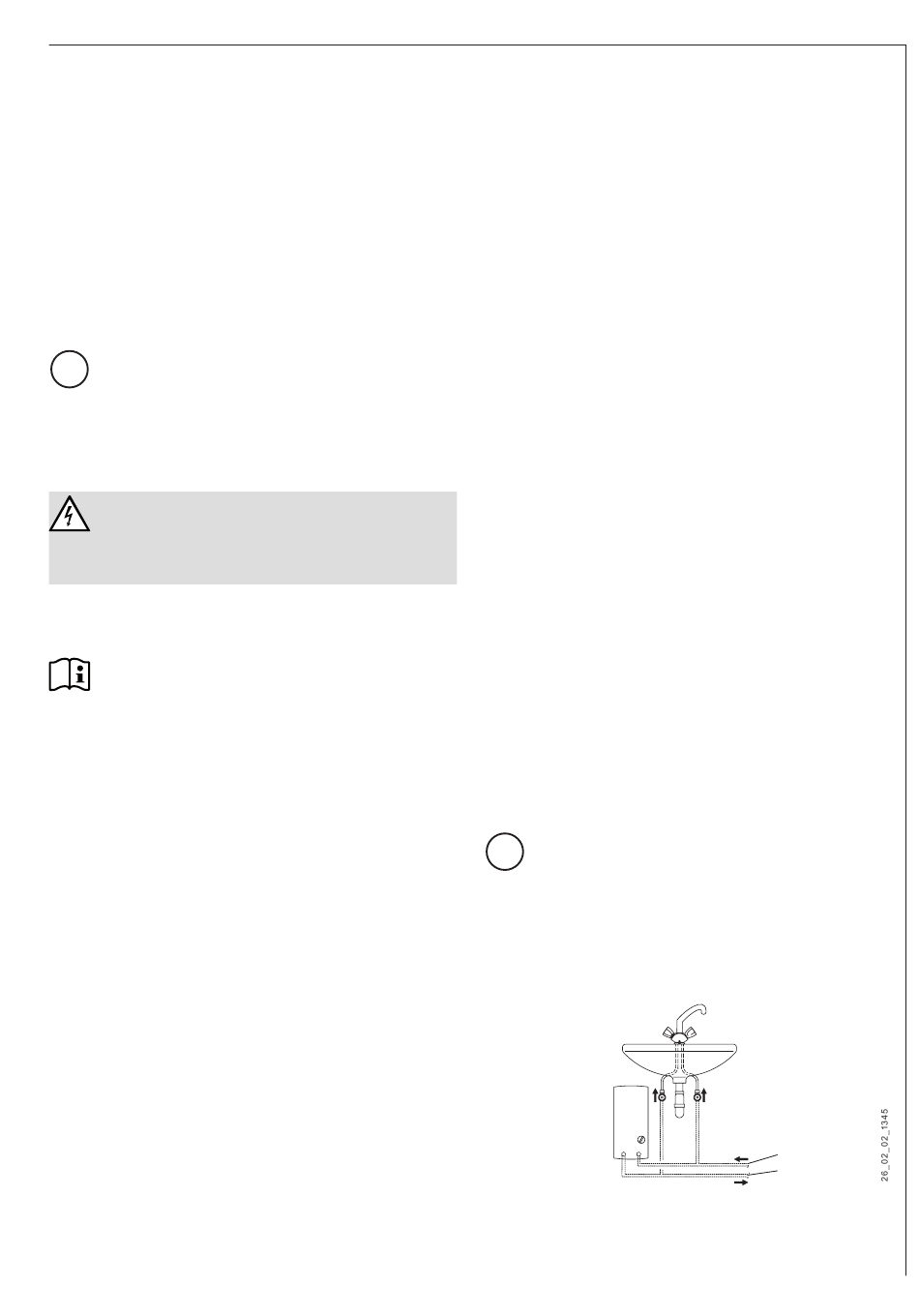

Untertischmontage
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Installation
1
2
5
