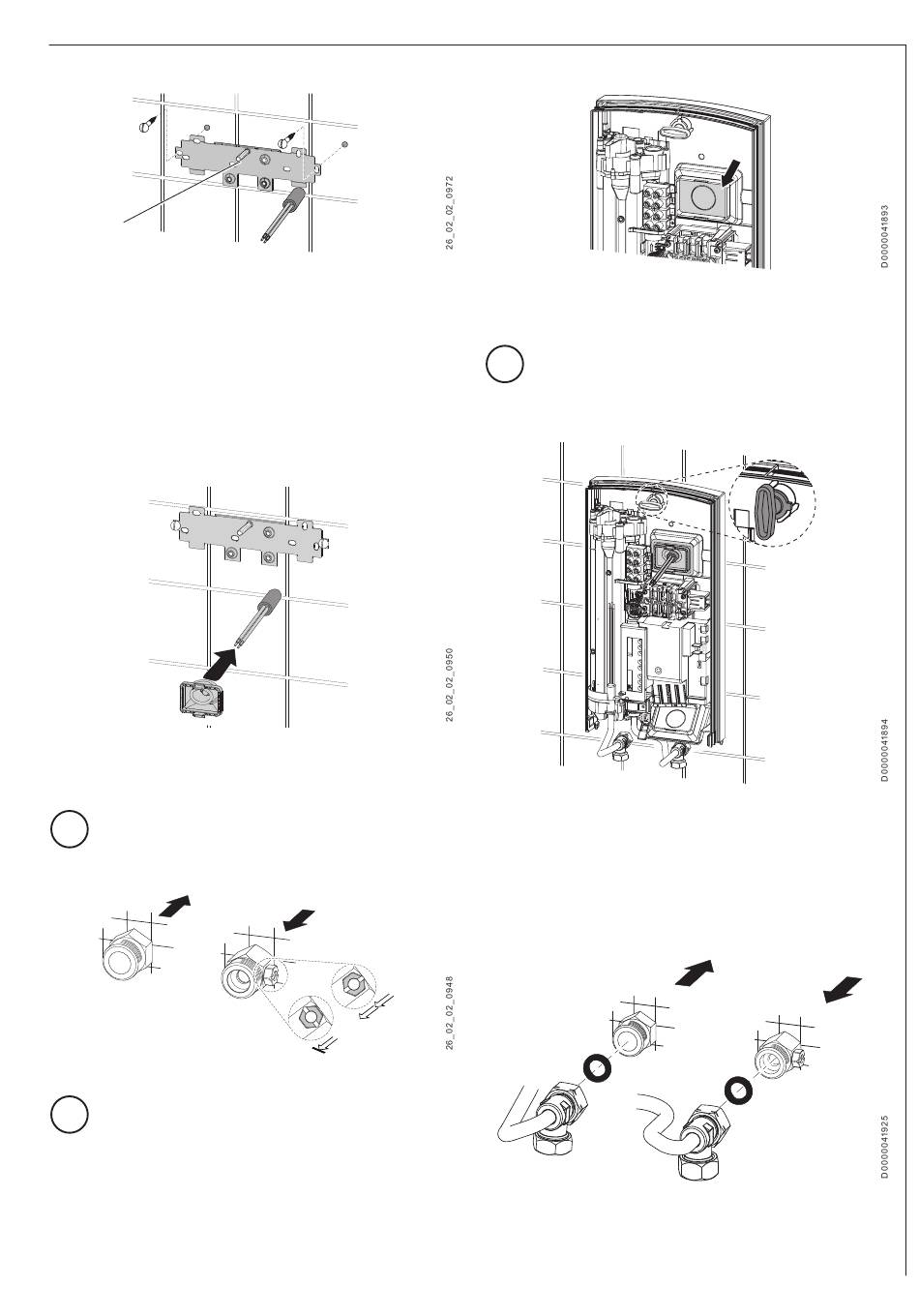

Mocowanie uchwytu ściennego
1
1 Sworzeń gwintowany
» Za pomocą szablonu montażowego zaznaczyć
otwory do wywiercenia. W przypadku montażu urzą-
dzenia z przyłączami wody umieszczonymi na tynku
należy dodatkowo oznaczyć otwory mocujące w dol-
nej części szablonu.
» Wywiercić otwory i zamocować uchwyt ścienny za
pomocą 2 śrub i 2 kołków (śruby i kołki nie są objęte
zakresem dostawy).
» Zamontować dołączony sworzeń gwintowany.
» Zamontować uchwyt ścienny na ścianie.
Montaż osłony przewodu
» Zamontować osłonę przewodu. Przy przekroju
> 6 mm² powiększyć otwór w osłonie przewodu.
Wykonać podłączenie wodne
Szkody materialne
!
Wszystkie prace w zakresie podłączania wody
i prace instalacyjne należy wykonywać zgodnie z
przepisami.
» Uszczelnić i wkręcić złączkę podwójną.
Szkody materialne
!
Nie używać zaworu odcinającego na zasilaniu zimną
wodą do tłumienia przepływu.
Przygotowanie do montażu tylnej ścianki
» W odpowiednich miejscach tylnej ścianki przygoto-
wać otwór dla osłony przewodu. W razie potrzeby
wygładzić ostre krawędzie pilnikiem.
Szkody materialne
!
W razie przygotowania nieodpowiedniego otworu
w ściance tylnej należy użyć nowej ścianki tylnej.
Montaż urządzenia
3
L3'
4
L2'
1
L1'
2
» Założyć tylną ściankę na sworzeń gwintowany
i osłonę przewodu. Przy użyciu szczypiec pociągnąć
osłonę przewodu za haczyki blokujące do tylnej
ścianki, aż haczyki zostaną zablokowane w słyszal-
ny sposób.
» Usunąć zabezpieczające zatyczki transportowe
z przyłączy wody.
» Mocno docisnąć ściankę tylną. Zablokować prze-
tyczkę mocującą poprzez obrót w prawo o 90°.
» Przykręcić rurki przyłączeniowe wody z uszczelkami
płaskimi do złączek podwójnych.
