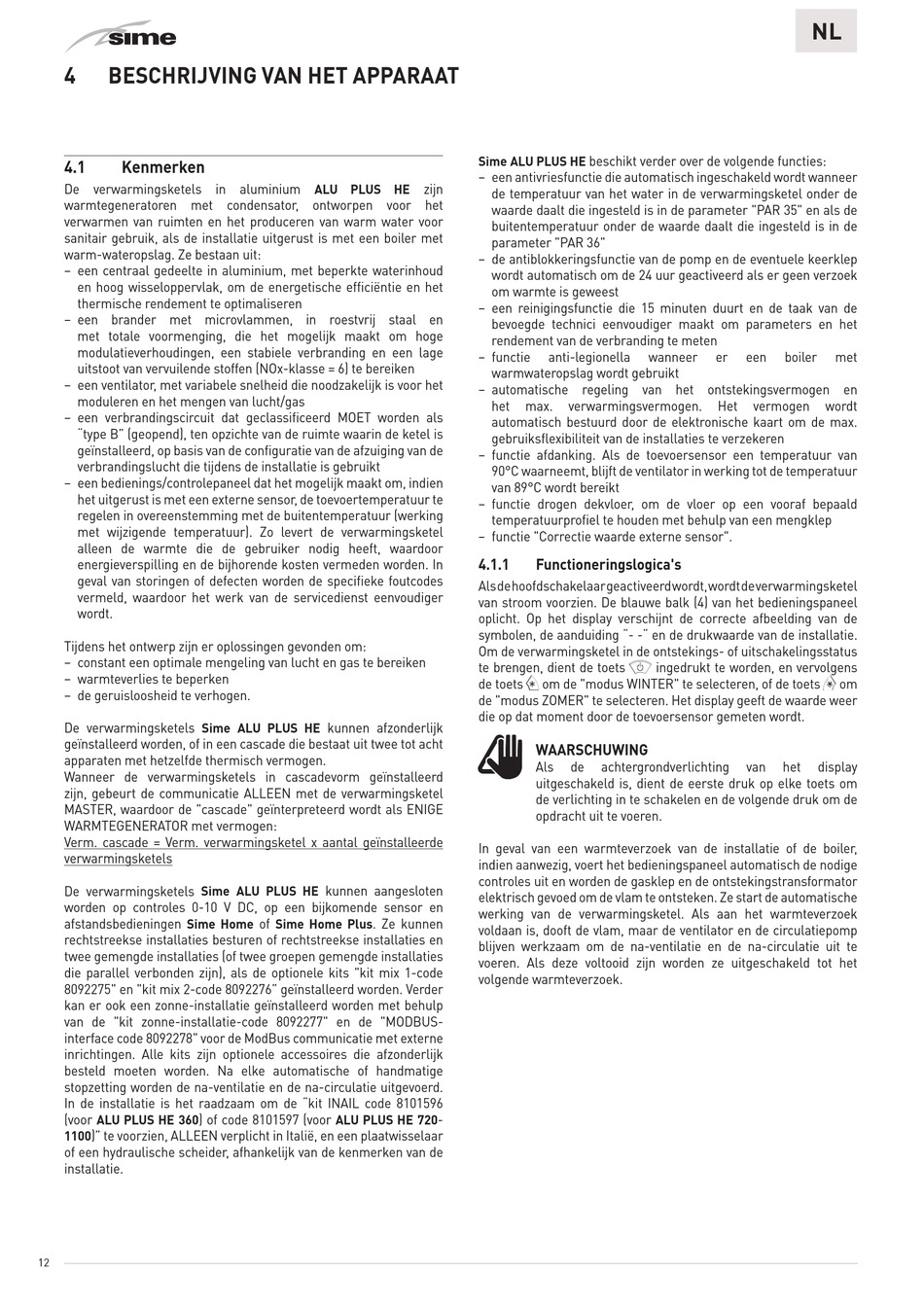

BESCHRIJVING VAN HET APPARAAT

4.1

Kenmerken

De verwarmingsketels in aluminium ALU PLUS HE zijn
warmtegeneratoren met condensator, ontworpen voor het
verwarmen van ruimten en het produceren van warm water voor
sanitair gebruik, als de installatie uitgerust is met een boiler met
warm-wateropslag. Ze bestaan uit:
– een centraal gedeelte in aluminium, met beperkte waterinhoud
en hoog wisseloppervlak, om de energetische efficiëntie en het
thermische rendement te optimaliseren
– een brander met microvlammen, in roestvrij staal en
met totale voormenging, die het mogelijk maakt om hoge
modulatieverhoudingen, een stabiele verbranding en een lage
uitstoot van vervuilende stoffen (NOx-klasse = 6) te bereiken
– een ventilator, met variabele snelheid die noodzakelijk is voor het
moduleren en het mengen van lucht/gas
– een verbrandingscircuit dat geclassificeerd MOET worden als
"type B" (geopend), ten opzichte van de ruimte waarin de ketel is
geïnstalleerd, op basis van de configuratie van de afzuiging van de
verbrandingslucht die tijdens de installatie is gebruikt
– een bedienings/controlepaneel dat het mogelijk maakt om, indien
het uitgerust is met een externe sensor, de toevoertemperatuur te
regelen in overeenstemming met de buitentemperatuur (werking
met wijzigende temperatuur). Zo levert de verwarmingsketel
alleen de warmte die de gebruiker nodig heeft, waardoor
energieverspilling en de bijhorende kosten vermeden worden. In
geval van storingen of defecten worden de specifieke foutcodes
vermeld, waardoor het werk van de servicedienst eenvoudiger
wordt.
Tijdens het ontwerp zijn er oplossingen gevonden om:
– constant een optimale mengeling van lucht en gas te bereiken
– warmteverlies te beperken
– de geruisloosheid te verhogen.
De verwarmingsketels Sime ALU PLUS HE kunnen afzonderlijk
geïnstalleerd worden, of in een cascade die bestaat uit twee tot acht
apparaten met hetzelfde thermisch vermogen.
Wanneer de verwarmingsketels in cascadevorm geïnstalleerd
zijn, gebeurt de communicatie ALLEEN met de verwarmingsketel
MASTER, waardoor de "cascade" geïnterpreteerd wordt als ENIGE
WARMTEGENERATOR met vermogen:
Verm. cascade = Verm. verwarmingsketel x aantal geïnstalleerde
verwarmingsketels
De verwarmingsketels Sime ALU PLUS HE kunnen aangesloten
worden op controles 0-10 V DC, op een bijkomende sensor en
afstandsbedieningen Sime Home of Sime Home Plus . Ze kunnen
rechtstreekse installaties besturen of rechtstreekse installaties en
twee gemengde installaties (of twee groepen gemengde installaties
die parallel verbonden zijn), als de optionele kits "kit mix 1-code
8092275" en "kit mix 2-code 8092276" geïnstalleerd worden. Verder
kan er ook een zonne-installatie geïnstalleerd worden met behulp
van de "kit zonne-installatie-code 8092277" en de "MODBUS-
interface code 8092278" voor de ModBus communicatie met externe
inrichtingen. Alle kits zijn optionele accessoires die afzonderlijk
besteld moeten worden. Na elke automatische of handmatige
stopzetting worden de na-ventilatie en de na-circulatie uitgevoerd.
In de installatie is het raadzaam om de "kit INAIL code 8101596
(voor ALU PLUS HE 360 ) of code 8101597 (voor ALU PLUS HE 720 -
1100 )" te voorzien, ALLEEN verplicht in Italië, en een plaatwisselaar
of een hydraulische scheider, afhankelijk van de kenmerken van de
installatie.
12
beschikt verder over de volgende functies:
Sime ALU PLUS HE
– een antivriesfunctie die automatisch ingeschakeld wordt wanneer
de temperatuur van het water in de verwarmingsketel onder de
waarde daalt die ingesteld is in de parameter "PAR 35" en als de
buitentemperatuur onder de waarde daalt die ingesteld is in de
parameter "PAR 36"
– de antiblokkeringsfunctie van de pomp en de eventuele keerklep
wordt automatisch om de 24 uur geactiveerd als er geen verzoek
om warmte is geweest
– een reinigingsfunctie die 15 minuten duurt en de taak van de
bevoegde technici eenvoudiger maakt om parameters en het
rendement van de verbranding te meten
– functie anti-legionella wanneer
warmwateropslag wordt gebruikt
– automatische regeling van het ontstekingsvermogen en
het max. verwarmingsvermogen.
automatisch bestuurd door de elektronische kaart om de max.
gebruiksflexibiliteit van de installaties te verzekeren
– functie afdanking. Als de toevoersensor een temperatuur van
90°C waarneemt, blijft de ventilator in werking tot de temperatuur
van 89°C wordt bereikt
– functie drogen dekvloer, om de vloer op een vooraf bepaald
temperatuurprofiel te houden met behulp van een mengklep
– functie "Correctie waarde externe sensor".
4.1.1

Functioneringslogica's

Als de hoofdschakelaar geactiveerd wordt, wordt de verwarmingsketel
van stroom voorzien. De blauwe balk (4) van het bedieningspaneel
oplicht. Op het display verschijnt de correcte afbeelding van de
symbolen, de aanduiding "- -" en de drukwaarde van de installatie.
Om de verwarmingsketel in de ontstekings- of uitschakelingsstatus
te brengen, dient de toets T
de toets V om de "modus WINTER" te selecteren, of de toets
de "modus ZOMER" te selecteren. Het display geeft de waarde weer
die op dat moment door de toevoersensor gemeten wordt.
m
WAARSCHUWING
Als de achtergrondverlichting
uitgeschakeld is, dient de eerste druk op elke toets om
de verlichting in te schakelen en de volgende druk om de
opdracht uit te voeren.
In geval van een warmteverzoek van de installatie of de boiler,
indien aanwezig, voert het bedieningspaneel automatisch de nodige
controles uit en worden de gasklep en de ontstekingstransformator
elektrisch gevoed om de vlam te ontsteken. Ze start de automatische
werking van de verwarmingsketel. Als aan het warmteverzoek
voldaan is, dooft de vlam, maar de ventilator en de circulatiepomp
blijven werkzaam om de na-ventilatie en de na-circulatie uit te
voeren. Als deze voltooid zijn worden ze uitgeschakeld tot het
volgende warmteverzoek.
