5 Installatie
5.9.4

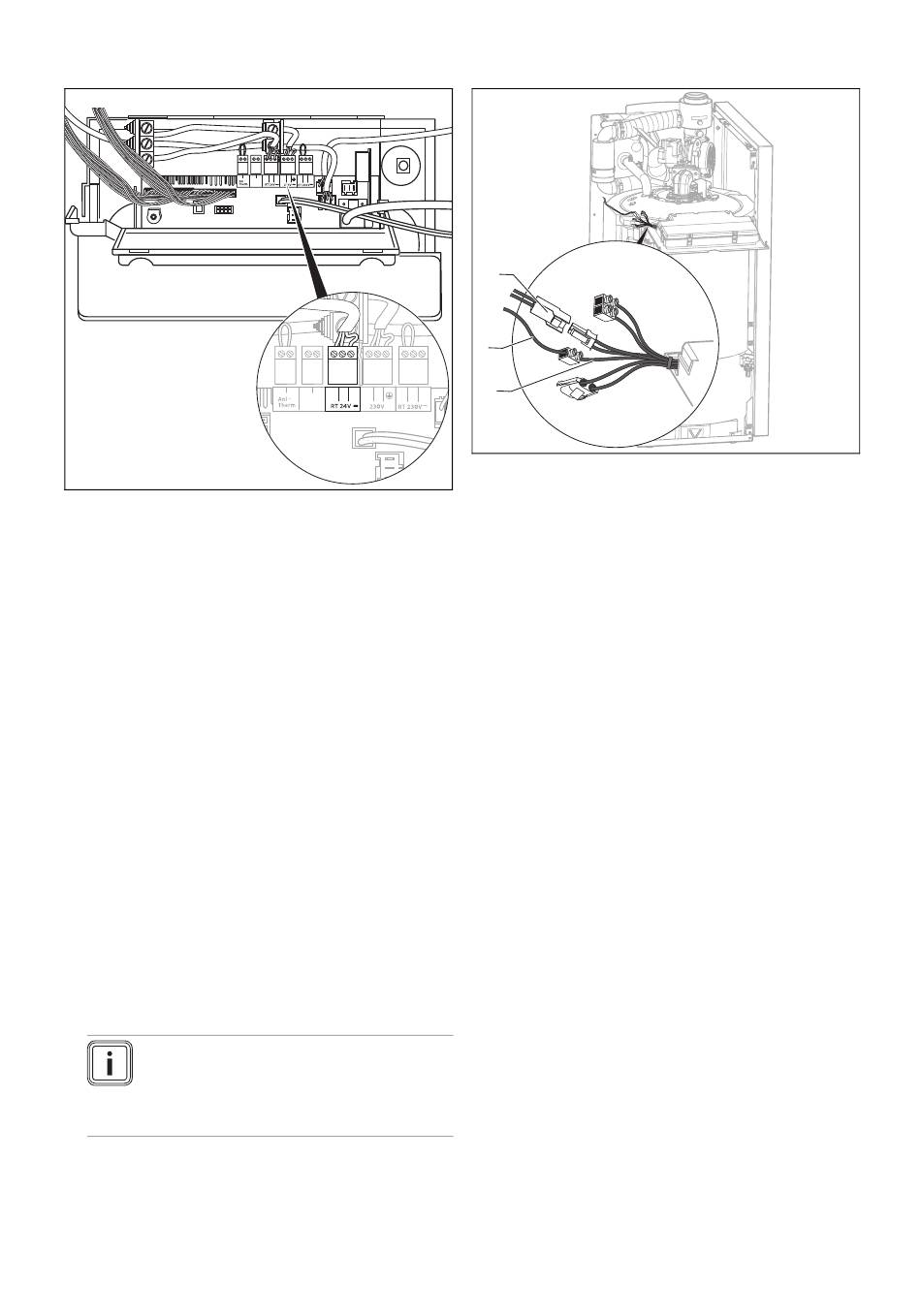

Elektrische componenten aansluiten
▶
Open de schakelkast. (→ Pagina 146)
▶
Bedraad de kabels. (→ Pagina 146)
▶
Sluit de aansluitkabels op de overeenkomstige klemmen
resp. stekkerplaatsen van de elektronica aan.
▶
Als u een kamerthermostaat VRT 332 (aansluitklemmen
permanente regeling 332 7-8-9, witte ProE-stekker) of
een weersafhankelijke temperatuurregelaar resp. een
kamertemperatuurregeling (klemmen bus, rode ProE-
stekker) aan het product aansluit, dan moet u de brug
tussen de klemmen 3 en 4 (paarse ProE-stekker) ingezet
laten.
▶
Als er geen 230V-kamer/klokthermostaat ingezet wordt,
dan moet u de brug tussen de klemmen 3 en 4 (paarse
ProE-stekker) ingezet laten.
▶
Sluit, indien nodig, op dezelfde manier accessoires aan.
CV-pomp aansluiten
▶
Sluit de CV-pomp aan de groene ProE-stekker (X18) aan
de aansluitlijst aan.
Externe aanvoerthermostaat aansluiten
▶
Sluit een externe aanvoerthermostaat (bijv. ter bescher-
ming van vloerverwarmingen) aan de klemmen aanleg-
thermostaat (blauwe ProE-stekker) aan.
Condenspomp aansluiten
▶
Sluit de alarmuitgang van een condenspomp aan de
klemmen van de aanlegthermostaat (blauwe ProE-stek-
ker) aan.
Aanwijzing
Als er meerdere contacten aan de klemmen
van de aanlegthermostaat (blauwe ProE-stek-
ker) aangesloten worden, sluit dan de contac-
ten in rij aan, niet parallel.
▶
Sluit de schakelkast. (→ Pagina 146)
148
-
+
7
8
9
L
N
3
4
5
BUS
-
+
7
8
9
L
N
3
4
5
BUS
5.9.5
Boiler aansluiten
3
2
1
1.
Sluit de boilertemperatuursensor (3) en evt. de laad-
temperatuurvoeler (2) (alleen actoSTOR, aansluitkabel
schakelkast kleur violet (1)) op de kabelboom aan.
2.
Neem voor de elektrische aansluiting de montagehand-
leidingen van de warmwaterboiler en toebehoren in
acht.
5.9.6
Thermostaat aansluiten
Voor de regeling van de CV-installatie kunt u een weersaf-
hankelijke buitenthermostaat of kamerthermostaat met mo-
dulerende branderbesturing inzetten, bijv. VRC 450 of 700,
VRC 630 of VRS 620. Het aansluitschema voor de elektri-
sche aansluiting aan de CV-regelaar vindt u in de bijlage.
▶
Neem de aanwijzingen in de installatiehandleiding van de
thermostaat in acht.
▶
Schakel vóór het openen van de elektronicabox de span-
ningsvoorziening naar het product uit en bescherm deze
tegen ongewild herinschakelen.
▶
Verbind de aansluitingen "bus" (rode ProE-stekker, 2-
aderig), met de gelijknamige aansluitingen in de thermo-
staat (VRC 700: alleen als de thermostaat extern aange-
bracht wordt). De brug tussen de klemmen 3 en 4 blijft
(paarse ProE-stekker) blijft bestaan. Let bij de aansluiting
van een VRC 630 / VRS 620 op de juiste poling van de
Busleiding (+ aan +, - aan -).
▶
Steek alternatief de thermostaat VRC 700 in het bedie-
ningspaneel van het product (interne aanbrenging).
▶
Sluit voeler en de installatiebouwgroepen, die niet in het
hoofdstuk "Elektrische componenten aansluiten" vermeld
zijn, aan de regelaar aan.
