4.10.2 Bovenste mantel monteren
1. Plaats de bovenste mantel in de clipopnames.
2. Druk de bovenste mantel naar onderen tot deze vast-
klikt.
4.11

Afdekplaat demonteren en monteren

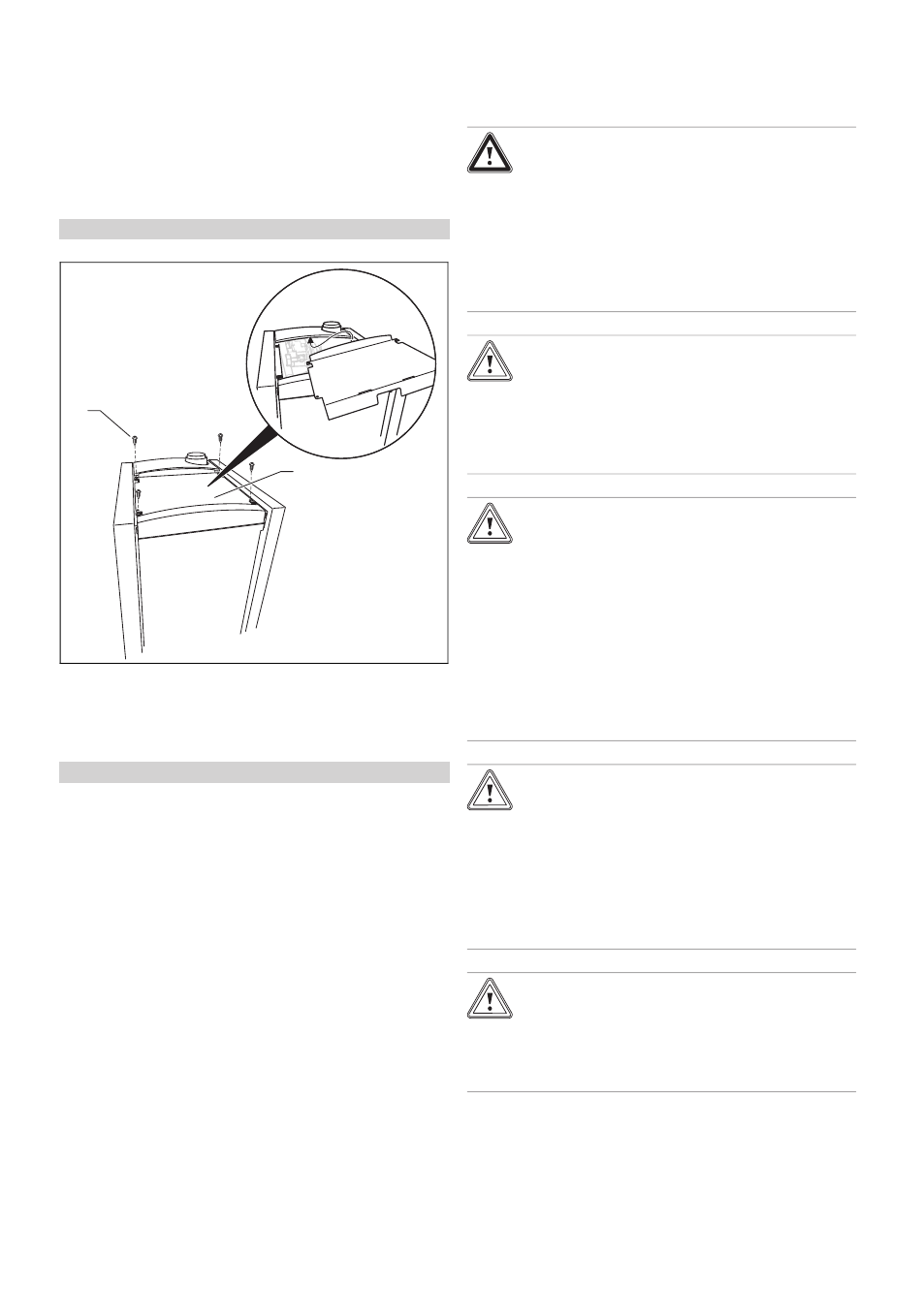

4.11.1 Afdekplaat demonteren
Geldigheid: VKK 476/4, VKK 656/4
2
1. Draai de schroeven (2) uit.
2. Til de afdekplaat op en trek deze er naar voren toe uit.
4.11.2 Afdekplaat monteren
Geldigheid: VKK 476/4, VKK 656/4
1. Schuif de afdekplaat onder de achterste bovenste man-
tel en leg deze neer.
2. Draai de schroeven in.
4.12

Frontmantels demonteren en monteren

4.12.1 Frontmantel demonteren
1. Als de voorklep geopend is, zwenk de voorklep dan
naar boven.
2. Trek de frontmantel telkens naar voren toe af.
4.12.2 Frontmantel monteren
▶
Plaats de frontmantel telkens met vastzetbouten aan
beide zijden in de uitsparingen van de zijdelen en druk
deze op het product zodat de vastzetbouten hoorbaar
vastklikken.
0020258614_00 ecoVIT exclusiv Installatie- en onderhoudshandleiding
5
5.1
1
▶
▶
▶

Installatie

Voorwaarden

Gevaar!
Verbrandingsgevaar en/of kans op materi-
ële schade door ondeskundige installatie
en daardoor lekkend water!
Spanningen in de aansluitingsleidingen kun-
nen tot ondichtheden leiden.
▶
Monteer de aansluitleidingen spannings-
vrij.
Opgelet!
Kans op materiële schade door warmte-
overdracht bij het solderen!
▶
Soldeer aan aansluitstukken alleen, zo-
lang de aansluitstukken nog niet met de
onderhoudskranen zijn vastgeschroefd.
Opgelet!
Gevaar voor materiële schade door corro-
sie
Door niet diffusiedichte kunststofbuizen in de
CV-installatie dringt er lucht in het CV-water.
Lucht in het CV-water veroorzaakt corrosie in
het warmteopwekkercircuit en in het product.
▶
Als u in de CV-installatie kunststofbuizen
gebruikt die niet diffusiedicht zijn, zorg er
dan voor dat er geen lucht in het warmte-
opwekkercircuit terechtkomt.
Opgelet!
Gevaar voor materiële schade door resten
in de leidingen!
Lasresten, afdichtingsresten, vuil of andere
resten in de leidingen kunnen het product
beschadigen.
▶
Spoel de CV-installatie grondig door voor
u het product installeert.
Opgelet!
Kans op materiële schade door verande-
ringen aan gesloten buizen!
▶
Vervorm aansluitbuizen alleen als ze nog
niet op het product aangesloten zijn.
Monteer een veiligheidsventiel.
Leg van de uitblaasleiding van de veiligheidsklep op de
standplaats een afvoerbuis met inlaattrechter en sifon
naar een geschikte afvoer in de plaatsingsruimte. De
afvoer moet men in de gaten kunnen houden!
Installeer op het hoogste punt van de CV-installatie een
ontluchtingsvoorziening.
