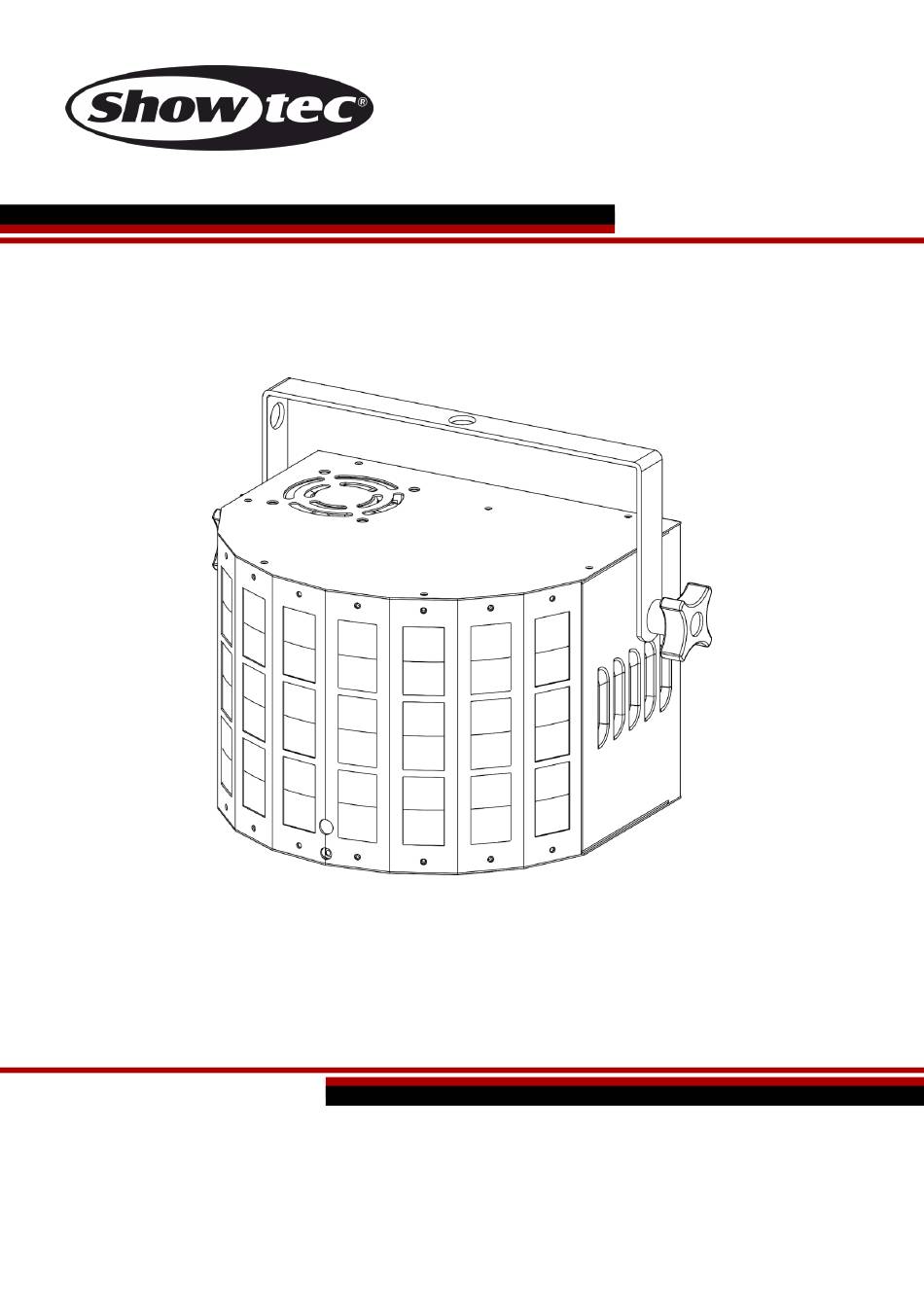

- Seite 1 HANDBUCH DEUTSCH Energetic Bestellnummer: 43165 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
8. Einstellungen für die IR-Fernbedienung ......................20 Fernbedienung ................................21 DMX-Kanäle .................................22 2 Kanäle ..................................22 9 Kanäle ..................................22 Wartung .....................................24 Ersetzen der Sicherung ...............................24 Fehlersuche ..................................25 Kein Licht..................................25 Keine Reaktion auf DMX-Signale ..........................25 Technische Daten ................................28 Abmessungen ..................................29 Notizen ....................................30 Bestellnummer: 43165... -
Seite 3: Warnung
Dazu können eine klimatisierte Betriebsumgebung und die Verringerung der generellen Leuchtintensität beitragen. Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ● dafür qualifiziert sein und ● die Anweisungen in dieser Bedienungsanleitung beachten. Bestellnummer: 43165... - Seite 4 Berühren Sie das Gerät während des Betriebs niemals mit bloßen Händen, da es extrem heiß wird. Lassen Sie das Gerät nach Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie es berühren. ● Keinen Erschütterungen aussetzen. Wenden Sie keine übermäßige Kraft an, wenn Sie das Gerät installieren oder verwenden. Bestellnummer: 43165...
- Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden nehmen und die Garantie erlischt. ● Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen, Stromschlag, Abstürze, etc. Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr! Bestellnummer: 43165... -
Seite 7: Sicherheit Für Ein Laserprodukt Der Klasse 3R
Wellenlänge 532 nm / Grün (Laserdiode); Leistung >30 mW Ausgabeleistung 130 mW Die gesetzlichen Bestimmungen für die Verwendung von Laserprodukten für die Unterhaltung sind von Land zu Land unterschiedlich. Der Verwender ist dafür verantwortlich, die gesetzlichen Bestimmungen des Verwendungsorts/-landes einzuhalten. Bestellnummer: 43165... -
Seite 8: Montage
Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Bestellnummer: 43165... -
Seite 9: Netzanschlüsse
Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NEUTRAL GELB-GRÜN GRÜN GRÜN SCHUTZERDUNG Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist! Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Bestellnummer: 43165... -
Seite 10: Rückgabe
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert. Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren. Bestellnummer: 43165... -

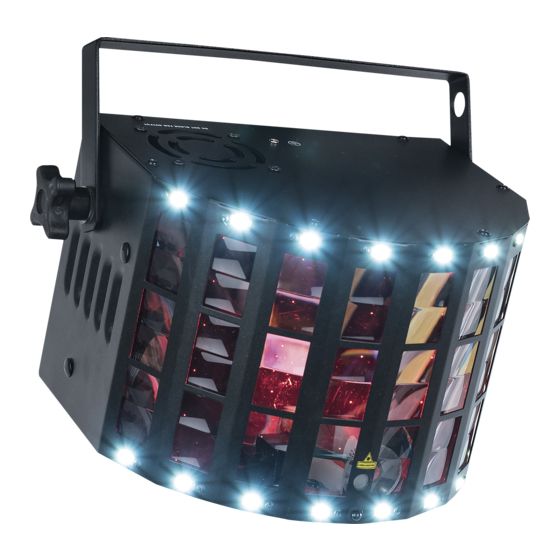

Seite 11: Beschreibung Des Geräts
Energetic Beschreibung des Geräts Funktionen Der Energetic von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. Er verfügt über Laser-, Stroboskop- und LED-Effekte. ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Leistungsaufnahme: 30 W ● DMX-Kanäle: 2 oder 9 Kanäle ●... -
Seite 12: Vorderseite
05) Laser 03) Stroboskop 06) Einstellschraube Rückseite Abb. 03 07) Audioempfindlichkeit 12) 3-poliger DMX-Ausgang 08) Sicherheitsring 13) 3-poliger DMX-Eingang 09) Erde 14) Fernbedienungsstecker 10) IEC-Stromausgang 15) Interlock 11) IEC-Stromeingang + Sicherung T1L/250V 16) LED-Display + Steuerungstasten + LED- Anzeigen Bestellnummer: 43165... -
Seite 13: Installation
Energetic angebracht werden. ● Die Schlüssel müssen in das Schloss (15) des Energetic gesteckt werden. Warnung Der Laser funktioniert nur, wenn der Stecker ordnungsgemäß angebracht ist. Der Laser funktioniert nur, wenn der Schlüssel auf "ON" gedreht ist. Abb. 04 Bestellnummer: 43165... -
Seite 14: Steuerungsmodi
04) Verbinden Sie die Geräte so wie in (Abb. 06) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden. Wiederholen Sie diesen Vorgang, um das zweite und dritte Gerät ebenfalls anzuschließen. Mit dem Bestellnummer: 43165... -
Seite 15: Mehrere Energetics (Dmx-Steuerung)
04) Verbinden Sie die Geräte wie in Abb. 07. Schließen Sie den DMX-Ausgang des ersten Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. Wiederholen Sie diesen Vorgang, um das zweite und dritte Gerät ebenfalls anzuschließen. 05) Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller Bestellnummer: 43165... - Seite 16 Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Mehrere Energetic (DMX-Setup) Abb. 07 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 43165...
-
Seite 17: Verbinden Der Geräte
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). ● DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Energetic kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 43165... -
Seite 18: Bedienfeld
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht. Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten. Bestellnummer: 43165... -
Seite 19: Menü-Übersicht
Energetic Menü-Übersicht Der Energetic zeigt seine Versionsnummer nur beim Einschalten an! Hauptmenü-Optionen 2 Kanäle 9 Kanäle Statische Farben Voreingestellte Programme Programmgeschwindigkeit Musiktaktung Manueller Modus Einstellungen für die IR-Fernbedienung Bestellnummer: 43165... -
Seite 20: Kanäle
04) Drücken Sie ENTER, um die Auswahl zu bestätigen. 05) Drehen Sie den Regler für die Audioempfindlichkeit (07) nach links, um die Audioempfindlichkeit zu vermindern, und nach rechts, um sie zu steigern. 06) Das Gerät reagiert nun auf den Rhythmus der Musik. Bestellnummer: 43165... -
Seite 21: Manueller Modus
02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der Optionen aus. 04) Wählen Sie „ON“ aus, um den IR-Sensor zu aktivieren, und „OFF“, um ihn zu deaktivieren. 05) Drücken Sie ENTER, um die Auswahl zu bestätigen. Bestellnummer: 43165... -
Seite 22: Fernbedienung
Drücken Sie diese Taste, um die voreingestellten Programme oder den Farbwechsel anzuhalten Drücken Sie eine der Tasten, um die Geschwindigkeit der Geschwindigkeit voreingestellten Programme anzupassen. 0 = Langsam, 9 = Schnell Drücken Sie diese Tasten, um die gewünschte Farbeinstellungen voreingestellte LED-Farbe auszuwählen Bestellnummer: 43165... -
Seite 23: Dmx-Kanäle
Grün + Weiß 141-155 Blau + Weiß 156-170 Rot + Grün + Blau 171-185 Rot + Grün + Weiß 186-200 Grün + Blau + Weiß 201-215 Rot + Grün + Blau + Weiß 216-230 4-farbige Chase 231-255 7-farbige Chase Bestellnummer: 43165... - Seite 24 Stroboskopfrequenz, von niedrig nach hoch Musikgetaktetes Stroboskop Kanal 9 – Laserrotation ( CH7 muss zwischen 10-255 eingestellt sein Keine Funkion 5-127 Rotation im Uhrzeigersinn, von langsam nach schnell 128-133 Stopp 134-255 Rotation gegen den Uhrzeigersinn von langsam nach schnell Bestellnummer: 43165...
-
Seite 25: Wartung
03) Entfernen Sie die alte Sicherung. Wenn Sie braun oder milchig aussieht, ist sie durchgebrannt. 04) Stecken Sie die neue Sicherung in die Halterung. Schließen Sie die Abdeckung. Verwenden Sie ausschließlich eine Sicherung desselben Typs und mit den gleichen Spezifikationen. Beachten Sie dafür das Etikett mit den technischen Daten. Bestellnummer: 43165... -
Seite 26: Fehlersuche
02) Der Laser. Geben Sie den Energetic an Ihren Showtec-Händler zurück. 03) Die LEDs s und die Stroboskop-LEDs. Geben Sie den Energetic an Ihren Showtec-Händler zurück. 04) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 24 für nähere Informationen zum Auswechseln der Sicherung. - Seite 27 01) Überprüfen Sie, ob sich das Gerät im musikgetakteten Modus befindet und keine Tonsignale empfängt. 02) Überprüfen Sie, ob sich das Gerät im DMX-Modus befindet. 03) Stellen Sie einen anderen Modus ein. 03) Steuern Sie das Gerät über DMX an, um zu sehen, wie der Lasereffekt funktioniert. Bestellnummer: 43165...
- Seite 28 Trennen Sie alle Verbindungen des Geräts und geben Sie es an Ihren Händler zurück • Trennen Sie das Gerät von der Stromversorgungseinstellungen Stromversorgung. Überprüfen Sie die passen nicht zur örtlichen Einstellungen und korrigieren Sie sie bei Netzspannung und Frequenz Bedarf Bestellnummer: 43165...
-
Seite 29: Technische Daten
IEC-Ein/Ausgang, 3-poliger XLR-Ein/Ausgang Kühlung: Ventilator IP-Schutzart: IP20 Max. Umgebungstemperatur t 35°C Max. Gehäusetemperatur t 80°C Mindestabstand: Mindestabstand zu brennbaren 0,5 m Oberflächen: Mindestabstand zum beleuchteten Objekt: Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. www.Showtec.info Website: service@highlite.nl E-Mail: Bestellnummer: 43165... -
Seite 30: Abmessungen
Energetic Abmessungen Bestellnummer: 43165... -
Seite 31: Notizen
Energetic Notizen Bestellnummer: 43165... - Seite 32 Energetic Bestellnummer: 43165...
