- Seite 1 HANDBUCH DEUTSCH Dreamwave Bestellnummer: 43166 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Vorderseite ..................................8 Rückseite ..................................8 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................9 Ein Dreamwave (Voreingestellte Programme, Manuell) ................... 9 Ein Dreamwave (Musiktaktung) ..........................9 Mehrere Dreamwaves (Master/Slave-Steuerung) ....................10 Mehrere Dreamwaves (DMX-Steuerung)......................11 Verbinden der Geräte ...............................12 Datenverkabelung ..............................12... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Dreamwave ● IEC-Netzkabel (1,5 m) ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 43166...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Halbkupplung, um den Dreamwave mit der Halterung an einem Traversenrahmen zu befestigen. ● Der Dreamwave darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 6: Netzanschlüsse
Dreamwave Der Dreamwave kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Dreamwave Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Produkts

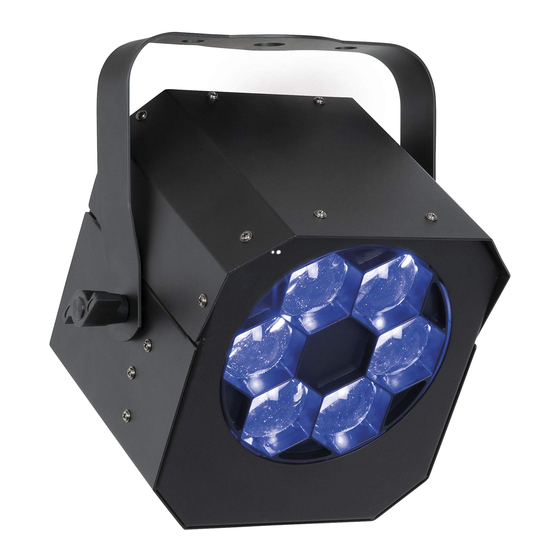

Dreamwave Beschreibung des Produkts Funktionen Der Dreamwave ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. Er verfügt über Stroboskop- und LED-Effekte. ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Leistungsaufnahme: 70W ● DMX-Kanäle: 10 oder 34 Kanäle ● 4-stelliges LED-Display für ein einfaches Setup ●... -
Seite 9: Vorderseite
Dreamwave Vorderseite Abb. 02 01) Halterung 02) Einstellschraube und Ventilator 03) 6x 15W RGBW 4-in-1-LEDs Rückseite Abb. 03 04) LED-Display + Steuerungstasten 08) IEC-Stromausgang 05) Ventilator 09) IEC-Stromeingang + Sicherung T1AL/250V 06) Erde 10) 3-poliger DMX-Ausgang 07) Sicherheitsring 11) 3-poliger DMX-Eingang... -
Seite 10: Installation
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Schalten Sie die Musik ein. Wenn die Musiktaktung aktiviert ist, reagiert der Dreamwave auf den Rhythmus der Musik. Siehe Seite 16 für mehr Informationen über die Musiktaktung. -
Seite 11: Mehrere Dreamwaves (Master/Slave-Steuerung)
Dreamwave Mehrere Dreamwaves (Master/Slave-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Dreamwaves und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 12: Mehrere Dreamwaves (Dmx-Steuerung)
Dreamwave Mehrere Dreamwaves (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Dreamwaves und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 13: Verbinden Der Geräte
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). ● DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Dreamwave kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 43166... -
Seite 14: Bedienfeld
Daher sollte die DMX-Adresse des ersten Dreamwaves 1(001) sein; die DMX-Adresse des zweiten Dreamwaves sollte 1+34=35 (035) sein; die DMX-Adresse des dritten Dreamwaves sollte 35+34=69 (069) sein, etc. Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jeder Dreamwave korrekt angesteuert werden kann. Wenn zwei oder mehreren Dreamwaves ähnliche Adressen zugewiesen werden, reagieren sie entsprechend ähnlich. -
Seite 15: Menü-Übersicht
Dreamwave Menü-Übersicht Bestellnummer: 43166... -
Seite 16: Hauptmenü-Optionen
Dreamwave Hauptmenü-Optionen DMX-Adresse Kanalmodus Slave-Modus Mastermodus Show-Modus Musiktaktung Empfindlichkeit DMX-Ausfall Hintergrundbeleuchtung Display-Umkehrung Manueller Modus Temperatur Betriebsdauer Softwareversion 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie im Hauptmenü wiederholt auf MENU, bis auf dem Display angezeigt wird. -
Seite 17: Slave/Reverse-Slave-Modus
Dreamwave 04) Halten Sie die MENU-Taste 2 Sekunden lang gedrückt, bis auf dem Display erscheint, um die Einstellungen zu speichern. 3. Slave/Reverse-Slave-Modus In diesem Menü können Sie das Gerät in den Slave- oder Reverse-Slave-Modus versetzen. 01) Drücken Sie im Hauptmenü wiederholt auf MENU, bis auf dem Display angezeigt wird. -
Seite 18: Empfindlichkeit
Dreamwave 7. Empfindlichkeit In diesem Menü können Sie die Empfindlichkeit einstellen. 01) Drücken Sie die MENU-Taste und dann UP/DOWN, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Sie können 100 verschiedene Empfindlichkeitsstufen auswählen 04) Drücken Sie ENTER, um die Auswahl zu bestätigen. -
Seite 19: Manuell
Display angezeigt wird. 02) Drücken Sie ENTER, um die aktuelle LED-Temperatur zu sehen. 13. Lebensdauer In diesem Menü können Sie sehen, wie lange Ihr Dreamwave verwendet wurde. 01) Drücken Sie die MENU-Taste und dann UP/DOWN, bis das Display anzeigt. -
Seite 20: Dmx-Kanäle
Dreamwave DMX-Kanäle 10 Kanäle Kanal 1 – Rot ( CH5 muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grün ( CH5 muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 – Blau ( CH5 muss geöffnet sein... -
Seite 21: Kanäle
Dreamwave 34 Kanäle Kanal 1 – Rot ( CH5 muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grün ( CH5 muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 – Blau ( CH5 muss geöffnet sein... - Seite 22 Dreamwave Kanal 11 – Rot 2 ( CH1& CH5 müssen geöffnet sein 0-127 Rot 1 aus 128-255 Rot 1 ein Kanal 12 – Grün 2 ( CH2 & CH5 müssen geöffnet sein 0-127 Grün 1 aus 128-255 Grün 1 ein Kanal 13 –...
- Seite 23 Dreamwave Kanal 24 – Grün 5 ( CH2 & CH5 müssen geöffnet sein 0-127 Grün 1 aus 128-255 Grün 1 ein Kanal 25 – Blau 5 ( CH3 & CH5 müssen geöffnet sein 0-127 Blau 1 aus 128-255 Blau 1 ein Kanal 26 –...
-
Seite 24: Wartung
Dreamwave Wartung Der Dreamwave ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 25: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Dreamwave an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 23 für nähere Informationen zum Auswechseln der Sicherung. - Seite 26 Dreamwave Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung Die Geräte Der Controller ist nicht •...
-
Seite 27: Technische Daten
Dreamwave Technische Daten Modell: Showtec Dreamwave Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 70W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stück Geräte an Stromleitung @ 110V: 25 Stück Geräte an Stromleitung @ 240 V: 52 Stück Sicherung: T1L/250V Abmessungen: 246 x 185 x 247 mm (LxBxH) -
Seite 28: Abmessungen
Dreamwave Abmessungen Bestellnummer: 43166... - Seite 29 Dreamwave Bestellnummer: 43166...
-
Seite 30: Notizen
Dreamwave Notizen Bestellnummer: 43166... - Seite 31 Dreamwave Bestellnummer: 43166...
- Seite 32 ©2018 Showtec...
