- Seite 1 HANDBUCH DEUTSCH Spectral PC 1800Z IP Bestellnummer: 43553 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
- Seite 2 Spectral PC 1800Z IP Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................
- Seite 3 Spectral PC 1800Z IP Keine Reaktion auf DMX-Signale ..........................29 Technische Daten ................................31 Abmessungen ..................................32 Bestellnummer: 43553...
- Seite 4 Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Spectral PC 1800Z IP Sicherheitskabel Powercon Netzkabel mit Schuko-Stecker (1,5 m) ...
- Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 43553...
- Seite 6 Spectral PC 1800Z IP • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Spectral.
- Seite 7 Spectral PC 1800Z IP Der Spectral kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
- Seite 8 Spectral PC 1800Z IP Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen.

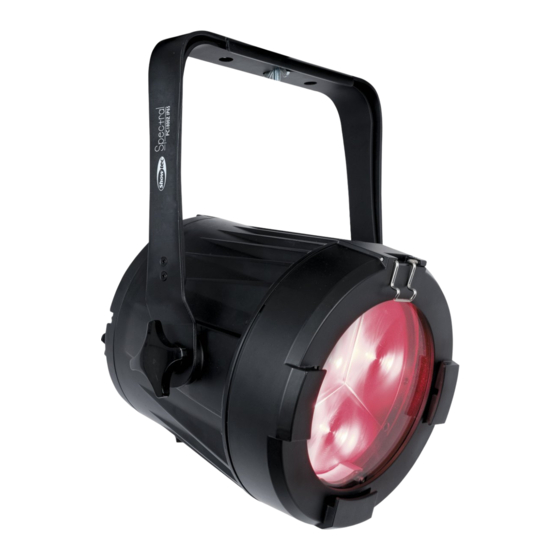

- Seite 9 Spectral PC 1800Z IP Beschreibung des Geräts Funktionen Der Spectral PC 1800Z IP ist ein LED-Scheinwerfer mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: 100-240 V AC, 50/60 Hz • Leistungsaufnahme: 185W • Lichtquelle: 1 x Multichip RGBW-LED • Lux @ 1m: 236575 (Strahlungswinkel = 4,5°) •...
- Seite 10 12) Sicherheitsring Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Spectral PC 1800Z IP. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.
- Seite 11 Spectral PC 1800Z IP Steuerungsmodi Es gibt 4 Modi: • Statische Farben (manuell) • Voreingestellte Programme (Auto) • Master/Slave • DMX-512 (9CH, 9CH, 12CH, 17CH) Ein Spectral (Statische Farben) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
- Seite 12 Spectral PC 1800Z IP Mehrere Spectrals (Master/Slave-Steuerung) Abb. 03 Mehrere Spectrals (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
- Seite 13 Spectral PC 1800Z IP DMX-Setup für mehrere Spectrals Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 43553...
- Seite 14 6,0 m IP65 XLR/M 3-polig > XLR/F 3p. Neutrik FL7310 10 m IP65 XLR/M 3-polig > XLR/F 3p. Neutrik Der Spectral PC 1800Z IP kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 43553...
- Seite 15 Spectral PC 1800Z IP Bedienfeld A) LCD-Display MENU-Taste C) ENTER-Taste D) UP-Taste DOWN Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
- Seite 16 Spectral PC 1800Z IP Menü-Übersicht Bestellnummer: 43553...
- Seite 17 Spectral PC 1800Z IP Hauptmenü-Optionen 01) Nach dem Einschalten wechselt das Display zwischen zwei Bildschirmen: 02) Drücken Sie ENTER, um das Hauptmenü zu öffnen. Auf dem Bildschirm erscheint nun: 03) Drücken Sie UP/DOWN, um zwischen den Menüs zu wechseln. 04) Drücken Sie ENTER, um das gewünschte Menü zu öffnen.
- Seite 18 Spectral PC 1800Z IP 2. DMX-Adresse In diesem Menü können Sie dem Gerät die DMX-Startadresse zuweisen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „ADDRESS“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse einzustellen. Der Einstellungsbereich reicht von 001 bis 512.
- Seite 19 Spectral PC 1800Z IP 03) Wechseln Sie mit UP/DOWN zwischen diesen 2 Optionen: ZOOM 1 und ZOOM 2. 6. Personality (DMX-Kanalmodi) In diesem Menü können Sie den gewünschten DMX-Kanalmodus (Personality) einstellen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „PERSONALITY“ aus.
- Seite 20 Spectral PC 1800Z IP 16) Stellen Sie mit UP/DOWN die Fadezeit zwischen den Szenen ein. Der Einstellbereich umfasst die Werte 0-255, von 0 bis 255 Sekunden. 7.1. Erstellung eines eigenen benutzerdefinierten Programms 01) Beginnen Sie mit PROGRAM1 und nehmen Sie die gewünschten Einstellungen in SCENE-01 vor, dann in SCENE-02, usw.
- Seite 21 Spectral PC 1800Z IP 8.3. Farben In diesem Menü können Sie die Farbkalibrierung vornehmen. 01) Wählen Sie im Menü „SETTING“ mit UP/DOWN „COLOR“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wechseln Sie mit UP/DOWN zwischen diesen 3 Optionen: RGBW, OFF, UC 04) Wenn Sie „RGBW“...
- Seite 22 Spectral PC 1800Z IP 10. Kalibrierung In diesem Menü können Sie die Farben des Geräts kalibrieren. 01) Wählen Sie im Hauptmenü mit UP/DOWN „CALIB“ aus. C. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Sie benötigen das Passwort, um auf das Menü zuzugreifen. Drücken Sie die Tasten in dieser Reihenfolge: UP,DOWN,UP,DOWN und dann ENTER zur Bestätigung.
- Seite 23 Spectral PC 1800Z IP DMX-Kanäle 9 Kanäle (HSIC) Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Farbton (CH1 und CH4 müssen zwischen 1-255 eingestellt sein 0-255 Schrittweise Farbtoneinstellung, von 0-100% Kanal 3 – Farbton, fein (CH1 und CH4 müssen zwischen 1-255 eingestellt sein...
- Seite 24 Spectral PC 1800Z IP 9 Kanäle (SSP) Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Rot (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 3 – Grün (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100%...
- Seite 25 Spectral PC 1800Z IP 12 Kanäle (TOUR) Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Rot (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 3 – Grün (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100%...
- Seite 26 Spectral PC 1800Z IP Kanal 8 - Voreingestellte Programme/Benutzerdefinierte Programme 0-40 Keine Funktion 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9...
- Seite 27 Spectral PC 1800Z IP 17 Kanäle (TR16) Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Feindimmung 0-255 Dimmer-Feineinstellung, von dunkel bis maximale Helligkeit (0-100%) Kanal 3 – Rot (CH1 muss zwischen 1-255 eingestellt sein...
- Seite 28 Spectral PC 1800Z IP 246-250 Weiß 11: 7200K 251-255 Weiß 12: 8000K Kanal 12 – Stroboskop (CH1 und CH3, CH4, CH5, CH6, CH7, CH8, CH9 oder CH10 müssen zwischen 1- 255 und CH11 zwischen 11-255 eingestellt sein Keine Funktion 10-99...
- Seite 29 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Spectral PC 1800Z IP von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich.
- Seite 30 01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz.
- Seite 31 Spectral PC 1800Z IP Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht • Geben Sie das Gerät an Ihren Hauptsicherung durchgebrannt.
- Seite 32 Spectral PC 1800Z IP Technische Daten Modell: Showtec Spectral PC 1800Z IP Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 185W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Geräte an Stromleitung @ 110V: 5 Stk. Geräte an Stromleitung @ 240 V: 10 Stk.
- Seite 33 Spectral PC 1800Z IP Abmessungen Bestellnummer: 43553...
- Seite 34 ©2018 Showtec...
