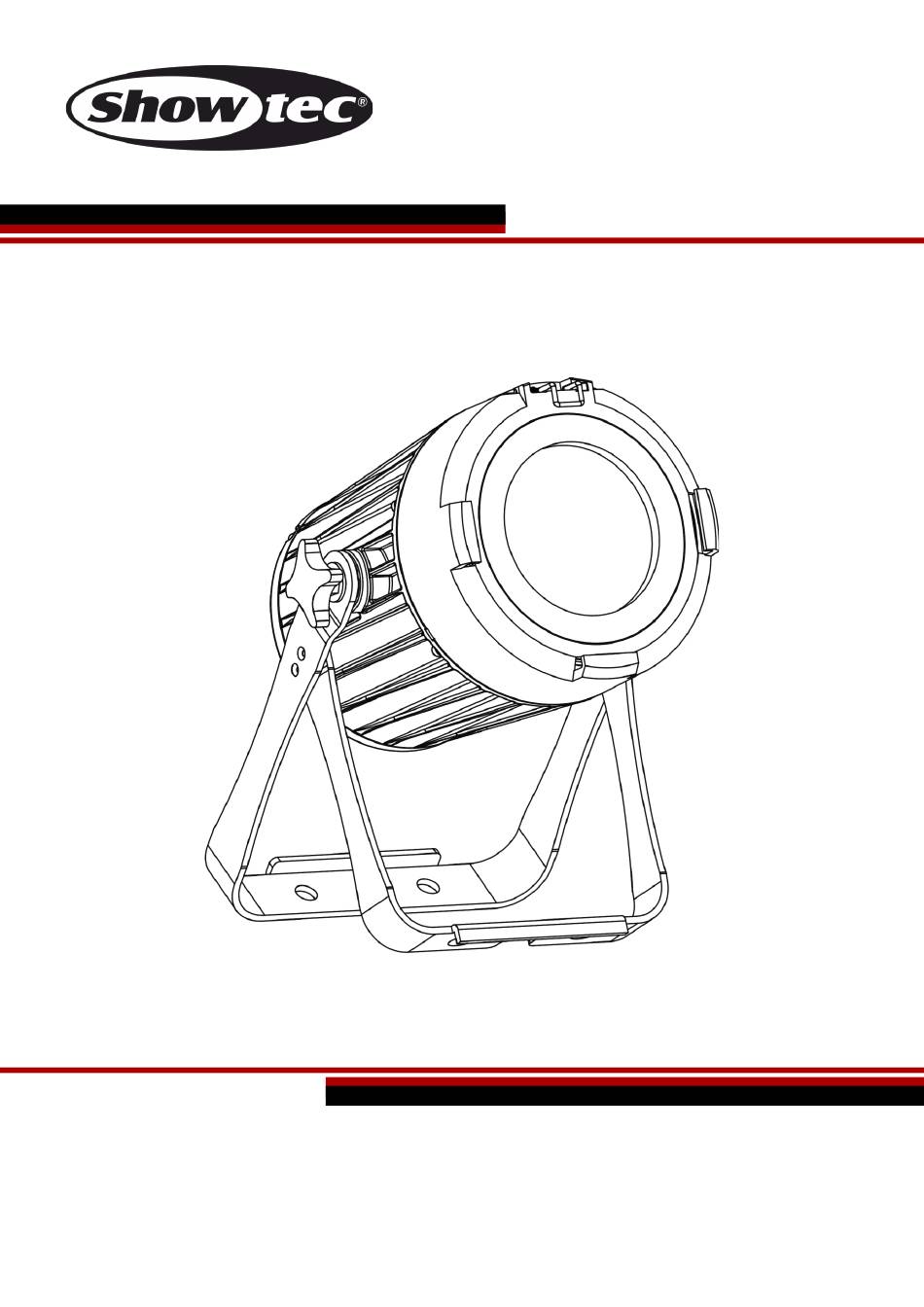

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Spectral PC 600Z IP Bestellnummer: 43551 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Spectral PC 600Z IP Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................ - Seite 3 Spectral PC 600Z IP Kein Licht ..................................29 Keine Reaktion auf DMX-Signale ..........................29 Technische Daten ................................31 Abmessungen ..................................32 Bestellnummer: 43551...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Spectral PC 600Z IP Sicherheitskabel Netzkabel mit Schuko und PowerCon True1-Anschluss (1,3 m) und IP-Schutzart ... - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 43551...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Spectral PC 600Z IP Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Spectral. -
Seite 7: Netzanschlüsse
Spectral PC 600Z IP Der Spectral kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 8: Rückgabe
Spectral PC 600Z IP Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts
Spectral PC 600Z IP Beschreibung des Geräts Funktionen Der Spectral PC 600Z IP ist ein LED-Scheinwerfer mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 100–240V AC, 60/50Hz Leistungsaufnahme: 85 W Lichtquelle: 1 x Multichip RGBW-LED Lux @ 2 m: 19200 ... -
Seite 10: Rückseite
10) Sicherheitsring Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Spectral PC 600Z IP. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Spectral PC 600Z IP Steuerungsmodi Es gibt 4 Modi: Statische Farben (manuell) Voreingestellte Programme (Auto) Master/Slave DMX-512 (9CH, 9CH, 12CH, 17CH) Ein Spectral (Statische Farben) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Spectrals (Dmx-Steuerung)
Spectral PC 600Z IP Mehrere Spectrals (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Verbinden Sie die Spectrals und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 13: Verbinden Der Geräte
Spectral PC 600Z IP Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Spectral PC 600Z IP Der Spectral PC 600Z IP kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MENU-Taste C) ENTER-Taste D) DOWN-Taste UP-Taste Abb. 05 Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Spectral PC 600Z IP Menü-Übersicht Bestellnummer: 43551... -
Seite 16: Hauptmenü-Optionen
Spectral PC 600Z IP Hauptmenü-Optionen 01) Nach dem Einschalten wechselt das Display zwischen zwei Bildschirmen: 02) Drücken Sie ENTER, um das Hauptmenü zu öffnen. Auf dem Display erscheint: 03) Drücken Sie UP/DOWN, um zwischen den Menüs zu wechseln. 04) Drücken Sie ENTER, um das gewünschte Menü zu öffnen. -
Seite 17: Dmx-Adresse
Spectral PC 600Z IP 2. DMX-Adresse In diesem Menü können Sie dem Gerät die DMX-Startadresse zuweisen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „ADDRESS“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse einzustellen. Der Einstellungsbereich geht von 001-512. -
Seite 18: Personality (Dmx-Kanalmodi)
Spectral PC 600Z IP 6. Personality (DMX-Kanalmodi) In diesem Menü können Sie den gewünschten DMX-Kanalmodus (Personality) einstellen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „PERSONALITY“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wechseln Sie mit UP/DOWN zwischen den folgenden DMX-Kanalmodi: HSIC: 9 Kanäle... -
Seite 19: Erstellung Eines Eigenen Benutzerdefinierten Programms
Spectral PC 600Z IP 7.1. Erstellung eines eigenen benutzerdefinierten Programms 01) Beginnen Sie mit PROGRAM1 und nehmen Sie die gewünschten Einstellungen in SCENE-01 vor, dann in SCENE-02, usw. 02) Auf diese Art können Sie bis zu 30 Szenen hinzufügen. 03) Danach können Sie mit PROGRAM2 fortfahren und erneut bis zu 30 Szenen erstellen. -
Seite 20: Dimmer
Spectral PC 600Z IP 8.3. Dimmer In diesem Menü können Sie den Dimmer einstellen. 01) Wählen Sie im Menü „SETTING“ mit UP/DOWN „DIMMER“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der 4 verfügbaren Geschwindigkeitsoptionen (DIM1-DIM4, von schnell nach langsam) oder OFF aus. -
Seite 21: Displaysperre
Spectral PC 600Z IP 9. Displaysperre In diesem Menü können Sie die Displaysperre aktivieren. 01) Wählen Sie im Hauptmenü mit UP/DOWN „KEY“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um zwischen „ON“ und „OFF“ zu wechseln. -
Seite 22: Information
Spectral PC 600Z IP 11. Information In diesem Menü können Sie die Softwareversion und RDM-Details des Geräts abrufen. 01) Wählen Sie mit UP/DOWN VERSION oder RDM aus. 02) Drücken Sie ENTER, um die Auswahl zu bestätigen. 11.1. Version Wenn Sie VERSION ausgewählt haben, erscheint auf dem Display nun die aktuelle Version der installierten Firmware: 11.2. -
Seite 23: Dmx-Kanäle
Spectral PC 600Z IP DMX-Kanäle 9 Kanäle (HSIC) Kanal 1 – Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Farbton Dimmer muss geöffnet sein 0-255 Schrittweise Farbtoneinstellung, von 0-100% Kanal 3 – Farbton-Feineinstellung Dimmer muss geöffnet sein... -
Seite 24: Kanäle (Ssp)
Spectral PC 600Z IP 9 Kanäle (SSP) Kanal 1 – Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Red Dimmer muss geöffnet sein 0-255 Schrittweise Einstellung Red von 0-100% Kanal 3 – Green Dimmer muss geöffnet sein... -
Seite 25: Kanäle (Tour)
Spectral PC 600Z IP 12 Kanäle (TOUR) Kanal 1 – Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Red Dimmer muss geöffnet sein 0-255 Schrittweise Einstellung Red von 0-100% Kanal 3 – Green Dimmer muss geöffnet sein... - Seite 26 Spectral PC 600Z IP Kanal 8 – Voreingestellte Programme/benutzerdefinierte Programme Dimmer muss geöffnet sein 0-40 Keine Funktion 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8...
-
Seite 27: Kanäle (Tr16)
Spectral PC 600Z IP 17 Kanäle (TR16) Kanal 1 – Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Dimmer-Feineinstellung Dimmer muss geöffnet sein 0-255 Dimmer-Feineinstellung, von dunkel bis maximale Helligkeit (0-100% Kanal 3 – Red Dimmer muss geöffnet sein... - Seite 28 Spectral PC 600Z IP 246-250 White 11: 7200 K 251-255 White 12: 8000 K Kanal 12 – Stroboskop Dimmer muss geöffnet sein Keine Funktion 10-99 Stroboskop-Blitzgeschwindigkeit, von langsam nach schnell 100-109 Keine Funktion 110-179 Pulsierendes Stroboskop, von langsam nach schnell...
-
Seite 29: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Spectral PC 600Z IP von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 30: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 31 Spectral PC 600Z IP Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht • Geben Sie das Gerät an Ihren Hauptsicherung durchgebrannt.
-
Seite 32: Technische Daten
Spectral PC 600Z IP Technische Daten Modell: Showtec Spectral PC 600Z IP Eingangsspannung: 100–240V AC, 60/50Hz Leistungsaufnahme: 85 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Abmessungen: 243 x 240 x 300 mm (LxBxH) Gewicht: 5,8 kg Bedienung und Programmierung: Ausgabepole:... -
Seite 33: Abmessungen
Spectral PC 600Z IP Abmessungen Bestellnummer: 43551... - Seite 34 Spectral PC 600Z IP Bestellnummer: 43551...
- Seite 35 Spectral PC 600Z IP Bestellnummer: 43551...
- Seite 36 Spectral PC 600Z IP Bestellnummer: 43551...
- Seite 37 Spectral PC 600Z IP Bestellnummer: 43551...
- Seite 38 ©2022 Showtec...
