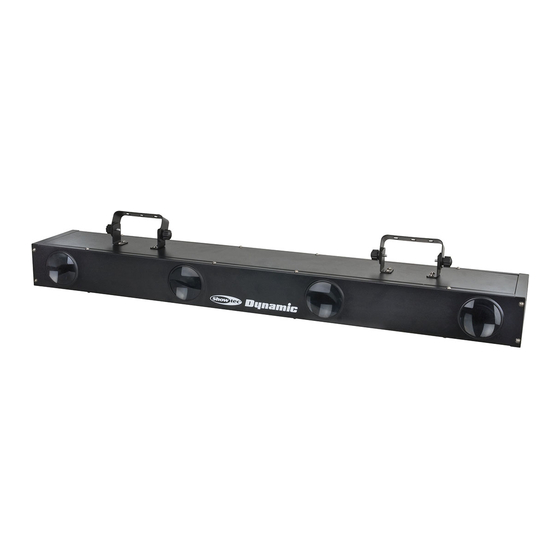

Dynamic LED
ORDERCODE 43056

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SHOWTEC Dynamic LED

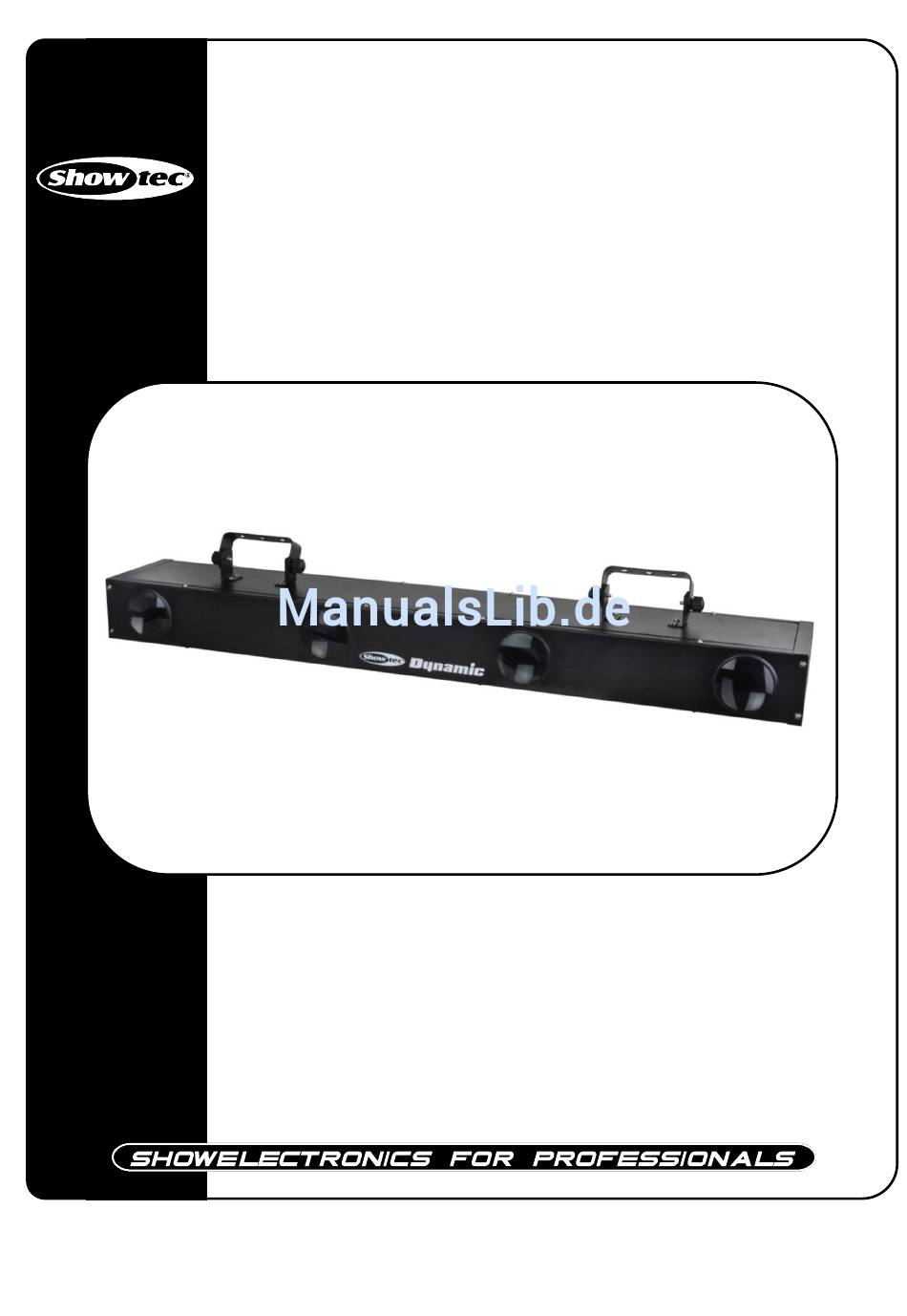

  • Seite 1 Dynamic LED ORDERCODE 43056...
  • Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Dynamic LED viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
  • Seite 3: Inhaltsverzeichnis

    Showtec Showtec Dynamic LED Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Montage.…………………………………………………………………………………………………………………. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….…………. Features…………………….……………………………………………………………………………………………… Rückseite …………………………………………………...…...….……………….…………………...….…………… Installation................…...…………………………………….………………. Aufstellung und Bedienung...............……..…………………………………………. Ein Dynamic LED………............………………………………………………..…….. - Auto Run Modus….………………….............………........- Musikgesteuert…………......………..................Mehrere Dynamic LEDs.................……………………………………..…… - DMX Operation.............………............... DMX Dipschalter-Einstellung........…………………………………………………………………. DMX Quick-Reference-Chart ………………………………………………………………………….……………..
  • Seite 4: Warnung

    Verpackungsmaterial auf. Wenn Sie die gelieferte Ware zurück an den Hersteller senden müssen ist es wichtig, dass das Produkt im Originalkarton bzw. in der Originalverpackung verschickt wird. Ihr Versand schließt ein: • Dynamic LED • 1m. IEC Power cable • Betriebsanleitung LED erwartete Lebensdauer Die Helligkeit der LEDs verringert sich stufenweise im Laufe der Zeit.
  • Seite 5 Nie das Gerät in kurzen Intervallen an- und ausschalten, da die Lebensdauer erheblich reduziert wird. Nie der Dynamic LED bei Gewitter verwenden. Das Gerät bei Gewitter sofort vom Netz trennen . Schütteln Sie das Gerät nicht und vermeiden Sie Erschütterungen, wenn Sie das Gerät installieren und bedienen.
  • Seite 6: Sie Gefährden Ihre Eigene Sicherheit Und Die Sicherheit Von Anderen

    Wenn die Dynamic LED offensichtlich beschädigt ist, darf sie nicht benutzt werden. Die Funktionen dürfen nicht beeinträchtigt werden, etwa durch Brüche, Splitter oder tiefe Kratzer. Wenn das Gerät herunter gefallen ist oder angeschlagen wird, trennen Sie die Hauptstromversorgung sofort. Lassen Sie das Gerät vor neuer Inbetriebnahme von einem qualifizierten Techniker kontrollieren.
  • Seite 7: Montage

    Wenn der Dynamic LED von der Decke oder hochliegenden Trägern abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Benutzen Sie einen Haken, um den Dynamic LED mit dem Montage-Bügel, am Traversensystem zu befestigen. Der Dynamic LED darf niemals frei schwingend im Raum befestigt werden.
  • Seite 8: Rückgabe Prozedur

    Rückgabe Prozedur Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer in der ursprünglichen Verpackung. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. Produkte ohne RMA werden abgelehnt. Highlite akzeptiert die Rücksendungen nicht und nimmt auch keine Verantwortlichkeit. Rufen Sie Highlite an unter 0031-455667723 oder verschicken Sie ein Email aftersales@highlite.nl und fordern Sie ein RMA an bevor eine Rücksendungen.
  • Seite 9: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Features Der Showtec Dynamic LED ist ein LED Licht von Showtec. • 5 DMX Kanäle • LED System: 24 x Rot, 24 x Grün, 16 x Blau 5mm LEDs (Hi brightness) • Strobe-Effekt, von langsam nach schnell (0-10 Blitze / Sek.) •...
  • Seite 10: Installation

    Stand Alone Auto Modus Musikgesteuert DMX (Seite 9) Ein Dynamic LED (Stand-alone) 1. Befestigen Sie den Dynamic LED auf einem stabilen Träger. Lassen Sie mindestens 0,5m Freiraum nach allen Seiten für die Luftzirkulation. 2. Stecken Sie das Kabel in eine geeignete Stromsteckdose. FUNKTION...
  • Seite 11: Mehrere Dynamic Leds

    Control) Befestigen Sie das Effektlicht an einem stabilen Träger (benutzen Sie eine für 30kg ausgelegte oder stärkere C-Klemme auf dem Dynamic LED). Lassen Sie mindestens 0,5m Freiraum nach allen Seiten für die Luftzirkulation. 2. Benutzen Sie ein 3-p XLR-Kabel, um die Dynamic LEDs und andere Geräte anzuschließen..
  • Seite 12: Dmx Dipschalter-Einstellung

    Schalter auf jedem Gerät um. Alle Dynamic LEDs mit derselben Startadresse laufen synchron. Beispiel: 1. Wenn Sie einer Dynamic LED DMX-Adresse den Wert 133 zuweisen wollen, müssen Sie erst die Nummer 133 auf der DMX-Tabelle finden. 2. Schauen Sie auf die linke Seite (Dip-Schalter #1-#5), horizontal von 133.
  • Seite 13: Dmx Quick-Reference-Chart

    DMX Address Quick Reference Chart Dip Switch Position DMX DIP SWIT CH SET 0=OFF 1=ON Dip Switch Position DMX Address...
  • Seite 14: Dmx Kanäle

    DMX Kanäle Channel 1 – Strobe / Dimmer 0-127 Strobe-Effekt, von langsam nach schnell (0-10 Blitze / Sek.) 128-255 Von dunkel (schwarz) nach hell Channel 2 – Blau 0-255 Gradueller Farbwechsel von Weiß (0) zu Blau intensiv (255) Channel 3 – Rot 0-255 Gradueller Farbwechsel von Weiß...
  • Seite 15: Wartung

    Wartung Der Showtec Dynamic LED benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird der Lichtoutput des Explorer stark reduziert. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Wischen Sie die Linse mit Glasreiniger und einem weichen Tuch ab.
  • Seite 16: Fehlersuche

    1. Spg.Versorgungsteil. Prüfen Sie, ob das Gerät in ein passendes Spg.Versorgungsteil eingesteckt wird. 2. Die LEDs. Wenn die LEDS beschädigt sind, schicken Sie das Gerät zu Ihrem Showtec-Händler 3. Die Sicherung. Ersetzen Sie die Sicherung. Sehen Sie Seite 17 für das Ersetzen der Sicherung.
  • Seite 17: Produktbeschreibungen

    Produktbeschreibung Modell: Showtec Dynamic LED Voltage: 240V-50Hz (CE) Sicherung: 3A / 250V Maße: 935 x 150 x 150 mm (LxBxH) Gewicht: 4,7 kg Bedienung und Programmierung Signal pin OUT: pin 1 earth, pin 2 (-), pin 3 (+) Set Up und Adressierung: Disschalter DMX-Kanäle: 5...
