Installation and Operating Instructions

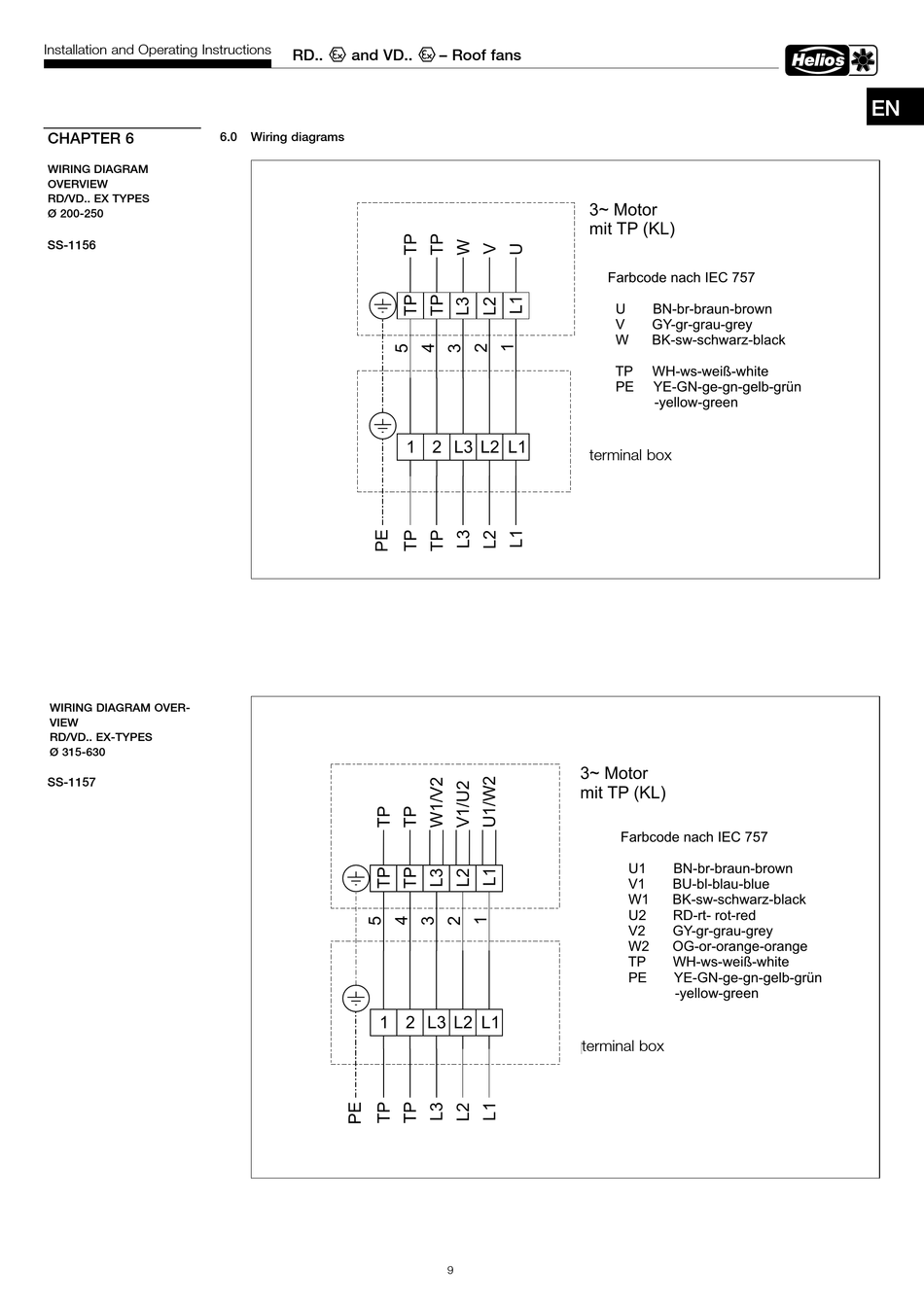

CHAPTER 6
WIRING DIAGRAM
OVERVIEW
RD/VD.. EX TYPES
Ø 200-250
SS-1156
WIRING DIAGRAM OVER-
VIEW
RD/VD.. EX-TYPES
Ø 315-630
SS-1157
RD..  and VD..  – Roof fans
6.0

Wiring diagrams

1 2 L3 L2 L1
1 2 L3 L2 L1
3~ Motor
mit TP (KL)
Klemmkasten
9
3~ Motor
mit TP (KL)
Farbcode nach IEC 757
U BN-br-braun-brown
V GY-gr-grau-grey
W BK-sw-schwarz-black
TP WH-ws-weiß-white
PE YE-GN-ge-gn-gelb-grün
-yellow-green
terminal box
Klemmkasten
85450 001 SS-1156 21.09.16
Farbcode nach IEC 757
U1 BN-br-braun-brown
V1 BU-bl-blau-blue
W1 BK-sw-schwarz-black
U2 RD-rt- rot-red
V2 GY-gr-grau-grey
W2 OG-or-orange-orange
TP WH-ws-weiß-white
PE YE-GN-ge-gn-gelb-grün
-yellow-green
terminal box
85451 001 SS-1157 15.09.16
EN
