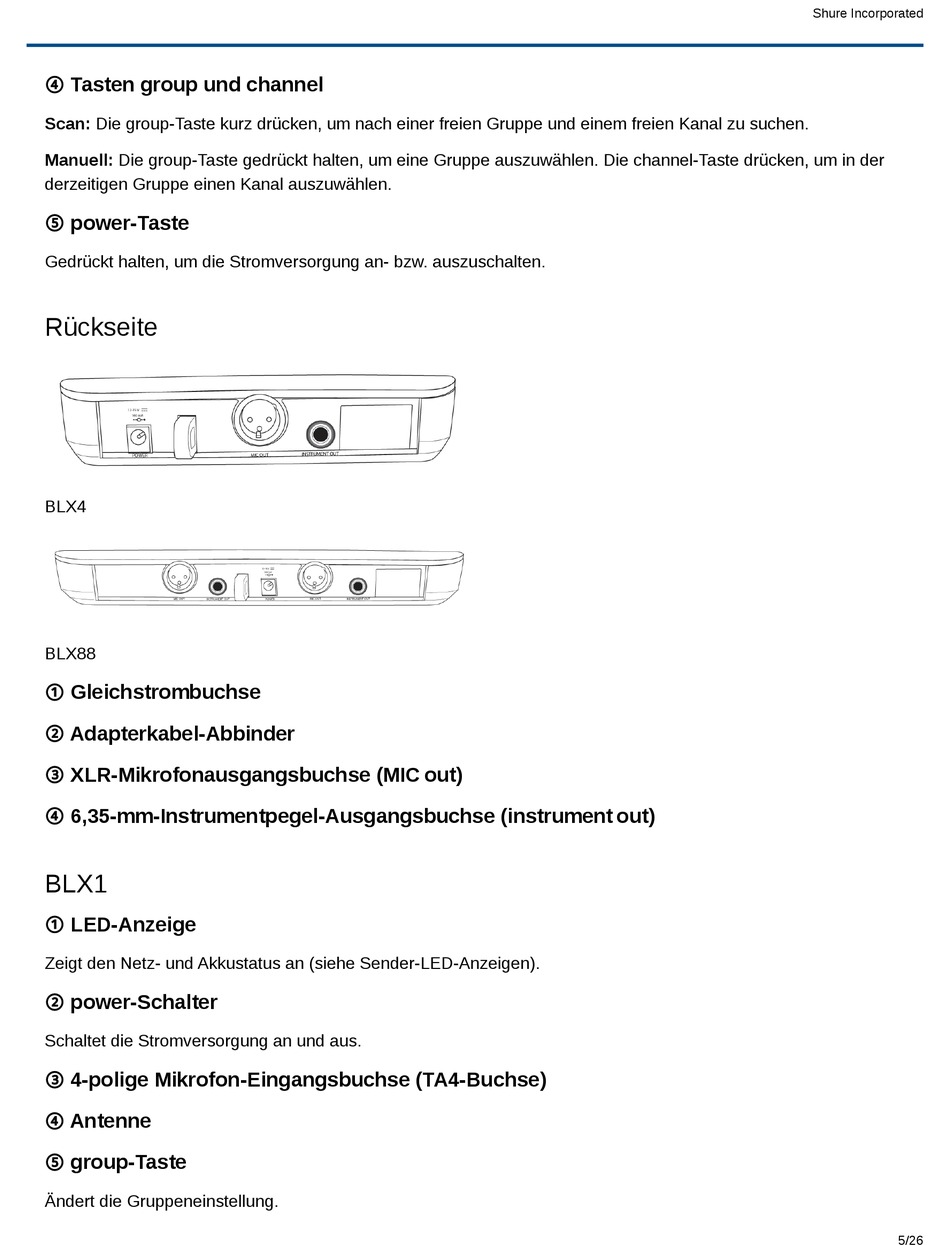

Shure BLX Bedienungsanleitung Seite 5

Shure Incorporated
④ Tasten group und channel
Scan: Die group-Taste kurz drücken, um nach einer freien Gruppe und einem freien Kanal zu suchen.
Manuell: Die group-Taste gedrückt halten, um eine Gruppe auszuwählen. Die channel-Taste drücken, um in der
derzeitigen Gruppe einen Kanal auszuwählen.
⑤ power-Taste
Gedrückt halten, um die Stromversorgung an- bzw. auszuschalten.
Rückseite
BLX4
BLX88
① Gleichstrombuchse
② Adapterkabel-Abbinder
③ XLR-Mikrofonausgangsbuchse (MIC out)
④ 6,35-mm-Instrumentpegel-Ausgangsbuchse (instrument out)
BLX1
① LED-Anzeige
Zeigt den Netz- und Akkustatus an (siehe Sender-LED-Anzeigen).
② power-Schalter
Schaltet die Stromversorgung an und aus.
③ 4-polige Mikrofon-Eingangsbuchse (TA4-Buchse)
④ Antenne
⑤ group-Taste
Ändert die Gruppeneinstellung.
5/26
