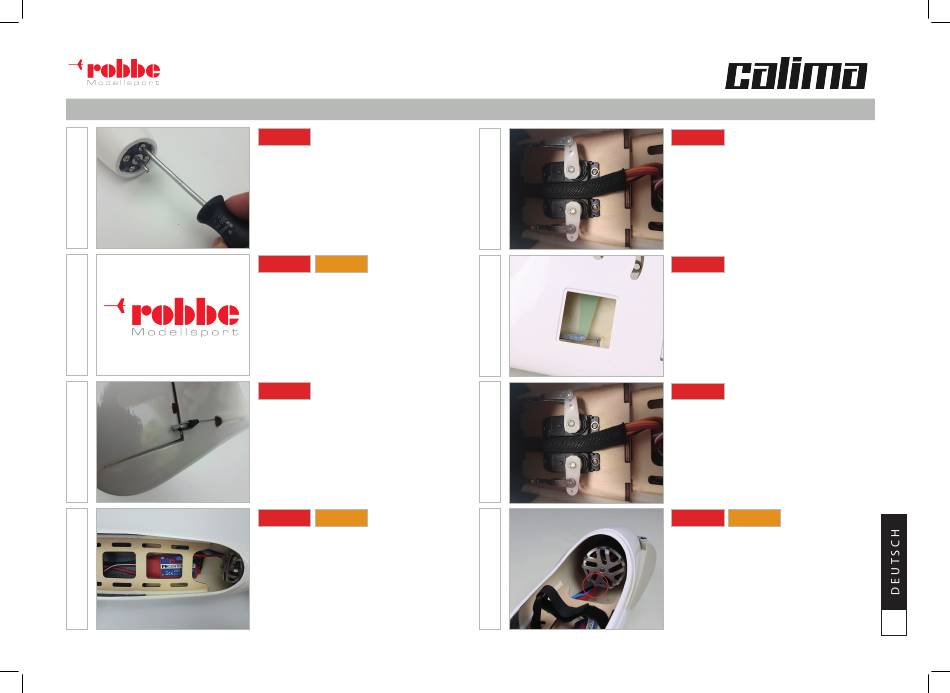

Bau- und Betriebsanleitung
ARF
Montieren Sie zunächst den Motor mit zwei M3x6 In-
nensechskant Schrauben an dem Spant. Achten Sie sorg-
same auf festen Sitz der Schrauben und sichern diese geg.
mit Schraubensicherungskleber. Ein lockerer Motor kann
zum Absturz führen und u.U. Personen-, und Sachschäden
verursachen!
ARF
PNP
Die Seiten- und Höhenrudergestänge sind bereits vor-
montiert. Sie müssen nur noch entsprechend in der Länge
eingestellt werden.
ARF
Das Seitenruderhorn sorgfältig anschleifen und mit Epoxy-
harz im Seitenruder einkleben.
ARF
PNP
Nun installieren Sie den Regler mit einem Klettstreifen
unter dem vorderen Holzbrett und schließen ihn an den
Motor an. Prüfen Sie bereits jetzt die Laufrichtung des
Motors und tauschen ggf. zwei der drei Kabel.
R U M P F
02
04
06
08
ARF
Die Servos werden in das vorgesehene Servobrett
geschraubt und bereits jetzt neutral ausgerichtet. Den
Servoarm montieren Sie im 90° Winkel.
ARF
Das Höhenruderrudergestänge wird hinten am neutralen
Umlenkhebel und vorn am Servohebel bei 90° eingestellt
und eingehängt. Daraus ergibt sich auch die Gesamtlänge
des Gestänges. Sichern Sie das Gestänge mittels Siche-
rungsmuttern!
ARF
Danach das Gestänge am Servo- und Ruderhorn einhän-
gen und mit dem Gabelkopf bei 90° Servoarmstellung das
Ruderblatt auf Neutral einstellen. Sichern Sie das Gestänge
mittels Sicherungsmuttern!
ARF
PNP
Achten Sie auf eine saubere Kabelführung und dass die
Kabel nicht an dem Motor schleifen können.
5
