Wir beglückwünschen Sie zum Erwerb des CALIMA. Es handelt sich um einen sehr dynamisch fliegenden Allround-
Motorsegler, der in einem breiten Geschwindigkeitsbereich eingesetzt werden kann. Die Bauausführung eines
solchen Modells und damit verbundene Detaillösungen unterliegen einer gewissen Geschmacksabhängigkeit.
Daher sind die Lösungen dieser Bauanleitung als Vorschlag zu verstehen. Die PNP Version (Plug And Play) ist
bereits sehr weit vorgefertigt. Die ARF Version (Almost ready to fly) setzt Erfahrung im Modellbau und technische
Grundfertigkeiten im Bau von Flugmodellen voraus. Es gibt in jedem Fall verschiedene Möglichkeiten und Heran-
gehensweisen, um ein sehr gut fliegendes Modell zu erhalten. Auf einige Alternativen wird deshalb während der
Baubeschreibung eingegangen, diese jedoch nicht im Bild gezeigt.
LESEN SIE BITTE VOR BAUBEGINN DIE ANLEITUNG SEHR SORGFÄLTIG KOMPLETT DURCH!
F L U G H I N W E I S E
• Vor dem Erstflug im Abschnitt „Sicherheitshinweise" beachten
• Zum Einfliegen des Modells sollten Sie sich einen möglichst windstillen Tag aussuchen
• Als Gelände für die ersten Flüge eignet sich eine große, ebene Wiese ohne Hindernisse (Bäume, Zäune, Hoch-
spannungsleitungen etc.)
• Nochmals eine Funktionsprobe von Antrieb und Fernsteuerung durchführen
• Nach Zusammenbau des Modells am Flugfeld nochmals den festen Sitzt aller Modellkomponenten wie z,B,
Tragfläche, Leitwerke, Flächenhalterungen, Motor, Gestänge etc. überprüfen
• Für den Handstart sollte ein Helfer anwesend sein, der das Modell mit nicht zu geringem Schub in die Luft
befördern kann.
• Der Start erfolgt üblicherweise gegen den Wind
• Das Modell nicht überziehen in Bodennähe
• keine engen Kurven in unmittelbarer Bodennähe einleiten.
• Die Reaktionen des Modells auf die Ruderausschläge prüfen. Gegebenenfalls die Ausschläge nach der Landung
entsprechend vergrößern oder verkleinern.
• Die Mindestfluggeschwindigkeit in ausreichender Sicherheitshöhe erfliegen.
• Die Landung mit ausreichend Fahrt einleiten
S I C H E R H E I T S H I N W E I S E F Ü R A K K U S
• Den Akku nicht in Wasser oder andere Flüssigkeiten tauchen.
• Akku nicht erhitzen, ins Feuer werfen oder in die Mikrowelle legen.
• Nicht kurzschließen oder verpolt laden
• Akku keinem Druck aussetzen, deformieren oder werfen
• Nicht direkt am Akku löten
• Akku nicht verändern oder öffnen
• Akku nur mit dafür geeigneten Ladegeräten laden, niemals direkt an ein Netzteil anschließen
• Akku und Ladegerät niemals auf brennbarer Unterlage Laden oder Entladen
• Akku während Lade-, oder Entladevorgänge nie unbeaufsichtigt lassen
• Akku niemals in praller Sonne oder der Nähe von Heizungen oder Feuer laden bzw. entladen
• Akku nicht an Orten benutzen welche hohe statischere Entladung ausgesetzt sind
All dies kann dazu führen, dass der Akku Schaden nimmt, explodiert oder gar Feuer fängt!
• Halten Sie den Akku von Kindern fern
• Ausgelaufenes Elektrolyt nicht in Verbindung mit Feuer bringen, dieses ist leicht brennbar und kann sich ent-
zünden
• Die Elektrolytflüssigkeit sollte nicht in die Augen kommen, wenn doch, sofort mit viel klarem Wasser auswa-
schen und anschließend einen Arzt aufsuchen.
• Auch von Kleidern und anderen Gegenständen kann die Elektrolytflüssigkeit mit viel Wasser aus- bzw. abgewa-
schen werden
4
• Sicherheitshinweise der Akkuhersteller und der Ladegerätehersteller beachten
Bau- und Betriebsanleitung
V O R W O R T

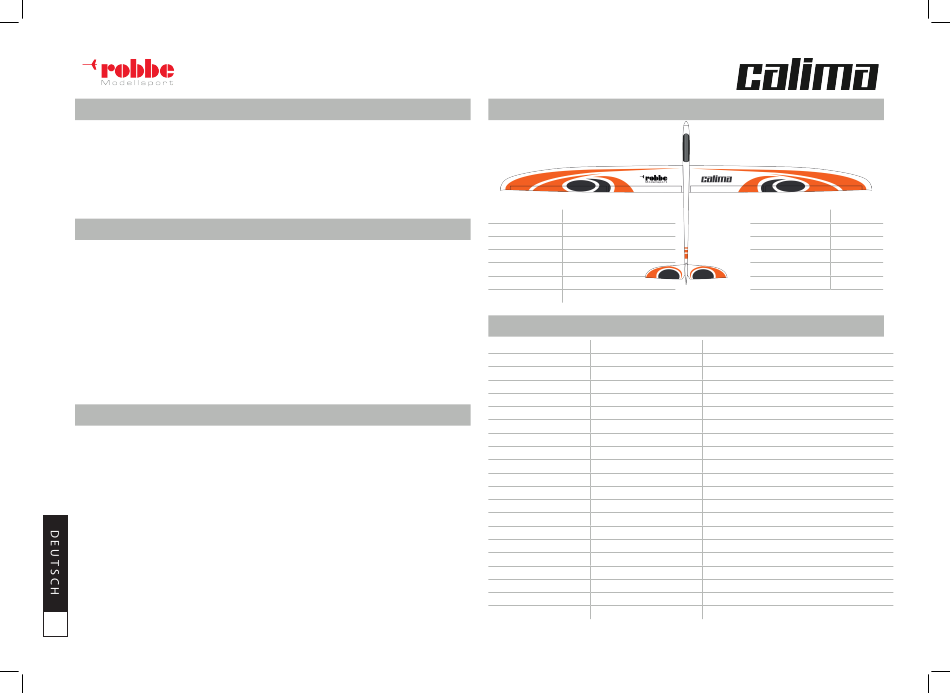

T E C H N I S C H E D AT E N
Spannweite
3800/4300 mm
Länge
1630 mm
Gewicht (leer)
-
Gewicht (flug)
4700g
Tragflächeninhalt 92,76 dm²
Profil
HQ 2.0/10
Schwerpunkt
100-115mm hinter Nasenleiste
L I E F E R U M FA N G / B E N Ö T I G T E S Z U B E H Ö R
ARF
Motor
nicht enthalten
Regler
nicht enthalten
Akku
nicht enthalten
Servos HR
nicht enthalten
Servos SR
nicht enthalten
Servos QR
nicht enthalten
Servos WK
nicht enthalten
Servos LK
nicht enthalten
Servoverlängerungskabel nicht enthalten
Fahrwerk
nicht enthalten
MULITlock
nicht enthalten
MPX Stecker
nicht enthalten
Klebstoff
nicht enthalten
Epoxidharz
nicht enthalten
Schraubensicherung
nicht enthalten
Klettband
nicht enthalten
Spinner
nicht enthalten
Luftschraube
nicht enthalten
Fernsteuerung
min. 5 Kanäle (nicht enthalten) min. 5 Kanäle (nicht enthalten)
Empfänger
min. 7 Kanäle (nicht enthalten) min. 7 Kanäle (nicht enthalten)
Höhenruder
Ja
Seitenruder
Ja
Querruder
Ja
Wölbklappen
Ja
Landeklappen
Nein
Motorregelung
Ja
PNP
RO-POWER TORQUE 4226-570 (enthalten)
RoControl 80A (nicht enthalten)
4-5S 4000mAh (nicht enthalten)
1xFS-270MG (enthalten)
1xFS-270MG (enthalten)
2xFS-270MG (enthalten)
2xFS-270MG (enthalten)
Nein
2x30cm für WKL, 2x120cm für QR einseitig (enthalten)
Nein
Ja (enthalten)
Ja (enthalten)
UHU Por (nicht enthalten)
Ja (nicht enthalten)
Ja (nicht enthalten)
Ja (nicht enthalten)
Alu Turbo Spinner 45mm (enthalten)
14x8" (enthalten)
