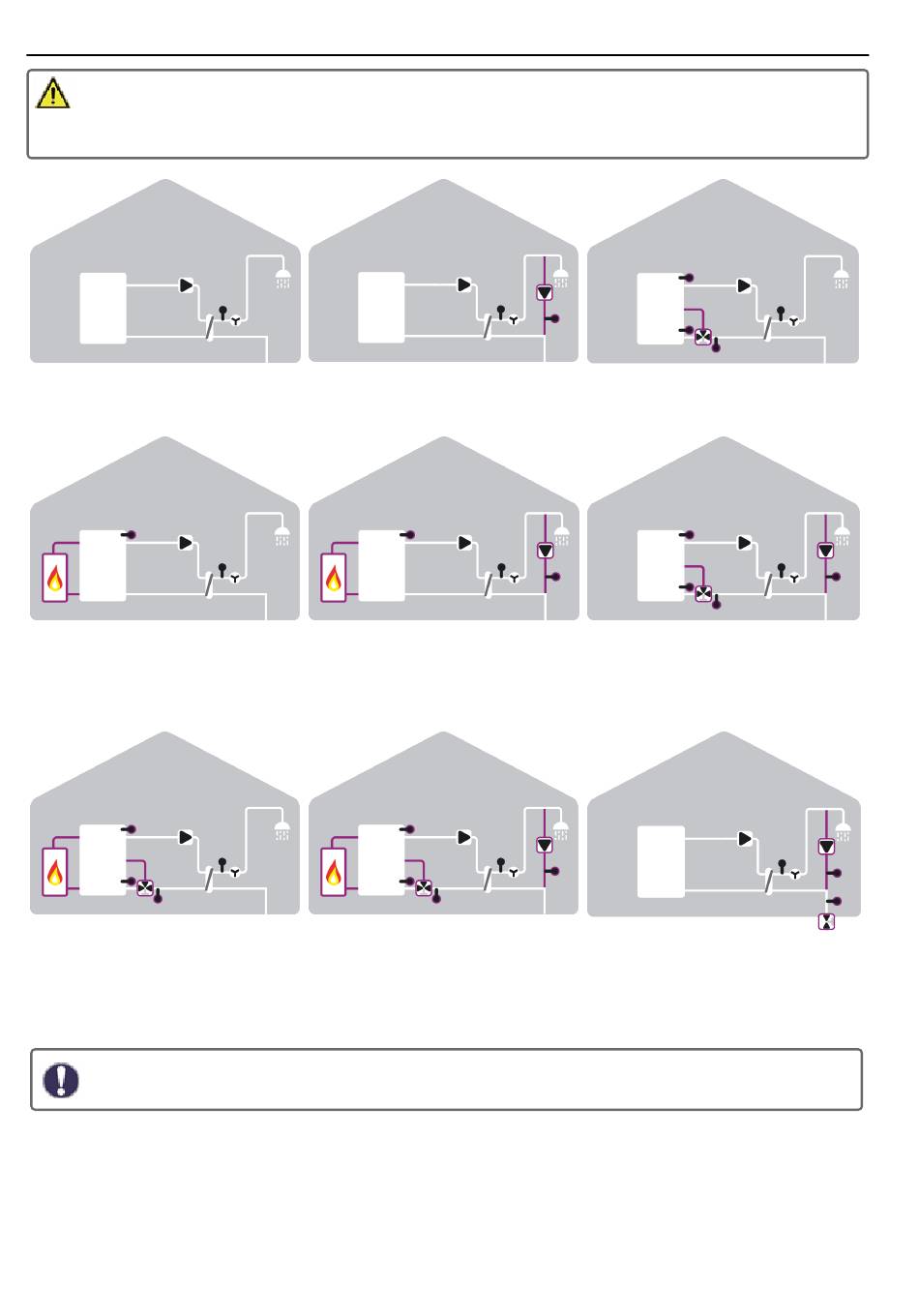

Hydraulikvarianten
Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstellung der jeweiligen Regelungsvarianten zu
verstehen und erheben keinen Anspruch auf Vollständigkeit. Der Regler ersetzt keinesfalls sicherheitstechnische Ein-
richtungen. Je nach Anwendungsfall sind weitere Anlagen- und Sicherheitskomponenten wie Sperrventile, Rück-
schlagklappen und Bodenablauf, etc. vorgeschrieben und somit vorzusehen.
Basisschema
S7
VFS
Zusatzfunktion Speicheraufheizung
S4
Speicher oben S7
Zusatzfunktion Speicherschichtung und
Speicheraufheizung
S4 Speicher oben
S6 RL Primär
S5 Speicher unten
S7 VFS
Zu den im Regler vorhandenen Programmvarianten können Zusatzfunktionen auf freie Relais/Signalausgänge fle-
xibel konfiguriert werden. Die hier abgebildeten Varianten sind beispielhaft für mögliche Funktionskombinationen.
6
Zusatzfunktion Zirkulation
S1
Zirkulation
Zusatzfunktion Speicheraufheizung und
Zirkulation
VFS
S1
Zirkulation
S4
Speicher oben
Zusatzfunktion Zirkulation, Speicher-
schichtung und Speicheraufheizung
S1
Zirkulation
S4
Speicher oben S7 VFS
S5
Speicher unten
Zusatzfunktion Speicherschichtung
S7 VFS
S4
Speicher oben
S5
Speicher unten S7 VFS
Zusatzfunktion Speicherschichtung und
Zirkulation
S7 VFS
S1 Zirkulation
S4 Speicher oben S7 VFS
S5 Speicher unten
Zusatzfunktion Kaskade u. Zirkulation
S6 RL Primär
S1
Zirkulation
S2
Kaltwasser
S6 RL Primär
S6 RL Primär
S7 VFS
