D
Montage und elektrischer Anschluss

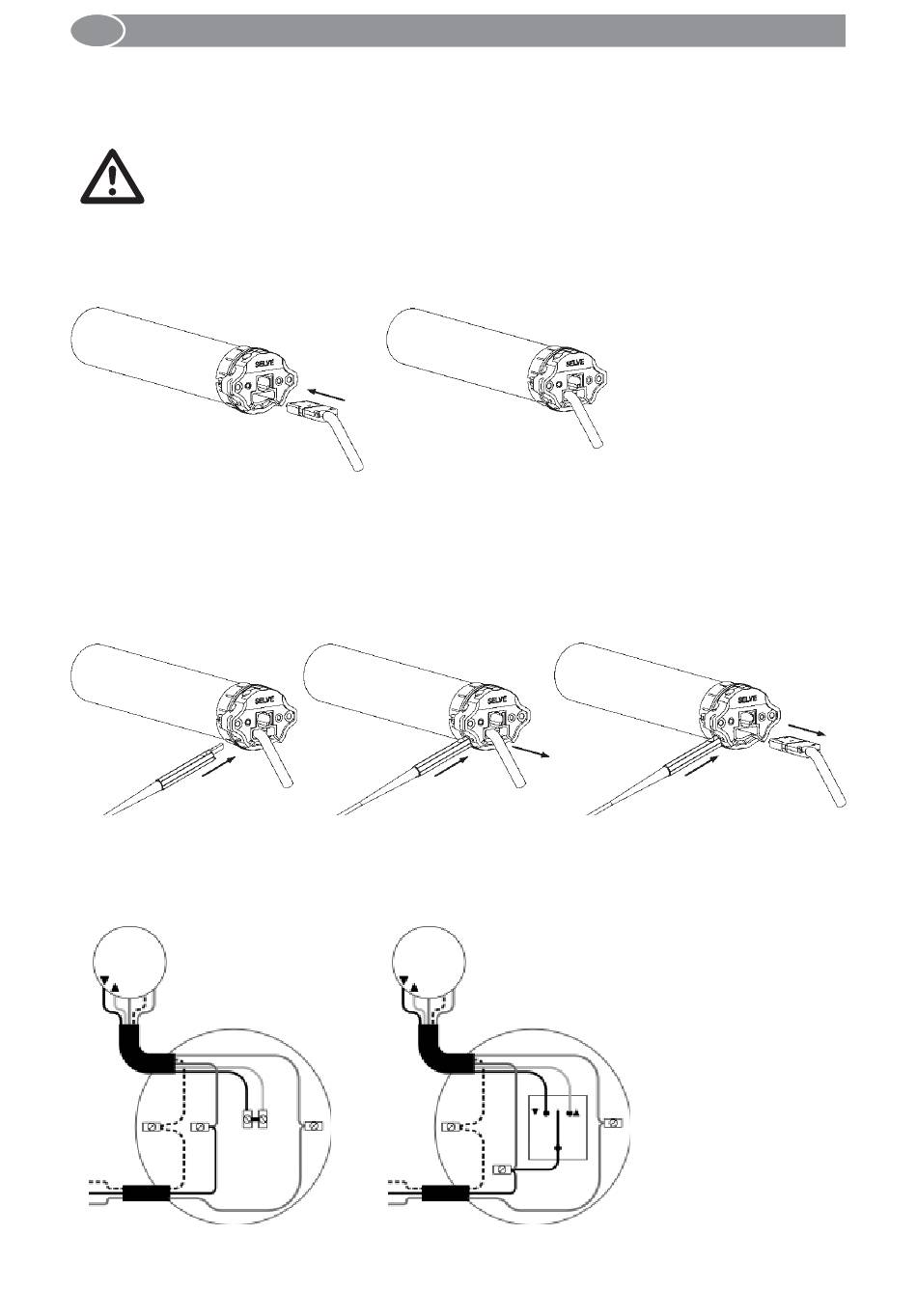

3.3. Montage und Demontage der Steckerleitung

Die Steckerleitung ist noch nicht durchgängig bei allen Motortypen implementiert,
einige Motortypen werden noch mit fester Leitung ausgeliefert.
Achtung! Verletzungsgefahr durch Stromschlag!
Bei ausgesteckter Steckerleitung muss die Leitung spannungsfrei sein!
Warnung!
Zur Montage der Steckerleitung die Steckerleitung spannungsfrei schalten. Den
Stecker in den Motorkopf einführen bis die Verrastung hörbar einrastet.
Zur Demontage der Steckerleitung die Steckerleitung spannungsfrei schalten. Die
Verrastung des Steckers durch die seitliche Öffnung am Motorkopf lösen. Dies kann
mithilfe eines Schraubendrehers oder einer speziellen Lösehilfe erfolgen. Bei gleich-
zeitigem Drücken auf den Verrastungsclip vorsichtig an der Steckerleitung ziehen, bis
sich der Stecker löst und die Steckerleitung herausgezogen werden kann.

3.4. Elektrischer Anschluss

Funkantrieb ohne Schalter
M 1
~
N
PE
L
1 2 3
PE
L1
N
Funkantrieb mit Schalter
M 1
~
L
4 5
PE
L1
N
N
PE
1 2 3 4 5
0
L
10
1 = PE, gelb-grün
2 = L1, braun
3 = AB, schwarz
4 = AUF, grau
5 = N, blau
Der Anschluss eines fest
installierten Schalters
ist optional. Wird der
Antrieb ausschließlich
über Funk gesteuert,
reicht der Anschluss
über N, L1 und PE aus.
