Montage und elektrischer Anschluss

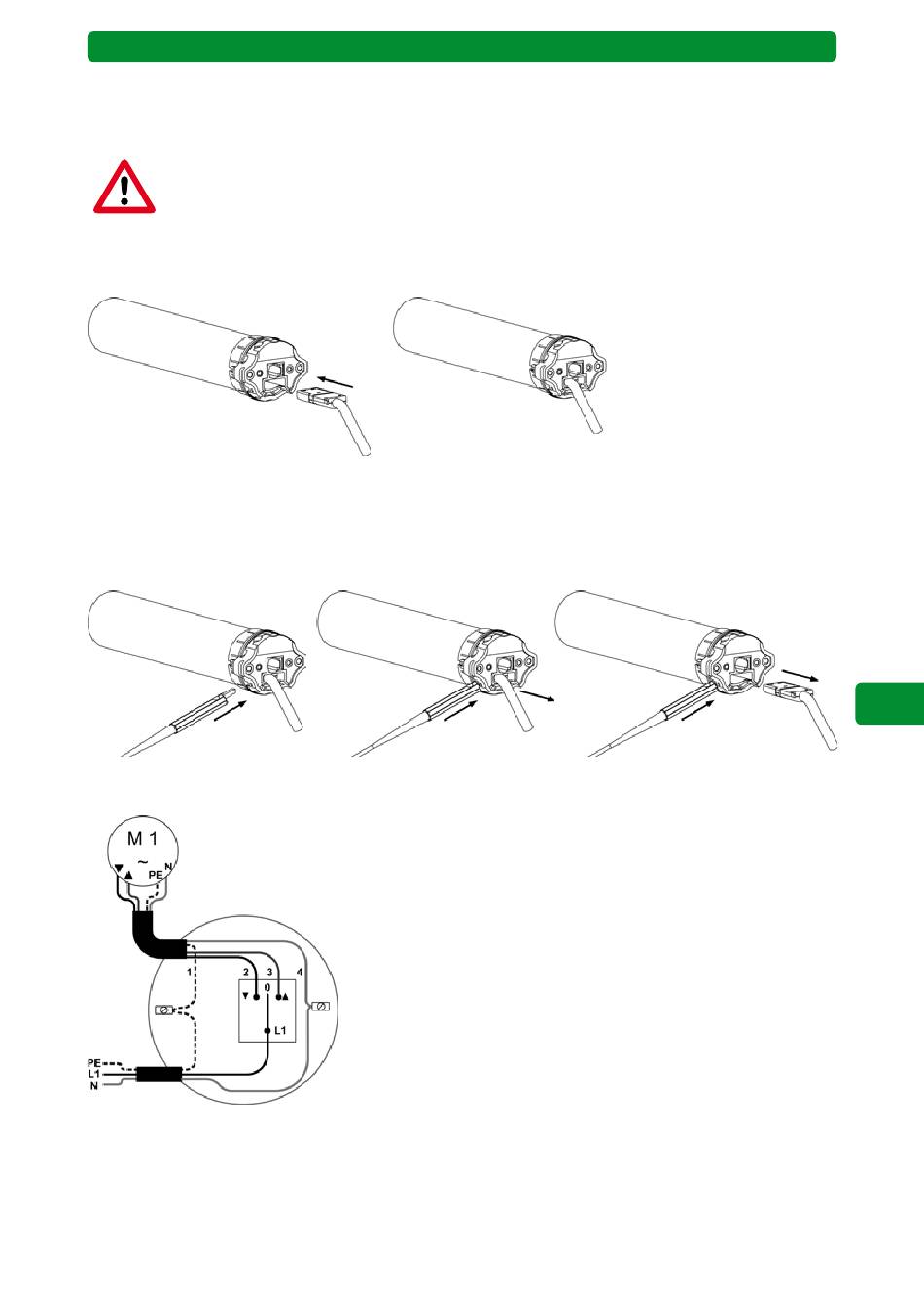

3.3. Montage und Demontage der Steckerleitung

Die Steckerleitung ist noch nicht durchgängig bei allen Motortypen implementiert, einige
Motortypen werden noch mit fester Leitung ausgeliefert.
Achtung! Verletzungsgefahr durch Stromschlag!
Bei ausgesteckter Steckerleitung muss die Leitung spannungsfrei sein!
Warnung!
Zur Montage der Steckerleitung die Steckerleitung spannungsfrei schalten. Den Stecker in
den Motorkopf einführen bis die Verrastung hörbar einrastet.
Zur Demontage der Steckerleitung die Steckerleitung spannungsfrei schalten. Die Verrastung
des Steckers durch die seitliche Öffnung am Motorkopf lösen. Dies kann mithilfe eines
Schraubendrehers oder einer speziellen Lösehilfe erfolgen. Bei gleichzeitigem Drücken auf
den Verrastungsclip vorsichtig an der Steckerleitung ziehen, bis sich der Stecker löst und die
Steckerleitung herausgezogen werden kann.

3.4. Elektrischer Anschluss

1 = PE, gelb-grün
2 = AB, schwarz
3 = AUF, braun
4 = N, blau
