montage deR kacheln (lucRezia idRo)

1. die 4 befestigungsschrauben an den 2 gusseisernen Seitenteilen wie in der
zeichnung zu sehen ist entfernen.
2. die beiden Schrauben, die das obere gitter befestigen, lösen.

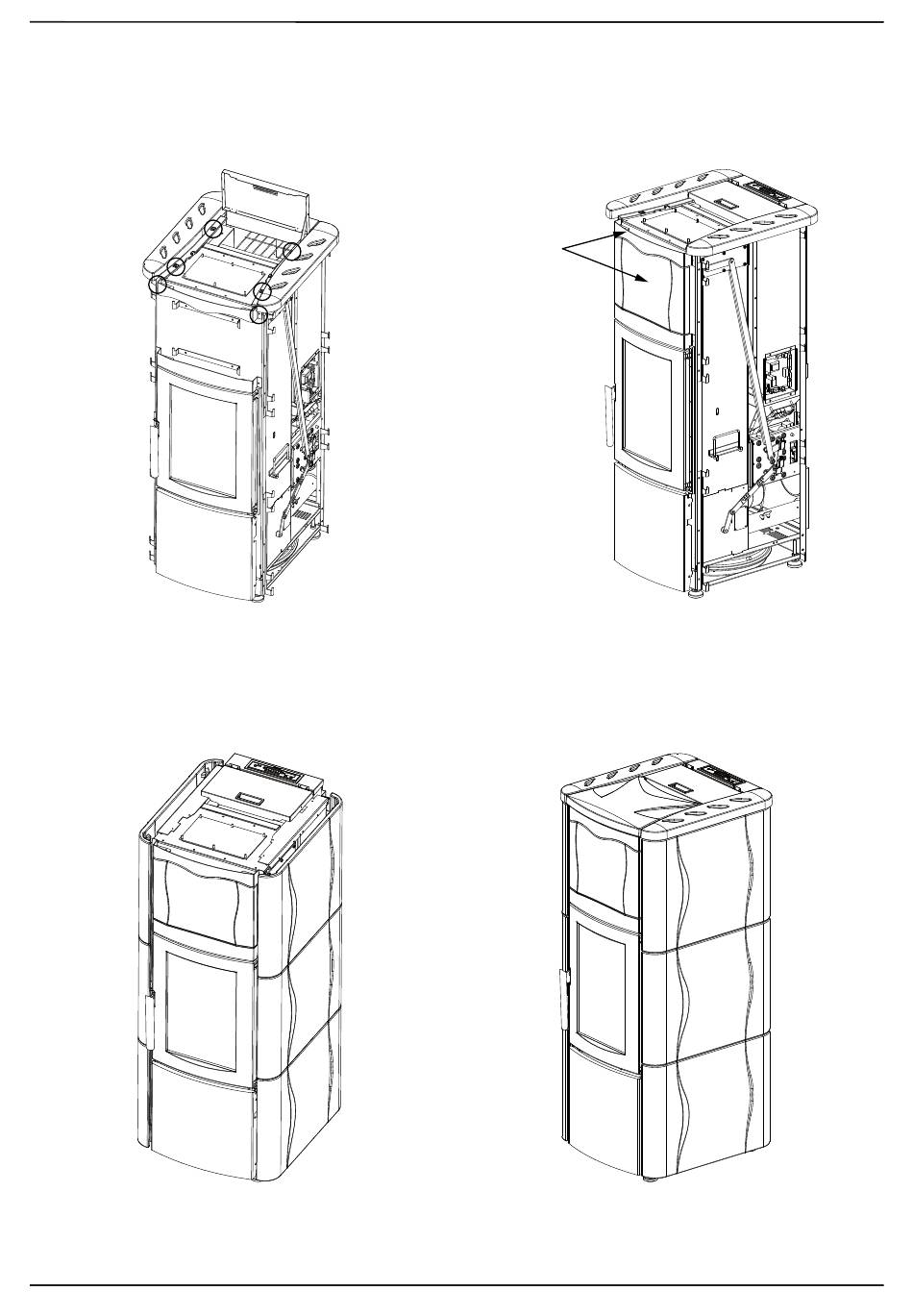

abbildung 2
5. die seitlichen kacheln in die eigens dafür vorgesehenen eisenhaken
einfügen, indem man an den beiden ofenseiten von unten nach oben
vorgeht.
(hinweiS: die kacheln für die Seitenteile sind alle gleich.)
abbildung 4
116
3. die zentrale kachel in die eigens dafür vorgesehenen eisenhaken einfügen.
4. das obere gitter mit den beiden zuvor gelösten Schrauben erneut
befestigen.
abbildung 3
6. erneut die beiden gusseisernen Seitenteile positionieren und sie mit
den 4 zuvor gelösten Schrauben befestigen.
7. die keramikabdeckung zwischen die beiden gusseisernen Seitenteile
positionieren.
abbildung 5
