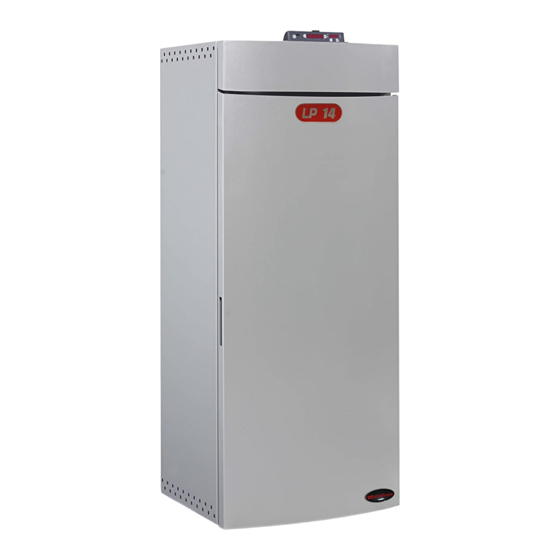

TERMOPELLET
LP14 - LP20
Benutzerhandbuch
PELLET-HEIZKESSEL
Vor der Installation, Benutzung und Wartung die Bedienungsanleitung aufmerksam lesen.
Die Bedienungsanleitung ist fester Bestandteil des Produkts.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extraflame LP14

Inhaltszusammenfassung für Extraflame LP14

  • Seite 1 TERMOPELLET LP14 - LP20 Benutzerhandbuch PELLET-HEIZKESSEL Vor der Installation, Benutzung und Wartung die Bedienungsanleitung aufmerksam lesen. Die Bedienungsanleitung ist fester Bestandteil des Produkts.
  • Seite 3 Glückwunsch! Sie sind nun stolzer Besitzer eines Kessels der Firma Extrafl ame Der Extrafl ame Heizkessel ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann.

  • Seite 5: Inhaltsverzeichnis

    Inhalt Kapitel 1 SICHERHEITSHINWEISE ...............................7 Kapitel 2 TECHNISCHE EIGENSCHAFTEN ..........................9 Kapitel 3 DER BRENNSTOFF ..............................12 EINFÜLLEN DER PELLETS ..................................12 Kapitel 4 SICHERHEITSVORRICHTUNGEN ..........................13 DEFEKT DES RAUCHGASABSAUGGEBLÄSES ............................13 STOPP DES PELLETZUFUHR-MOTORS ..............................13 MIKROSCHALTER TÜR ....................................13 FEHLZÜNDUNG ......................................13 ZEITWEILIGER STROMAUSFALL ................................13 ELEKTRISCHE SICHERHEIT ..................................13 RAUCHABZUG SICHERHEIT ..................................13 SICHERHEITSVORRICHTUNG DER TEMPERATUR DES PELLET-BEHÄLTERS MIT 85°C-KAPILLARROHRTHERMOSTAT ..13 SICHERHEITSVORRICHTUNG WASSER-ÜBERTEMPERATUR MIT 100°C-KAPILLARROHRTHERMOSTAT ....14...
  • Seite 6 FÜLLEN DER ANLAGE ..................................27 Kapitel 7 BETRIEBSBESCHREIBUNG DES PRODUKTS ......................28 BEDIENTAFEL .........................................28 SPRACHWAHL .......................................29 EINSTELLUNG LAUFENDER TAG UND UHRZEIT ..........................29 BETRIEBSART .........................................30 WAHL DER BETRIEBSART...................................31 BETRIEBSART WINTER .................................31 BETRIEBSART WINTER-SANITAER ............................31 BETRIEBSART SOMMER ................................31 SICHERHEITSBEREICH ....................................31 BETRIEB DES AUSSENTHERMOSTATEN IN BETRIEBSART STBY/TOFF ..................32 BETRIEBSZYKLUS ......................................33 GRUNDANWEISUNGEN ..................................33 ZÜNDUNG .......................................33...

  • Seite 7: Sicherheitshinweise

    Kapitel 1 SICHERHEITSHINWEISE EINLEITUNG Die in unserem Werk hergestellten Heizkessel werden mit großer Sorgfalt auch bei den einzelnen Bauteilen hergestellt, um sowohl den Bediener als auch den Installateur vor Unfällen zu schützen. Es wird daher dem dazu autorisierten Personal geraten nach jeglichem Eingriff am Produkt besonders auf die elektrischen Anschlüsse zu achten, insbesondere in Bezug auf die ungeschützten Enden der Leitungen, die keinesfalls aus der Klemmleiste herausrutschen dürfen, um einen möglichen Kontakt mit den stromführenden Leitungen zu vermeiden.

  • Seite 8: Kapitel

    Kapitel 1 einer autorisierten Kundendienststelle und unter Einsatz von Originalersatzteilen ersetzt werden. Vor dem Verlassen der Anlage muss das mit der ersten Inbetriebnahme beauftragte Personal die Funktion des Kessels für die Dauer von mindestens einem kompletten Arbeitszyklus prüfen. Die Wartung des Kessels muss mindestens einmal jährlich durchgeführt werden und muss rechtzeitig mit dem technischen Kundendienst vereinbart werden.

  • Seite 9: Technische Eigenschaften

    Kapitel 2 TECHNISCHE EIGENSCHAFTEN Eigenschaften LP 14 LP 20 Gewicht Höhe 1327 1368 Breite Tiefe Durchmesser Rauchabzugsrohr Durchmesser Luftansaugrohr Max. Gesamtheizleistung 15.3 22.0 Max. Nutzheizleistung (an das Wasser abgegebene Leistung) 14.0 21.0 Min. Gesamtheizleistung Min. Nutzheizleistung Max. Brennstoff verbrauch pro Stunde kg/h Min.
  • Seite 10 Kapitel 2 LP 14 A = ZULUFTANSAUGLEITUNG Ø 50 mm B = RAUCHABZUGSLEITUNG Ø 120 mm C = KESSEL-VORLAUF/AUSGANG 1 “ D = KESSEL-RÜCKLAUF/EINGANG 1 “ E = SICHERHEITSAUSLASS 3 BAR 1/2 “ abbildung 2.1 TECHNISCHE EIGENSCHAFTEN...
  • Seite 11 Kapitel 2 LP 20 A = ZULUFTANSAUGLEITUNG Ø 50 mm B = RAUCHABZUGSLEITUNG Ø 120 mm C = KESSEL-VORLAUF/AUSGANG 1 “ D = KESSEL-RÜCKLAUF/EINGANG 1 “ E = SICHERHEITSAUSLASS 3 BAR 1/2 “ abbildung 2.2 TECHNISCHE EIGENSCHAFTEN...

  • Seite 12: Kapitel 3 Der Brennstoff

    Kapitel 3 DER BRENNSTOFF Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennstoff ist völlig umweltfreundlich, da keinerlei Klebstoff verwendet wird, um ihn zusammenzuhalten.

  • Seite 13: Sicherheitsvorrichtungen

    Kapitel 4 SICHERHEITSVORRICHTUNGEN DEFEKT DES RAUCHGASABSAUGGEBLÄSES Sollte der Rauchabzug nicht mehr funktionieren, blockiert die Elektronik rechtzeitig die Pellet-Zufuhr. STOPP DES PELLETZUFUHR-MOTORS Falls der Getriebemotor aus irgendeinem Grund stoppt, wird am Gerät Alarm ausgelöst und der Rauchgasmotor läuft weiter, um alle Verbrennungsgase abzuleiten, bis der Minimalwert der Abkühlung erreicht wird.

  • Seite 14: Sicherheitsvorrichtung Wasser-Übertemperatur Mit 100°C-Kapillarrohrthermostat

    Kapitel 4 SICHERHEITSVORRICHTUNG WASSER-ÜBERTEMPERATUR MIT 100°C- KAPILLARROHRTHERMOSTAT (siehe Abbildung 4.3) Wenn sich die technische Wassertemperatur im Produkt 100 °C nähert, wird die Pelletzufuhr blockiert. Wenn der Kapillarrohrthermostat ausgelöst wird, ist das Rückstellen der Sicherheitsvorrichtung manuell durch einen autorisierten Techniker auszuführen. Das Rückstellen der 100°C-Sicherheitsvorrichtung fällt nicht unter die Garantie, es sei denn der Kundendienst kann das Vorhandensein einer defekten Komponente belegen.

  • Seite 15: Abstände Der Sicherheitsvorrichtungen Gemäss Den Rechtsvorschriften

    Kapitel 4 Steuerthermostat der Umwälzpumpe Thermostat zur Auslösung des akustischen Alarms Temperatur-Anzeiger Druckanzeiger Akustischer Alarm Automatischer Thermo-Regulationsschalter Automatischer Thermo-Blockierschalter (Blockierthermostat) Zirkulationssystem Ausdehnungssystem In den Heizkessel integriertes Sicherheitsdissipationssystem mit (selbstauslösendem) Wärmeableitventil, wenn das Gerät nicht mit einem automatischen Temperaturregelsystem ausgerüstet ist ABSTÄNDE DER SICHERHEITSVORRICHTUNGEN GEMÄSS DEN RECHTSVORSCHRIFTEN Komponente Abstand...
  • Seite 16 Kapitel 4 TAB. (NICHT) VORHANDENER SICHERHEITSVORRICHTUNGEN FÜR ANLAGEN MIT GESCHL. AUSDEHNUNGSGEFÄSS Abb. Sicherheitsventil * (gesteuert durch die Steuerthermostat der Umwälzpumpe O-Sonde und die Firmware der Karte) Thermostat zur Auslösung des akustischen Alarms Temperatur-Anzeiger * (display) Druckanzeiger Akustischer Alarm Automatischer Thermo-Regulationsschalter * (Firmware der Karte) Automatischer Thermo-Blockierschalter...
  • Seite 17 Kapitel 4 Rückstellen des Kpillarrohrthermostats Übertemperatur H 100° C Ausdehnungsgefäß mit 6 Litern abbildung 4.3 abbildung 4.4 Druckwächter (Detail): Mikroschalter des Vergrößertes Detail des Sicherheits-Mikroschalters Maximaldrucks der Tür abbildung 4.5 abbildung 4.6 Druckwächter: Mikroschalter für Minimaldruck Rückstellen des mechanischen K apillarrohr thermostaten Übertemperatur Pellet- Behälter 85 °C...
  • Seite 18 Kapitel 4 Ablass Sicherheitsventil Thermometer Manometer Vorlauf Rücklauf ESBE 55°C Füllaggregat abbildung 4.8 SICHERHEITSVORRICHTUNGEN...

  • Seite 19: Montage -Und Installationsanleitung

    Kapitel 5 MONTAGE - UND INSTALLATIONSANLEITUNG Die Installation muss konform sein mit: UNI 10683 (2005) Mit Brennholz oder anderen Festbrennstoff en gespeiste Wärmeerzeuger: Installation. Die Schornsteine müssen konform sein mit: UNI 9731 (1990) Schornsteine: Klassifi zierung nach Wärmefestigkeit. EN 13384-1 (2006) Berechnungsmethode der thermischen und strömungsdynamischen Eigenschaften von Schornsteinen. UNI 7129 Punkt 4.3.3 Bestimmungen, örtliche Regelungen und Vorschriften der Feuerwehr.

  • Seite 20: Installation

    Kapitel 5 RAUCHGASABZUGSANLAGE Vom Gerät unabhängige Anlage zur Beseitigung der Rauchgase, bestehend aus Rauchgasanschluss bzw. -kanal, Schornstein und Schornsteinkopf. KÜNSTLICHER ZUG Luftzirkulation mittels durch Elektromotor angetriebenen Gebläses. NATÜRLICHER ZUG Zug, der sich in einem Schornstein/Schornsteinkopf auf Grund der unterschiedlichen Massedichte zwischen (warmen) Rauchgasen und atmosphärischer Umgebungsluft bildet, ohne dass in seinem Inneren oder an seinem Kopf eine mechanische Hilfsansaugvorrichtung installiert worden ist.

  • Seite 21: Anschluss An Die Rauchgasabzugsanlage

    Kapitel 5 ANSCHLUSS AN DIE RAUCHGASABZUGSANLAGE RAUCHGASKANAL BZW. ANSCHLÜSSE Zur Montage der Rauchgaskanäle sind nicht entfl ammbare Materialien einzusetzen, die geeignet sind, den Verbrennungsprodukten und eventueller Kondensatbildung standzuhalten. Der Einsatz von fl exiblen Metallschläuchen oder Rohren aus Faserzement zum Anschluss der Geräte an den Schornstein ist verboten, auch bei bereits vorhandenen Rauchgaskanälen.

  • Seite 22: Schornstein Oder Einzelrauchgasrohr

    Kapitel 5 Verbindung mit dem Schornstein zulässig. Es ist verboten, andere Luftzufuhrkanäle und Leitungen zu anlagentechnischen Zwecken durch das Innere der Rauchkanäle zu führen, auch wenn diese überdimensioniert sind. Die Montage manueller Zugregelvorrichtungen an Geräten mit künstlichem Zug ist nicht gestattet. SCHORNSTEIN ODER EINZELRAUCHGASROHR Der Schornstein oder das Rauchgasrohr muss folgenden Anforderungen entsprechen: er muss entsprechend den Betriebsbedingungen gegen Verbrennungsprodukte abgedichtet,...
  • Seite 23 Kapitel 5 Schornsteinkopf Winddicht < 3 m 3 - 5 % Schornstein Inspektion Inspektion abbildung 5.5 abbildung 5.6 < 3 m Außenleitung isoliert 45° Inspektion 45° Inspektion abbildung 5.7 abbildung 5.8 MONTAGE - UND INSTALLATIONSANLEITUNG...

  • Seite 24: Anschluss Des Gerätes An Den Schornstein Und Abzug Der Verbrennungsprodukte

    Kapitel 5 ANSCHLUSS DES GERÄTES AN DEN SCHORNSTEIN UND ABZUG DER VERBRENNUNGSPRODUKTE Der Schornstein darf nur die Rauchgase aus einem einzigen Wärmeerzeuger aufnehmen. Der direkte Auslass in geschlossene Räume ist verboten, auch wenn diese nach oben off en sind. Der direkte Auslass der Verbrennungsprodukte muss über Dach erfolgen, die Rauchgasleitung muss die im Abschnitt “Schornstein oder Einzelrauchgasrohr”...

  • Seite 25: Anschluss An Äussere Zuluftleitungen

    Kapitel 5 SCHORNSTEINKÖPFE, ABSTÄNDE UND ANORDNUNGEN Abstand zwischen Mindesthöhe des Schornsteins Dachneigung First und Schornstein (gemessen ab Auslass) β A (m) H (m) < 1,85 0,50 m m über First 15° > 1,85 1,00 m über Dach < 1,50 0,50 m m über First 30°...

  • Seite 26: Kapitel 6 Hydraulikanlage

    Kapitel 6 HYDRAULIKANLAGE In diesem Kapitel sind einige Begriff e beschrieben, die der italienischen Norm UNI 10412-2 (2006) entnommen sind. Wie zuvor beschrieben, sind bei der Installation sämtliche Gesetze und Vorschriften zu berücksichtigen, die auf Landes-, Regional-, Provinz- und Gemeindeebene in dem Land gelten, in dem das Gerät installiert wird. ANLAGENART Es gibt 2 verschiedene Anlagenarten: Anlagen mit off enem und Anlagen mit geschlossenem Ausdehnungsgefäß.

  • Seite 27: Kontrollen Bei Der Erstmaligen Zündung

    Kapitel 6 KONTROLLEN BEI DER ERSTMALIGEN ZÜNDUNG Vor dem Anschluss des Heizkessels ist für Folgendes zu sorgen: a) Sorgfältige Spülung aller Leitungen der Anlage, um eventuelle Rückstände zu entfernen, die den Betrieb einzelner Bauteile der Anlage (Pumpen, Ventile, usw.) beeinträchtigen könnten. b) Eine Kontrolle, um zu überprüfen, ob der Schornstein einen ausreichenden Zug hat und keine Einschnürungen aufweist und ob im Schornstein keine Rauchabzüge anderer Geräte vorhanden sind.

  • Seite 28: Betriebsbeschreibung Des Produkts

    Kapitel 7 BETRIEBSBESCHREIBUNG DES PRODUKTS BEDIENTAFEL SENSOR FERNBEDIENUNG (für dieses Produkt nicht verfügbar) abbildung 7.1 TASTE ON/OFF Durch Drücken der Taste 1 kann der Ofen automatisch ein- und ausgeschaltet werden. BETRIEBSLEISTUNG Mit den Tasten 4 und 5 wird die Heizleistung eingestellt Display D1 zur Anzeige verschiedener Meldungen.

  • Seite 29: Sprachwahl

    Kapitel 7 SPRACHWAHL Um die gewünschte Sprache auszuwählen geht man wie folgt vor: Stromversorgung des Heizkessels mit dem Hauptschalter oder durch Ziehen des Netzsteckers aus- und wieder einschalten. Der Heizkessel zeigt nacheinander, vor dem Erreichen von “ OFF”, die folgenden Informationen an: Mikroprozessorversion ( LP_V8 oder höher) Auswahl Betriebsart ( WINTER wie werksmäßig eingestellt) Sprache ( SPRACHE)

  • Seite 30: Betriebsart

    Kapitel 7 BETRIEBSART Der Heizkessel kann mit Zusatz-Außenthermostaten ausgerüstet werden, die es ermöglichen, seine Funktionsweise an die Erfordernisse der Anlage anzupassen und darauf einzustellen. Die Betriebsarten “Winter”, “Winter Sanitär” und “Sommer” sind für die Verwendung der Thermostate bestimmt. Wenn keine Thermostate verwendet werden, bleibt der Betrieb der Maschine derselbe, unabhängig von der Betriebsart.

  • Seite 31: Wahl Der Betriebsart

    Kapitel 7 WAHL DER BETRIEBSART Stromversorgung des Heizkessels mit dem Hauptschalter oder durch Ziehen des Netzsteckers aus- und wieder einschalten. Der Heizkessel zeigt nacheinander, vor dem Erreichen von “OFF”, die folgenden Informationen an: Mikroprozessorversion (LP_V... oder höher) Wahl der Betriebsart (WINTER als Werkseinstellung) Sprache (SPRACHE) Einstellung laufender Tag und Uhrzeit (UHR) Niveau (NIVEAU;...

  • Seite 32: Betrieb Des Aussenthermostaten In Betriebsart Stby/Toff

    Kapitel 7 Es ist grundlegend, dass der Installateur eine wichtige Heizzone im Haus vorsieht, in der mindestens ein Heizkörper immer geöff net bleibt. Das Fehlen eines Ablassbereichs kann eine Überhitzung des Heizkessels mit der darauf folgenden Aktivierung der mechanischen Sicherheitsvorrichtungen mit sich bringen. Fahrten, die vom Extrafl ame-Kundendienst für die Freigabe dieser Sicherheitsvorrichtungen ausgeführt werden, erfolgen auf Kosten des Kunden.

  • Seite 33: Betriebszyklus

    Kapitel 7 BETRIEBSZYKLUS GRUNDANWEISUNGEN Der von Ihnen erworbene Heizkessel setzt Pellets als Brennstoff ein. Dieses Material wird aus den natürlichen Spänen der Holzverarbeitung gewonnen. Durch ein besonderes Verfahren, das keinerlei Bindemittel und Zusatzstoff e erfordert, werden die Späne in Industriemaschinen unter starkem Druck zusammengepresst und werden zu festen Holzpellets.

  • Seite 34: Starten

    Kapitel 7 Bei einem Fehlzündungsalarm den folgenden Punkten folgen: 1.Mindestens 10 Minuten abwarten, ohne eine Taste auf dem Display zu drücken, weil es eine Sicherheitsverzögerung von 10 Minuten gibt. Wenn während der 10 Verzögerungsminuten eine Taste gedrückt wird, beginnt die Zählung von neuem.

  • Seite 35: Ausschalten

    Kapitel 7 AUSSCHALTEN Wenn der Wassertemperatursollwert erreicht ist, schaltet sich das Gerät ab und zeigt “H Off ” an. Falls Außenthermostate am Gerät angeschlossenen sind, bitte die Tabelle auf der folgenden Seite beachten. REGULIERUNG DER WASSERTEMPERATUR Das Gerät kann die Wassertemperatur kontrollieren, und zwar über eine digitale Sonde, die automatisch den Betrieb regelt, wenn die gewünschte Temperatur erreicht wird.

  • Seite 36: Steuerung Der Kartenausgänge Betriebsart Winter

    Kapitel 7 STEUERUNG DER KARTENAUSGÄNGE BETRIEBSART WINTER STATUS DES KONTAKTS AUF DER KARTE AUSGÄNGE DER KARTE ING 1 ING 2 OUT4 OUT3 STEUERUNG DER KARTENAUSGÄNGE BETRIEBSART WINTER SANITÄR STATUS DES KONTAKTS AUF DER KARTE AUSGÄNGE DER KARTE ING 1 ING 2 OUT4 OUT3 STEUERUNG DER KARTENAUSGÄNGE BETRIEBSART SOMMER...

  • Seite 37: Kapitel 8 Benutzerparameter

    Kapitel 8 BENUTZERPARAMETER BENUTZERPARAMETER WOCHENPROGRAMMIERER Display D1 Display D2 Funktion UT 0 Akt./deakt. Wochenprogrammierer 00:00 UT 1 Uhrzeit 1. Einschaltung 00:00 UT 2 Uhrzeit 1. Ausschaltung OFF 1 UT 3 Freigaben 1. Ein-/aussch. Für die diversen tage UT 4 Installateur-parameter 00:00 UT 5 Uhrzeit 2.
  • Seite 38 Kapitel 8 UT 4 Installateur-Parameter 2 oder 3 UT 5 Uhrzeit 2. Einschaltung 2 oder 3 OFF oder von 00:00 bis 23:50 UT 6 Uhrzeit 2. Ausschaltung 2 oder 3 OFF oder von 00:00 bis 23:50 ON/OFF 1, ON/OFF 2, … ON/ UT 7 Freigaben 2.
  • Seite 39 Kapitel 8 Parameter 4 [D2=UT 4(blinkt); D1= “00”] HINWEIS: Dieser Parameter ist dem Kundendienst vorbehalten und darf nicht verändert werden. Parameter 5 [D2=UT 5(blinkt); D1=z.B. “15:00”] Mit den Tasten 2 oder 3 die Uhrzeit “15:00” einstellen, die der Einschaltzeit der 2. Zeitspanne entspricht. Zur Bestätigung und zur Fortführung der Programmierung Taste 5 drücken.

  • Seite 40: Einstellung Der Pelletzufuhr

    Kapitel 8 Hinweis: Wenn der Wochenprogrammierer aktiv ist, leuchtet auf der Bedientafel die betreff ende Kontrollleuchte auf (siehe Beschreibung in der Anzeigentabelle). ZUM DEAKTIVIEREN DES WOCHENPROGRAMMIERERS die Benutzer-Programmierung aufrufen, dazu Taste 3 drücken, gedrückt halten, Taste 5 drücken, mit Taste 5 weitergehen bis auf Display D1 “CRONO” erscheint, und auf Display D2 mit Taste 2 und 3 “OFF”...

  • Seite 41: Zeitplan Für Automatische Federreinigung

    Kapitel 8 Einstellungstabelle Den Prozentwert um 5 Punkte erhöhen und den Heizkessel mindestens eine halbe Stunde lang ausprobieren. Wenn das Problem geringer, aber nicht gelöst ist, um weitere BRENNSTOFF-MANGEL 5 Punkte erhöhen. Auf diese Weise bis zur Lösung des Problems fortfahren. Falls Sie das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst Den Prozentwert um 5 Punkte verringern und den Ofen mindestens eine halbe Stunde lang ausprobieren.

  • Seite 42: Reinigung Des Kessels

    Kapitel 9 REINIGUNG DES KESSELS Die Wartungsverfahren gewährleisten einen einwandfreien Betrieb des Produkts auf Dauer. Die Nichterfüllung dieser Verfahren kann die Sicherheit des Produkts beeinträchtigen. REINIGUNG BRENNSCHALE Über ein mechanisches System wird die Reinigung der Brennschale in festgesetzten Intervallen automatisch vom Heizkessel ausgeführt.

  • Seite 43: Dichtungen Von Tür Und Aschenkasten

    Kapitel 9 DICHTUNGEN VON TÜR UND ASCHENKASTEN Die Dichtungen gewährleisten die hermetische Dichtheit des Heizkessels und folglich dessen einwandfreien Betrieb. Es ist notwendig, sie periodisch zu kontrollieren: Falls sie verschlissen oder beschädigt erscheinen, müssen sie sofort ausgewechselt werden. Diese Verfahren sind von einem autorisierten Techniker auszuführen. Anmerkung: Für einen einwandfreien Betrieb ist der Heizkessel mindestens einmal im Jahr einer ordentlichen Wartung durch einen autorisierten Techniker zu unterziehen.

  • Seite 44: Tabellen Der Anzeigen Des Produkts

    Kapitel 10 TABELLEN DER ANZEIGEN DES PRODUKTS MELDUNGEN Meldung Grund Lösung Display Ein neuer Zündungsversuch wird Wenn der Kessel eine (normale oder durch einen Alarm unternommen, wenn der Kessel verursachte) Ausschaltung vornimmt, ist dessen vollständige ABKUEHL WARTEN gerade ausgeschaltet wurde Abkühlung abzuwarten.
  • Seite 45 Kapitel 10 ALARME Meldung Grund Lösung Display D1 Leuchtet bei Vorliegen eines der unten beschriebenen Alarme und wird von der entsprechenden Meldung auf Display D1 begleitet, die seine Ursache anzeigt. Zur Rückstellung des Zeigt das Vorliegen eines Alarms genügt es, 3 Sekunden lang Taste 1 gedrückt zu halten, Alarms an wenn der Heizkessel völlig kalt ist.
  • Seite 46 Kapitel 10 Druck der Hydraulikanlage überprüfen. Die Umwälzpumpe ist blockiert. Anlage entlüften. Anlagendruck nicht Gerät ausschalten, dessen vollständige Abkühlung abwarten ALARM WASSERTEMP ausreichend. und Zündzyklus wiederholen. Luft in der anlage. Bei fortbestehen des problems muss die rücksetzung durch einen autorisierten techniker ausgeführt werden. Gerät ausschalten, dessen vollständige Abkühlung abwarten Die automatische Reinigung und Zündzyklus wiederholen.
  • Seite 47 Kapitel 10 KONTROLLLEUCHTEN Meldung Beschreibung Erklärung Kontrollleuchte Ist ein-/ausgeschaltet, wenn die Funktion “Wochenprogrammierer Zeigt die Funktion aktiviert/deaktiviert ist. Wochenprogrammierer an. Für alle die folgende Funktion betreff enden Einstellungen siehe Abschnitt Wochenprogrammierer. Indikator zwischen Die Kontrollleuchte blinkt, wenn die tatsächliche Betriebsleistung tatsächlichen Betriebsleistung sich von der eingestellten unterscheidet.

  • Seite 48: Garantiebedingungen

    Entdeckung mitgeteilt wird. Die Haftung von EXTRAFLAME S.p.A. ist auf die Lieferung des Geräts beschränkt, das gemäß den Regeln der Technik zu installieren ist. Dabei sind die entsprechenden mit dem erworbenen Produkt gelieferten Anleitungen und Broschüren, sowie die geltenden Gesetzesvorschriften zu beachten. Die Installation muss durch autorisiertes Personal durchgeführt werden und unter der Haftung des Auftraggebers ausgeführt werden, der die volle Verantwortung für die endgültige Installation und...
  • Seite 49 QUALITÄTSKONTROLLE etichetta codice a barre QUALITÄTSKONTROLLE...
