Inhaltszusammenfassung für Extraflame LP30

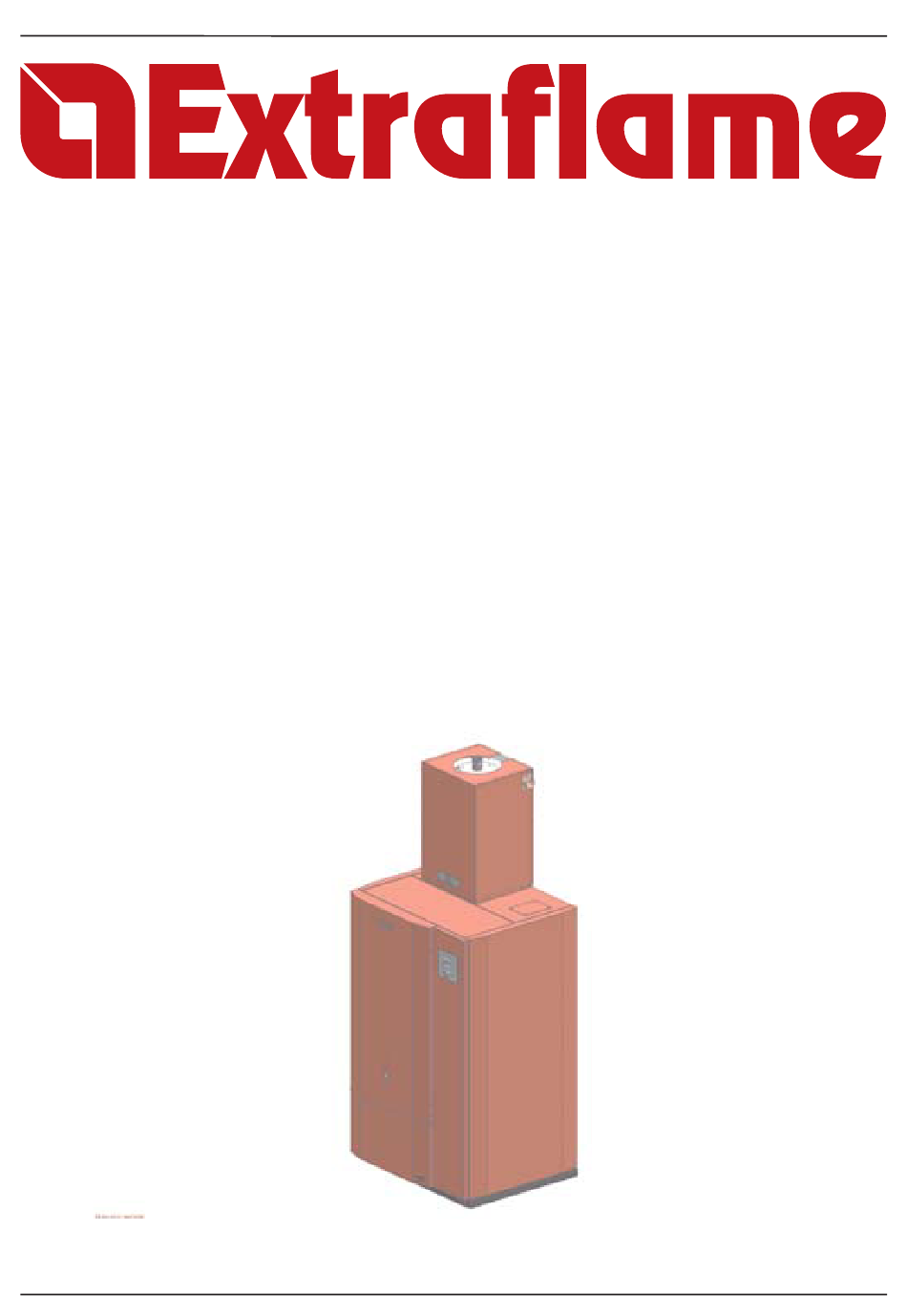

- Seite 1 MONT AGGIO COPERCHI CICLONE LP30 MOUNTING CYCLONE T ANK LP30 LIDS MONT AGE DES COUVERCLES CYCLONE LP30 MONT AGE ZYKLON-ABDECKPLA TTEN LP30 MONTAJE DE TAPAS DEL CICLÓN LP30 MONT AGEM DAS T AMPAS DO CICLONE LP30 LP30...
-
Seite 18: Einleitung
EINLEITUNG IN DIESEM HEFT WIRD DIE MONTAGE DER LP30 BEHÄLTERABDECKUNG FÜR DEN ZYKLON ERKLÄRT. DIE POSITIONIERUNG UND INSTALLATION SIND DURCH FACHPERSONAL UND/ODER DEN TECHNISCHEN KUNDENDIENST DES HERSTELLERS DURCHZUFÜHREN. EXTRAFLAME S.P.A. Inhalt Montageanleitung LP30 Zyklonabdeckplatten ............19 MONTAGEANLEITUNG LP30 ZYKLONABDECKPLATTEN... - Seite 19 Montageanleitung LP30 Zyklonabdeckplatten Hintere Abdeckplatte Fronttür Befestigungsschrauben Befestigungsschrauben lösen und hintere Abdeckplatte entfernen Hintere Befestigungsschrauben Vordere Abdeckplatte Vordere Befestigungsschrauben Vordere und hintere Befestigungs- schrauben lösen, um die vordere Abdeckplatte zu entfernen (durch das Entfernen der Fronttür kann die Arbeit erleichtert werden).
- Seite 20 Plättchen und Rückwand entfernen Loch Abdeckplatte Abdeckplatte entfernen Durchbrochene Abdeckplatte des Bausatzes mit Loch den vorher entfernten Schrauben wieder anbau- en. (Die Öff nung dient zum Einsetzen des Pellet- Füllstandssensors.) Vorher abgenommene Rückwand wieder an- bauen. Abdeckplatte gelocht MONTAGEANLEITUNG LP30 ZYKLONABDECKPLATTEN...
- Seite 21 Zyklon über dem Bausatz entsprechend der 4 Käfi g- muttern positionieren. (Das rote Gehäuseblech sollte abgenommen werden.) Zyklon mit den mitgelieferten Befestigungsschrauben verankern und Elektroanschluss herstellen. Achtung: Der Elektrische Anschluss ist durch Fach- personal und/oder den Kundendienst des Herstel- lers vorzunehmen. Gehäuseblech wieder anbauen MONTAGEANLEITUNG LP30 ZYKLONABDECKPLATTEN...
- Seite 33 INSTRUÇÕES DE MONTAGEM DAS TAMPAS DO CICLONE LP30...
- Seite 34 INSTRUÇÕES DE MONTAGEM DAS TAMPAS DO CICLONE LP30...
- Seite 35 XTRAFLAME S.p.A. Via Dell’Artigianato, 10 36030 MONTECCHIO PRECALCINO Vicenza - ITALY Tel. 0445/865911 Fax 0445/865912 http://www.lanordica-extraflame.com E-mail: info@extraflame.com Questo documento è a vostra disposizione all’indirizzo www.extraflame.it/support This document is available at www.extraflame.it/support Ce document est à votre disposition à l’adresse www.extraflame.it/support Dieses Dokument steht Ihnen unter folgender Adresse zur Verfügung:...
