HM3 Befeuchter
3 Produktdesign
3.1 Produktbeschreibung
Der Munters Humimax hält Feuchtigkeit oder Temperatur auf dem gewünschten Niveau, abhängig von der
gewählten Betriebsart und den technischen Möglichkeiten.
Hauptbestandteile sind ein Gehäuse aus Edelstahl, ein Verdunstungsbefeuchtungskissen und ein
leistungsstarker Ventilator, dessen Drehzahl so geregelt wird, dass der gewählte Schaltpunkt erreicht wird.
Übliche Einsatzgebiete sind Druck, Elektronikfertigung, Serverräume in Rechenzentren und
Konservierung von Kunstwerken.

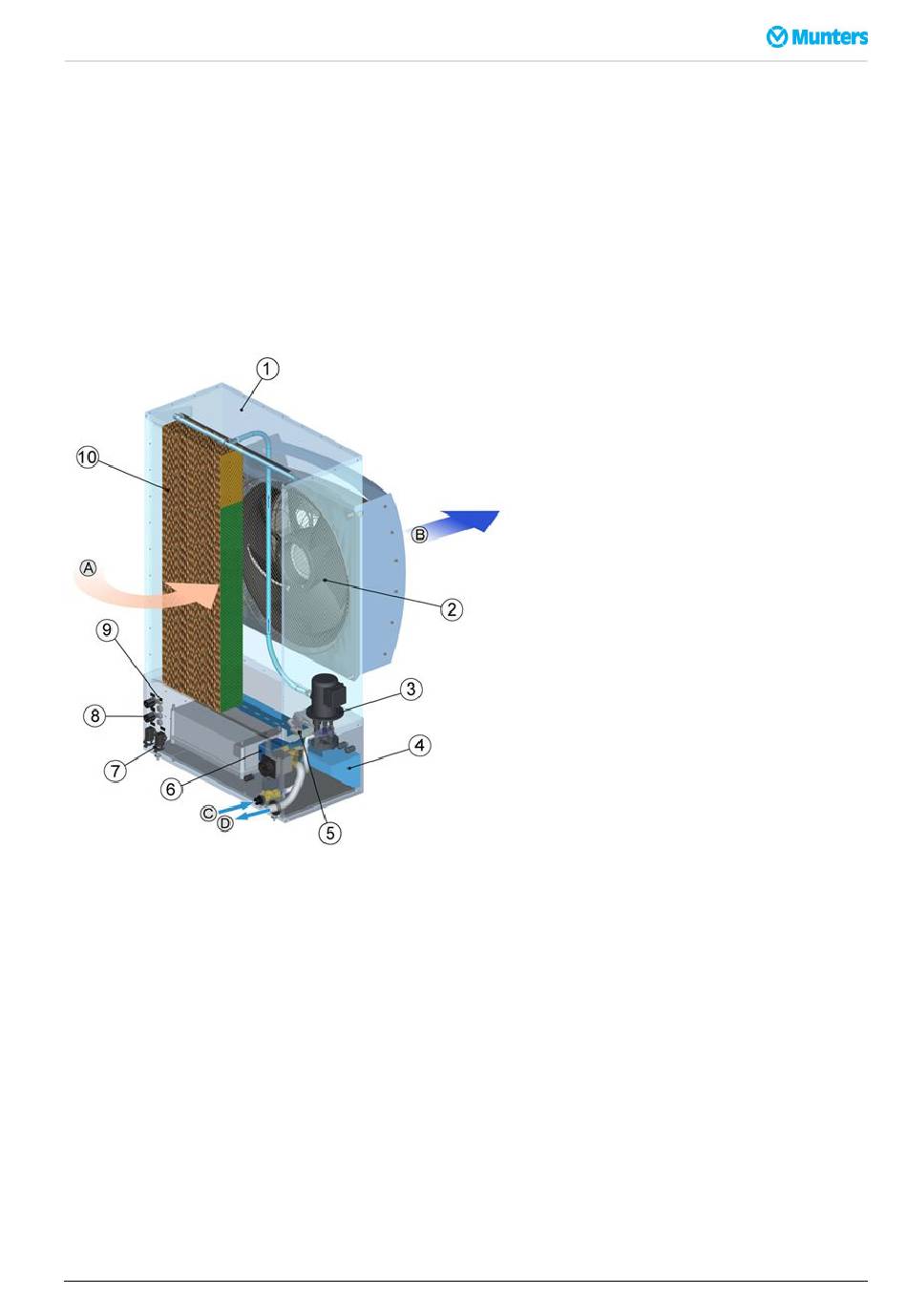

Abb 3.1 Produktbeschreibung
A. Warme und trockene Luft
B. Gekühlte und befeuchtete
Luft
C. Wasserversorgung
D. Ablauf
1. Rahmen
2. Gebläse
3. Pumpe
TDE-HM3-C1708
4. Wanne
5. Füllstandschalter
6. Entleerungsventil
7. Anschlüsse TCP/IH, HMI
8. Anschlüsse Luftfeuchte-/Temperatur-Sensor, RS485
9. Öffnungen für externe Verkabelung
10. Verdunstungsmedium
Produktdesign
5
