4.8 Feuchtigkeits-/Temperatursensor
4.8.1 Standardmäßiger Sensoranschluss
V V V ORSICHT!
ORSICHT!
ORSICHT!
Der Anschluss des Feuchtigkeitssensors darf nur durch entsprechend qualifiziertes Personal erfolgen.
Befolgen Sie die nachfolgenden Anweisungen, um das Feuchtigkeitssensor-Anschlusspaket zu montieren
und an den Sensor anzuschließen.
Verwenden Sie ein dreiaderiges Signalkabel.
Verbinden Sie +RH und +T mit einem Überbrückungskabel.

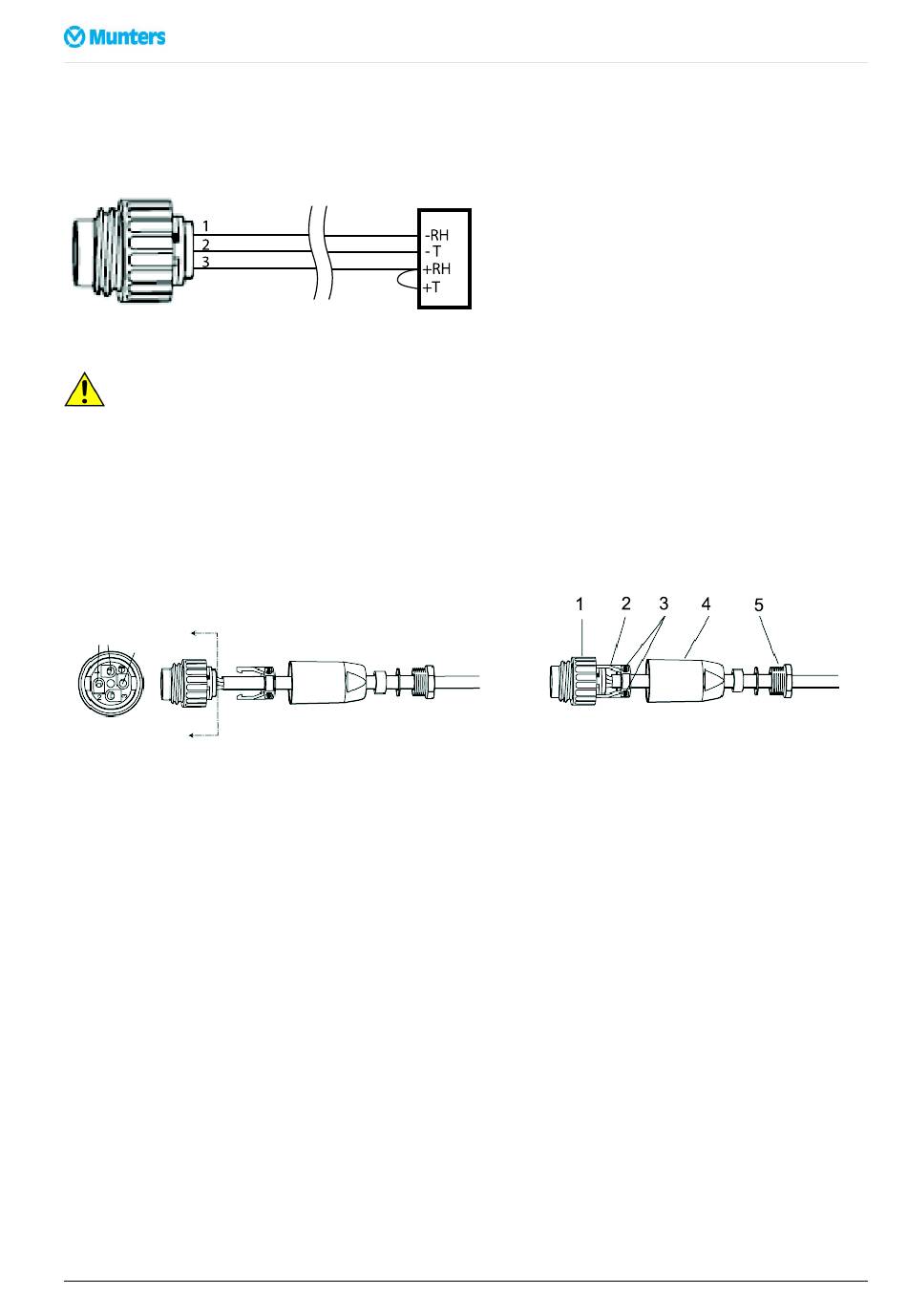

Abb 4.3 Anschluss der Leitungen und Montage des Feuchtigkeitssensor-Anschlusspakets
1. Schließen Sie die Drähte zwischen Stecker und Sensor wie folgt an: Pin 1 = -RH, Pin 2 = -T, Pin 3 =
+RH
2. Beachten Sie das Überbrückungskabel zwischen +RH und +T.
3. Bringen Sie die Anschlussklemme (2) am Stecker (1) an.
4. Ziehen Sie die Anschlussklemmschrauben (3) fest.
5. Bringen Sie die Abdeckung (4) am Stecker (1) an.
6. Befestigen Sie den Flansch (5) an der Abdeckung (4).
Stecken Sie die mit RH/T gekennzeichnete Buchse an der Rückseite des Befeuchters ein.
Wenn mehrere Befeuchter in einem Raum installiert sind, kann ein einziger Sensor verwendet werden. Dies
wird bei der ersten Inbetriebnahme eingerichtet.
Der Installationsort für den Feuchtigkeitssensor muss so gewählt werden, dass er die allgemeine
Feuchtigkeit im Raum zuverlässig erfasst.
Insbesondere sollte der Feuchtigkeitssensor nicht in der Nähe von Wärmequellen oder störenden
Luftströmen oder unmittelbar in dem vom Befeuchter ausgehenden Luftstrom angebracht werden.
12
Installation
HM3 Befeuchter
TDE-HM3-C1708
