4.5 Anlage auf Konsolen montieren
1. Überzeugen Sie sich, dass die Anlage vom Stromnetz getrennt ist.
2. Beachten Sie den Mindestabstand zur Wand in Abb 4.1 , (mm/Zoll), um ausreichend Luftzirkulation
und Wartungsfreiraum zu gewährleisten.

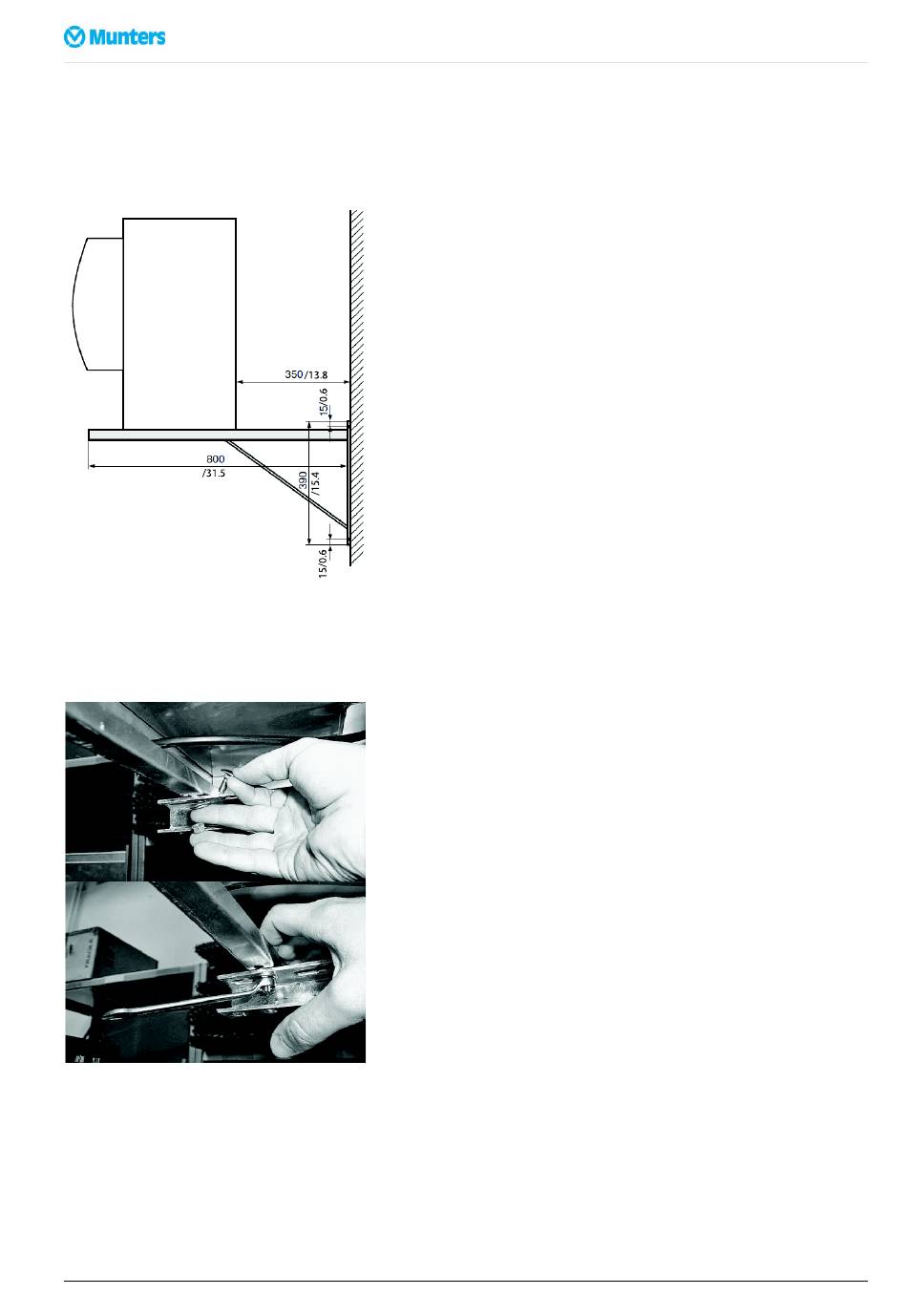

Abb 4.1 Position auf den Konsolen
3. Nehmen Sie die Bodenplatte der Anlage ab.
4. Befestigen Sie die Anlage mit den mitgelieferten Schrauben, Muttern und Unterlegscheiben an den
Konsolen.
5. Bringen Sie die Bodenplatte wieder an.
6. Stellen Sie die Leitbleche an der Anlagenvorderseite so ein, dass der Luftstrom in die gewünschte
Richtung gelenkt wird.
HINWEIS!
Bei zu steiler Einstellung der Leitbleche ist der Luftstrom beeinträchtigt. Als maximaler
Einstellwinkel werden 45
10
°
empfohlen.
Installation
HM3 Befeuchter
TDE-HM3-C1708
