HM3 Befeuchter
4.9 Anschluss der Modbus RS485-Kommunikation
Siehe Montageanweisungen für den Stecker in 4.8.1, Standardmäßiger Sensoranschluss.
Pinbelegung: Pin 1 = A+, Pin 2 = B-, Pin 3 = REF.
Stecken Sie die mit RS485 gekennzeichnete Buchse an der Rückseite des Befeuchters ein.
4.10 Anschluss der BACnet-Kommunikation
Das BACnet-Kommunikationsmodul ist optional. Ein Netzwerkkabel muss an das Modul im Innern der
Climatix Steuerung angeschlossen sein.
Weitere Informationen finden Sie im HM3 Inbetriebnahmeleitfaden.
4.11 Anschluss der Modbus TCP/IP-Kommunikation
Stecken Sie ein Netzwerkkabel in die mit TCP/IP gekennzeichnete Buchse an der Rückseite des Befeuchters
ein.
4.12 Anschluss der Steuerungssystem-HMI

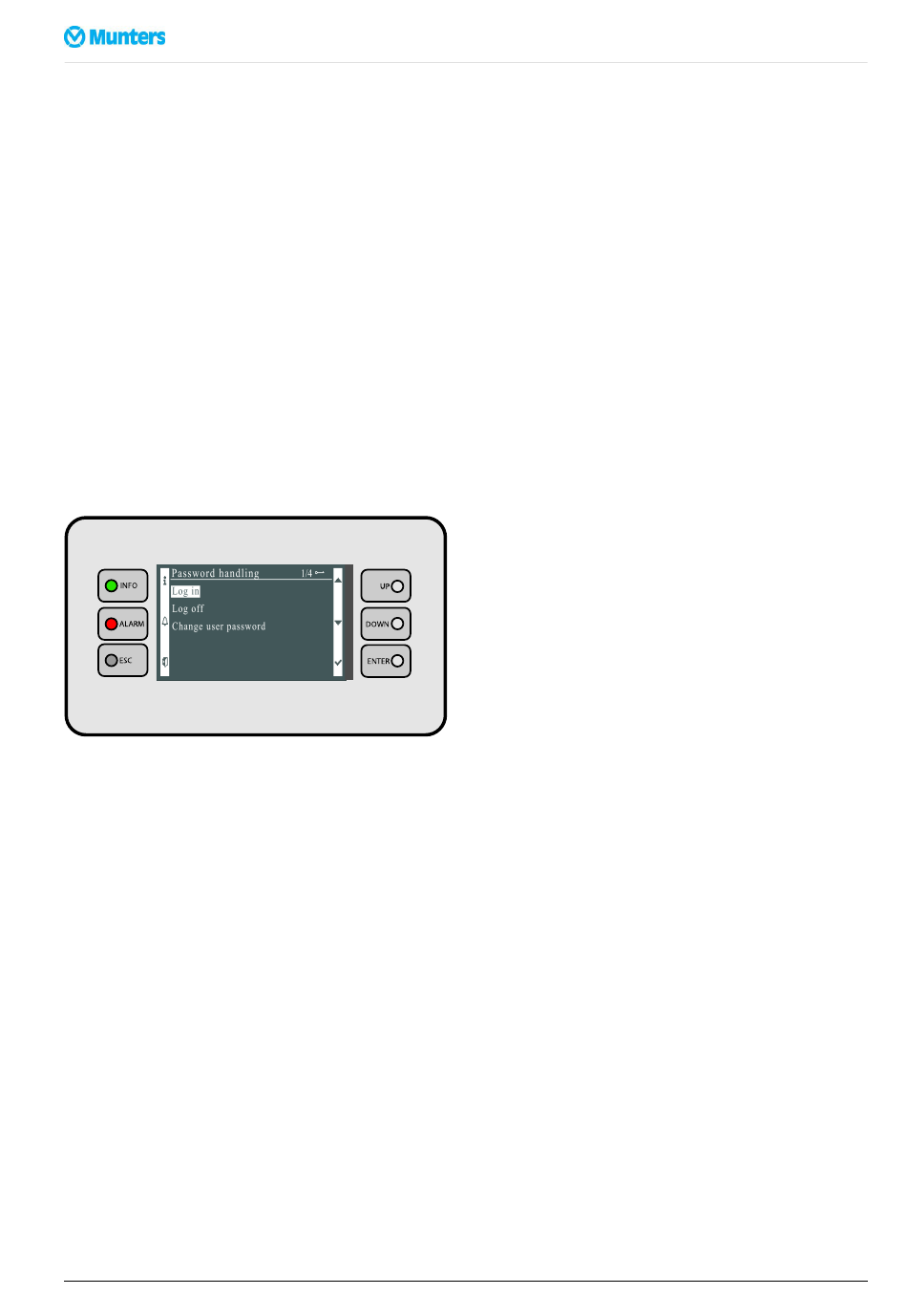

Abb 4.4 Climatix Steuerungssystem-HMI
Stecken Sie den Stecker des Displays in die mit HMI gekennzeichnete Buchse an der Rückseite des
Befeuchters ein.
Installieren Sie die HMI-Halterung in einer geeigneten Position.
Positionieren Sie die HMI so, dass die Status-LED gut sichtbar ist.
