Préparation MISTRAL PREMIUM ; SYSTEM
• Sortir le MISTRAL de l'emballage.
• Desserrer les vis (3) pour ouvrir recouvrement du boîtier de raccordement (2).
• Desserrer le raccord fileté du raccordement au secteur (5).
• Si nécessaire, desserrer le raccord fileté de l'interface (6).

Montage

• Cet appareil ne doit être monté que par des spécialistes dûment formés.
• La température ambiante ne doit pas être supérieure à 65 °C
• Le montage doit garantir
– que l'appareil ne sera alimenté qu'en air froid,
– qu'il n'y aura pas d'accumulation de chaleur.
– que l'appareil ne sera pas soumis au flux d'air chaud d'un autre appareil.
• Protéger le MISTRAL des vibrations mécaniques et des secousses.
• Fixer le MISTRAL au éclisses de montage (1) par quatre vis Ø M4.
• Éviter de positionnement l'appareil à la verticale. Si une position à la verticale ne peut être évitée, garantir le
refroidissement de l'appareil – risque de surchauffe.
• Voir en page 3 (taille) pour les dimensions d'installation
• Si l›air est chargé de poussières, utilisez un filtre en acier inoxydable (voir Accessoires) au niveau de raccord
de ø 38 pour tuyau d'air ou filtre en acier inoxydable (8)
• Si les poussières sont particulièrement critiques (par exemple poussières métalliques, électroconductrices ou
humides), des filtres spéciaux doivent être utilisés pour éviter des courts-circuits dans l›appareil.
Attention : toujours utiliser l'appareil avec une alimentation en air !
Raccordement
• Le MISTRAL doit être raccordé par des spécialistes.
• Dans le raccordement au secteur, un dispositif de coupure du réseau électrique omnipolaire doit être présent !
• Il doit être assuré que les câbles de raccordement ne pourront pas toucher le tube de la résistance et qu'ils ne
seront pas soumis au flux d'air chaud.
• L'appareil doit être raccordé selon le schéma de raccordement et la disposition des bornes aux pages 4, 5, 6
(schéma de câblage) de la notice d'instructions :
– Réaliser le câblage dans le boîtier de raccordement (9).
• ATTENTION : Pour le MISTRAL PREMIUM, vérifier les réglages du sélecteur de codage (voir le schéma de
câblage aux pages 4 ou 5).
• Serrer le raccord fileté pour la connexion au secteur (5) et le raccord fileté
de l'interface (6) .
• Monter le recouvrement du boîtier de raccordement (2) avec les vis (3).
• Raccorder le MISTRAL au secteur.

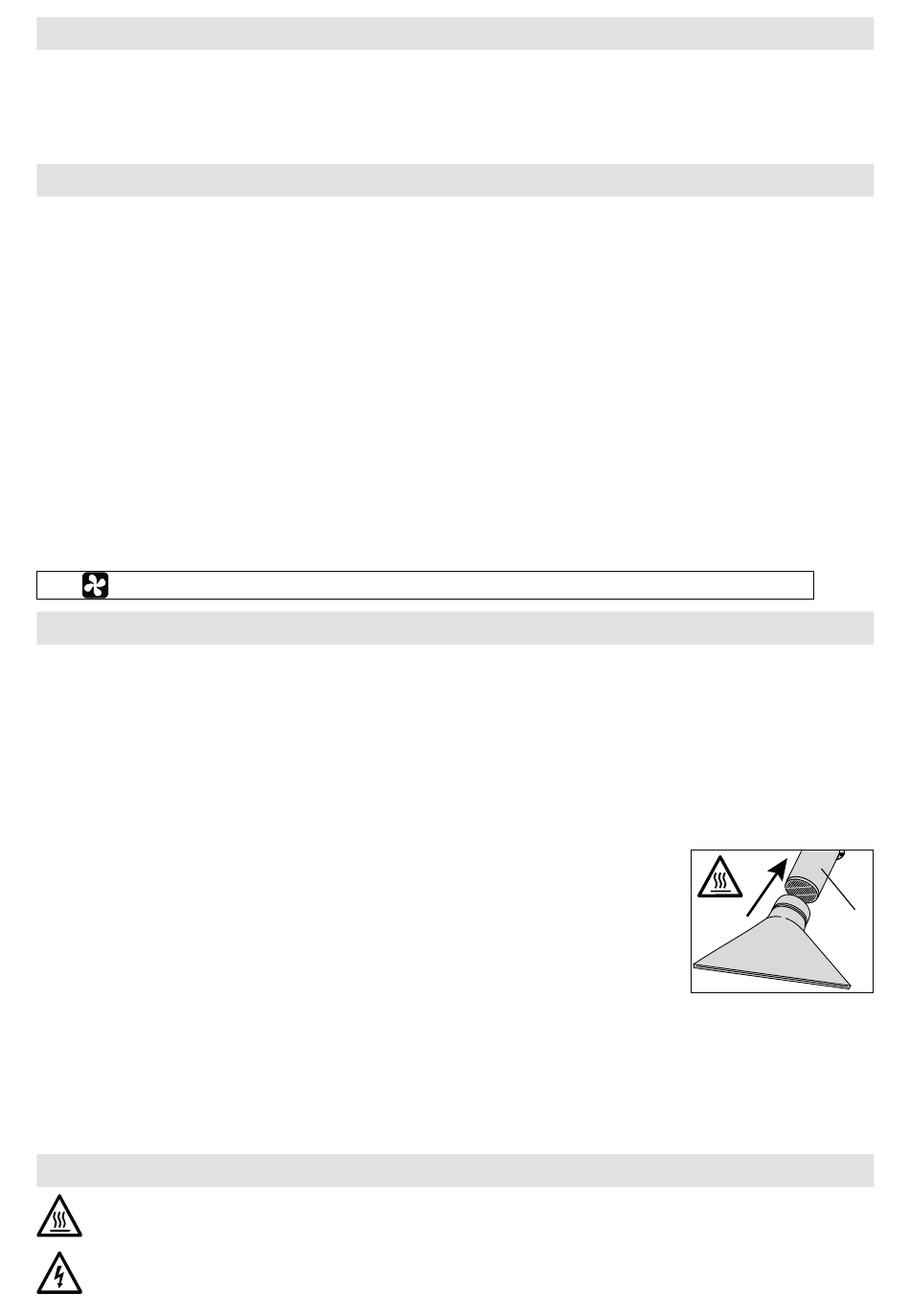

• Si besoin est, faire glisser la buse ou le réflecteur sur le tube de la résistance (4).
• Il faut veiller à ce que l'air chaud circule librement, étant donné que l'appareil risquer-
ait d'être détérioré en cas d'accumulation de chaleur (risque d'incendie !).
• Mettre sous tension.
• Régler le MISTRAL PREMIUM à la puissance de chauffe souhaitée avec le potentiomètre (10).
• Régler le MISTRAL PREMIUM sur l'allure 0 avec le potentiomètre (10) et le laisser refroidir.
• Laisser refroidir le MISTRAL SYSTEM après fonctionnement à chaud.
Changement de la buse / du réflecteur
Risque de brûlure ! Ne pas toucher le tube de résistance ni la buse lorsqu'ils sont chauds.
Lorsque la buse ou le réflecteur doivent être changés, laisser refroidir l'appareil au préalable.
L'appareil doit être déconnecté du réseau électrique sur tous les pôles avant d'ouvrir le boîtier du poten-
tiomètre externe.
