weRkzeUgBedienUng veRpRessweRkzeUg

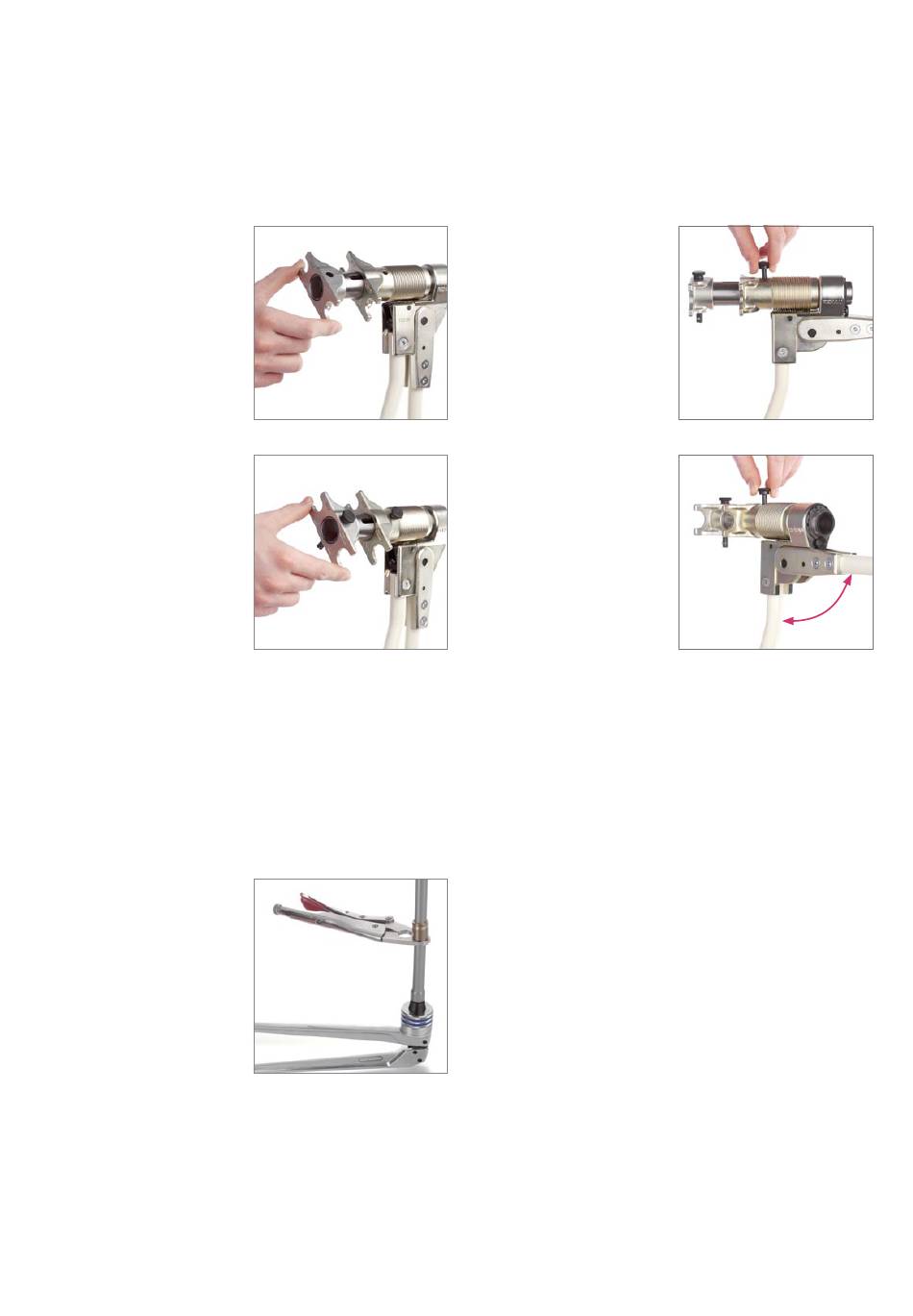

1. Zum Aufschieben der
Verpressjoche immer zuerst
langes Verpressjoch und dann
kurzes Verpressjoch auf den
Werkzeugzylinder aufschieben.
3. Durch Drehen des
Werkzeugzylinders können die
Verpressjoche in die richtige
Arbeitsposition gebracht werden.
Mit der Rohrgripzange kann die
Schiebehülse beim Herstellen von
vertikal verlaufenden Leitungen
gehalten werden. Die Rohrgrip-
zange dient auch dazu, um
Isolierung oder Wellrohr zurück-
zuschieben und festzuhalten, um
den nötigen Platz zum Herstellen
der Schiebehülsenverbindungen
zu schaffen.
2. Anschließend kurzen Steckstift
in das lange Joch und langen
Steckstift in das kurze Joch
vollständig einstecken.
Achtung:
Auf identische Ausrichtung der
Doppeljoche (z.B. Abm. 25) ach-
ten! Steckstifte immer vollständig
einstecken!
4. Verpressjochwechsel immer in
Ausgangsposition (Werkzeug-
hebel in max. Auslegung) durch-
führen.
max.
