rautool m-light
DE Bedienungsanleitung
En operating instructions
fr mode d'emploi
IT
istruzioni per l'uso
www.rehau.de
856603
Construction
* Des solutions polymères à l'infini
Automotive
Technische Änderungen vorbehalten
Industry
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rehau RAUTOOL M-LIGHT

Inhaltszusammenfassung für Rehau RAUTOOL M-LIGHT

  • Seite 1 DE Bedienungsanleitung En operating instructions fr mode d’emploi istruzioni per l’uso www.rehau.de 856603 Construction * Des solutions polymères à l’infini Automotive Technische Änderungen vorbehalten Industry...
  • Seite 2 Inhalt / contents / sommaIre / IndIce Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Operating instructions .

  • Seite 3: Inhaltsverzeichnis

    InhaltsverzeIchnIs Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Lieferumfang/Ersatzteile/Zubehör .

  • Seite 4: Sicherheitshinweise

    Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten 8 . Betreiben Sie das Gerät nur mit REHAU Originalteilen und Zubehör 9 . Lassen Sie Wartungs- und Reparaturarbeiten nur in einem von REHAU autorisierten Servicecenter ausführen .
  • Seite 5 Bestimmungsgemäßer Gebrauch: Das Werkzeug ist ausschließlich für die Verarbeitung vom Schiebehülsensys- tem RAUTITAN PX in der Kombination PX/PX, PX/MX, PX/SX bzw . PX/RX im Abmessungsbereich 16 und 20 mm (siehe Abb . 1) bestimmt . Benutzen Sie das Werkzeug nicht für andere Systeme bzw . Kombinationen oder Dimensio- nen .

  • Seite 6: Lieferumfang/Ersatzteile/Zubehör

    Art .-Nr . 139612-001 Art .-Nr . 244581-001 Aufweitzange RO; Rohrschere 16/20 RAUTITAN; Art .-Nr . 139592-001 Art .-Nr . 247474-001 Koffer RAUTOOL M-light; Art .-Nr . 204355-001 Detaillierte Beschreibungen des Zubehörs/Ersatzteile sind in der jeweils aktuellen Technischen Information/Bedienungsanleitung zu entnehmen.

  • Seite 7: Aufbau/Konstruktion

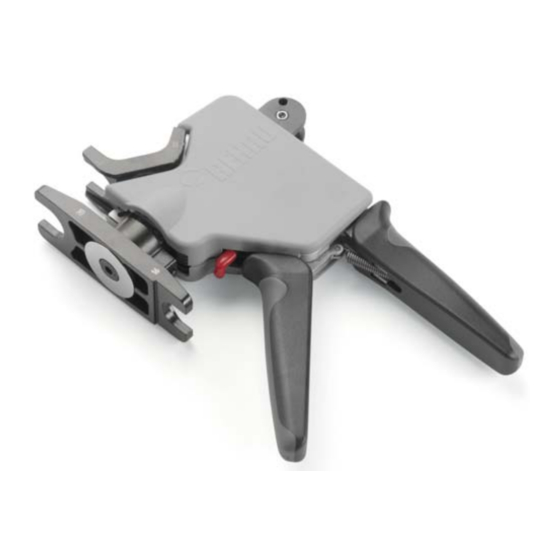

    aufbau/konstruktIon 1 Verpressjoch 1 2 Verpressjoch 2 3 Lasche 4 Notentriegelung (Innen 6-Kantschraube SW5) 5 Druckknopf 6 Lösehebel 7 Gehäuse 8 fester Griff 9 beweglicher Griff Abb. 2...

  • Seite 8: Werkzeugbedienung

    werkzeugbedIenung Öffnen des Werkzeuges Zum Öffnen der Zange ist wie folgend beschrieben vorzugehen: - Griffe 8 und 9 schließen und geschlossen halten - Lösehebel 6 in Pfeilrichtung nach unten drücken Das Werkzeug ist maximal geöffnet, wenn die Lasche 3 bündig mit dem Gehäuse 7 abschließt (siehe Markierung in Abb .

  • Seite 9: Montageablauf

    montageablauf Bei Nichtbeachtung dieser Anweisung kann dies zu Beschädigungen an der Verbindungstechnik, zu Sachschäden am Werkzeug und zu Personen- schäden führen! 1 . Rohr mittels Rohrschere gratfrei und rechtwinklig auf das gewünschte Maß ablängen . Achtung: Haltehand mit Sicherheitsabstand zur Rohrschere . Keine Sägen o .ä . verwen- den! 2 .
  • Seite 10 6 . Durch wiederholte Hebelbewegungen (Öffnen und Schließen der Griffe) . . .anschließend Werkzeug mit Lösehebel 6 öffnen . Schiebehülse bis zum Fittingkragen aufschieben . 7 . Hebelbewegungen bis zu einem hörbaren Klick weiter durchführen . Bei 10 . Fertig verpresste Schiebehülsenverbindung . Schiebehülse bündig zum weiteren Hebelbewegungen öffnet sich das Werkzeug wieder leicht .

  • Seite 11: Wichtige Hinweise

    Achtung: Kein Fett auf die Oberfläche der Aufweitsegmente, welche in Kontakt mit dem Rohr kommen, auftragen! Ihr Werkzeug ist mit dem REHAU Aufweitsystem RO ausgestattet . Um Schäden am Rohr zu vermeiden, keine Teile des REHAU Aufweitsys- tems RE (bis 1996) mit Komponen- ten des REHAU Aufweitsystemes RO kombinieren .

  • Seite 12: Fehlerbehebung/Wartung

    fehlerbehebung/wartung Fehlerbehebung Wartung und Reparatur Wird die Verbindung nicht korrekt in das Werkzeug eingelegt (z . B . falsch Das Verpresswerkzeug ist stets sauber zu halten . Verschmutzungen sind mit eingelegter Fitting), so kann die Pressung nicht vollendet werden und das geeigneten Reinigungsmitteln zu entfernen .

  • Seite 43: Guarantee Period

    GARANTIE-KARTE / GUARANTEE CARD CERTIFICAT DE GARANTIE / GARANZIA Artikel: / Article: Artikel: / Article: Article : / Articolo: ________________________________________ Article: / Articolo: Nr.: / No.: / N° : / Codice: ________________________________________ Nr.: / No.: / No.: / Codice: Seriennummer: / Serial number: N°...
