Eliwell EW03 Bedienungsanleitung

EW03
Kühlstellenregler
Bedienungsanleitung

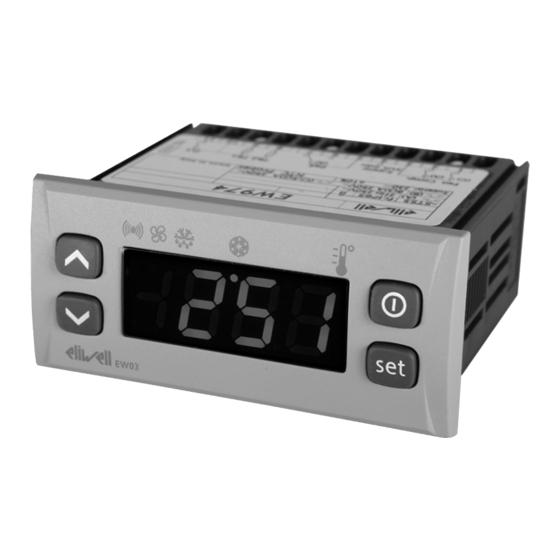

Eliwell Kühlstellenregler EW03
EINSCHALTEN DES REGLERS
Nach dem einschalten des Regler erfolgt
ein Test des Displays und der LED's für ca.
5 Sek.
Anschließend Anzeige der
Raumtemperatur RT.
PROGRAMMIEREBENE
In die Programmierebene gelangt man
durch drücken von set für mehr als 5 Sek.
Falls ein Passwort eingegeben wurde wird
es zunächst abgefragt (Parameter PA) und
muss eingegeben werden. Danach
erscheint der erste Parameter. Bei
Falscheingabe des Passworts erscheint PA
erneut. Sollten Sie das Passwort vergessen
haben wenden Sie sich bitte an den zustel-
ligen Ranco Vertrieb. Zur Anwahl weiterer
Parameter betätigen Sie oder . Zum
Ändern eines Parameters drücken Sie bitte
kurz die set Taste und ändern den dann
angezeigten Parameterwert mit
Zum Bestätigen erneut set drücken, der
geänderte Parameterwert wird gespeichert
und der Parameter wieder angezeigt. Es
erfolgt ein automatischer Rücksprung in
die vorherige Ebene wenn für 15 Sek.
keine Taste betätigt wird (timeout). Ein
vorher geänderter Wert bleibt geändert.
Hinweis: Wir empfehlen, nach Abschluss
der Parameteränderung einen Netzreset
des Reglers vorzunehmen.
SOLLWERTEINSTELLUNG
Die Sollwerteinstellung erfolgt durch
kurzes drücken von set, es erscheint SP in
der Anzeige. Durch nochmaliges drücken
von set wird der aktuelle Sollwert
angezeigt. Nun kann der Sollwert mit
oder auf den gewünschten Wert geän-
dert werden. Zum Bestätigen erneut set
drücken, der geänderte Parameterwert

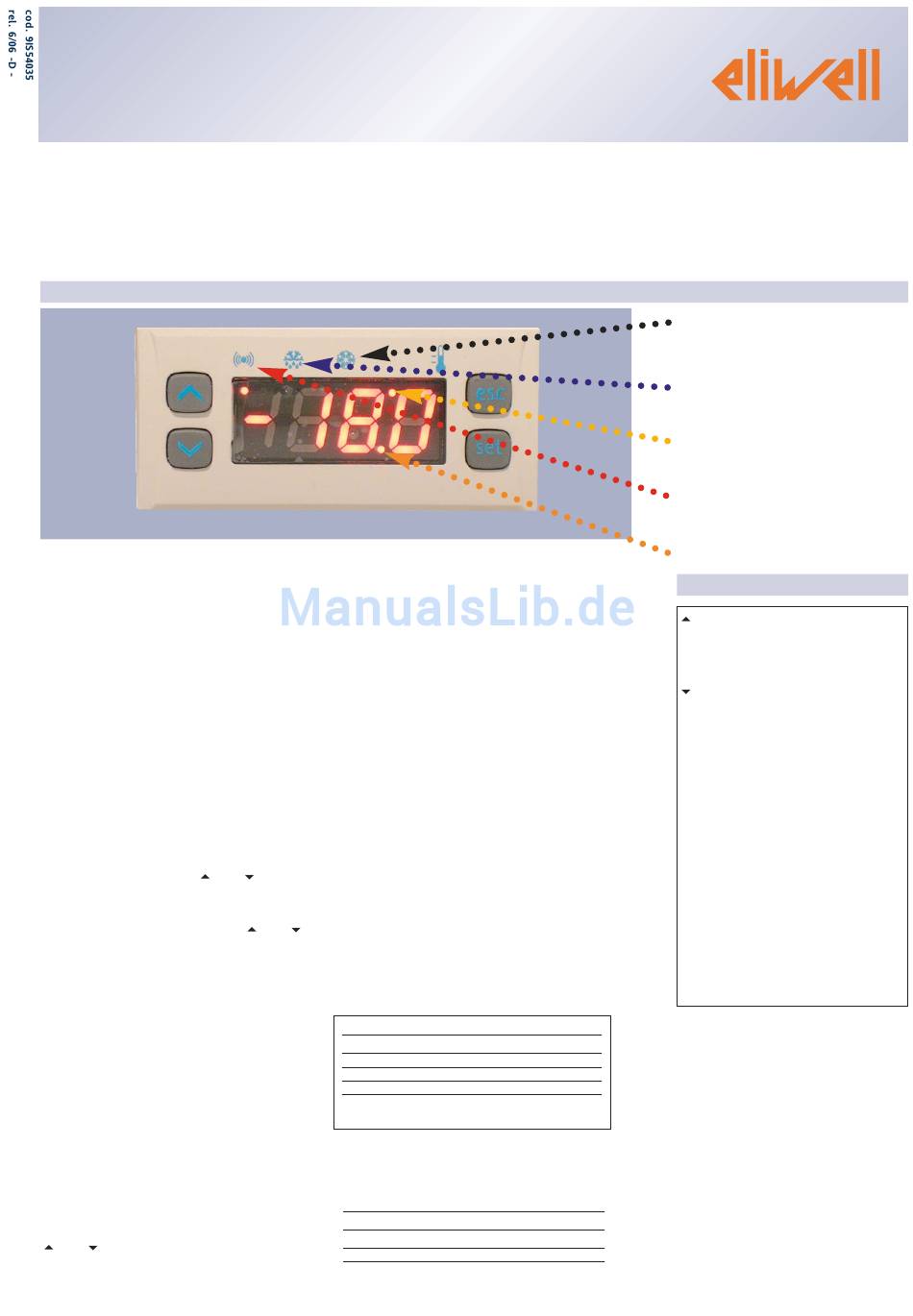

Bedienfront und LEDs
wird gespeichert und SP angezeigt. Wird
für 15 Sek. keine Taste betätigt (timeout)
oder esc gedrückt erfolgt ein Rücksprung
in die nächst höhere Ebene. Ein vorher
geänderter Wert bleibt geändert.
ABTAUUNG
Die Abtauung erfolgt automatisch über
Zeitintervall oder manuell über Taste.
Während eines Abtauzyklus wird das
Kühlenrelais abgeschaltet. Die Abtauung
endet nach Ablauf der Abtauzeit dE.
Manuell: Die Einleitung erfolgt durch
drücken der Taste esc für 5 Sek. Ist
Parameter Od >0 blinkt das Display 3mal
um anzuzeigen, dass die manuelle
Abtauung nicht eingeleitet wird.
Automatisch: Der Start erfolgt nach dem
unter dt eingestellten Intervall, sowie in
Abhängigkeit der Einstellung unter
Parameter dC.
Keine Abtauung wird eingeleitet wenn
oder .
dt=0 oder bereits die manuelle Abtauung
aktiviert ist.
DIAGNOSE
FEHLER
DISPLAY
Fühler 1 (RT Raumtemp.)
E1
E2 Fühler 2 (VT Verdampfertemp.)
E1 >dauernde Anzeige
E2 >Anzeige wechselnd mit RT
E1+E2 >Anzeige wechselnd alle 2 Sek.
Fehler E1 führt in Abhängigkeit der
Einstellungen der Parameter On+OF zu
folgendem Verhalten:
On OF
0 0
0 >0
>0 0
>0 >0
• Kühlstellenregler für Plus- und Minuskühlstellen
• Abtauung über Intervall, Abtauende über Verdampfertemperatur,
Heißgasoption
• 3,5 -stellige Digitalanzeige
• Einfache Bedienung (Parametereingabe in einer Ebene)
• TTL-Schnittstelle für Anschluss an Copy Card
Fehler E2 führt bei aktiver Abtauung zu
deren Beenden über Zeit, entsprechend
der Einstellung von Paramter dE.
Kompressor Relais
aus
aus
dauernd ein
ein/aus
(Arbeutzyklus)
KÜHLEN
• ein: Kühlenrelais eingeschaltet
• blinkt: Verzögerung oder
Schutzfunktion aktiv
ABTAUUNG
• ein: automtatisch Abtauung aktiv
• blinkt: manuelle Abtauung aktiv
Sollwert/Programmierung
• ein: während der Sollwerteinstellung
• blinkt: während der Parametereinstellung
ALARM
• ein: Alarm aktiv
• blinkt: Alarm quittiert
VORZEICHEN
TASTEN
• Erhöhung eines Wertes
• Anwahl des nächsten Parameters
• Verringern eines Wertes
• Anwahl des vorherigen
Parameters
esc
• Rücksprung in die vorherige
Ebene
• Aktvierung manuelle Abtauung
<5 sek.drücken>
set
•Anwahl des Sollwerts (SP)
<kurz drücken>
•Zugang zur Parameterebene
<5 sek. drücken>
•Bestätigung des eingestellten
Wertes
