3.6 Подключение к электропитанию и эл. схема

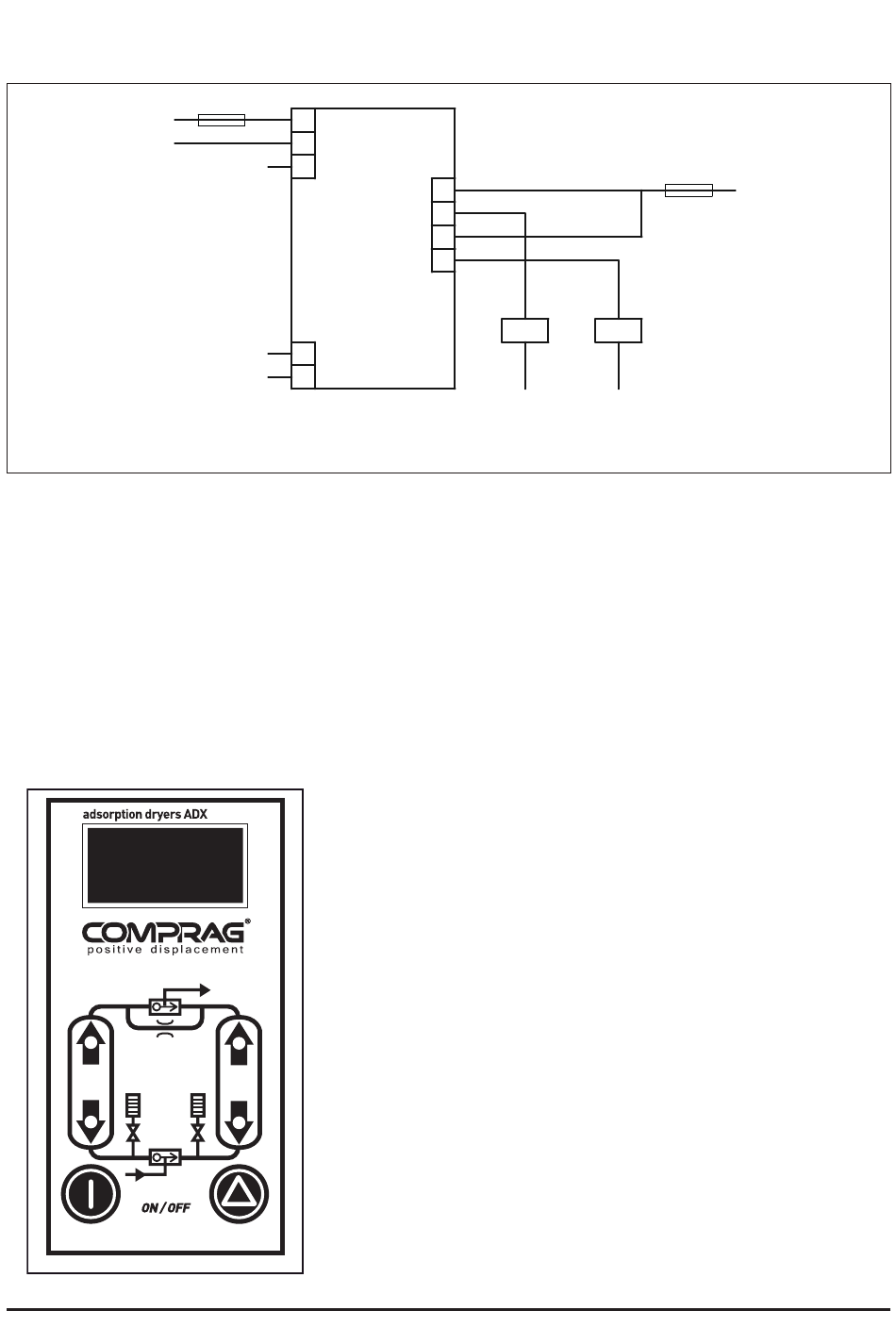

На рисунке 3.6.1 изображена схема электрическая принципиальная на осушители
220V
N
Рис. 3.6.1. Схема электрическая принципиальная
Только квалифицированный персонал должен выполнять соединение оборудования к
силовому электропитанию. Перед выполнением соединений необходимо убедиться, что
напряжение и частота в электросети соответствуют значениям в таблице 2.1. Допустимое
отклонение напряжения составляет ±10%.
4.Эксплуатация
4.1 Панель управления
COMPRAG ADX –Осушитель адсорбционный с холодной регенерацией
F1
X1
X2
X3
PE
R
X4
YV1
X5
YV1
Рис. 4.1. Панель управления
On/Off – включение/выключение автоматической сме-
ны колонн.
Горит красный индикатор – происходит процесс осуш-
ки в колонне.
Горит зеленый индикатор – происходит процесс регене-
рации в колонне.
На экране указано время до смены цикла.
Осушитель работает полностью в автономном режиме с
точки зрения панели управления и не требует никаких
настроек.
X6
YV2
X7
YV2
X8
YV3
X9
YV3
YV2
N
1) R - контроллер
2) YV2, YV3 - электромагнитные клапана
3) F1, F2 - предохранители
F2
220V
YV3
N
