Назначение; Принцип Работы - Comprag ADX20 Bedienungsanleitung

Расход воздуха*, (м3/мин)
Макс. рабочее давление, Бар
Макс. температура сжатого возду-
ха на входе в осушитель, ° С 0 С
Min/Max температура окружаю-
щей среды, ° С
Температура точки росы, ° С
Напряжение (фаз/В/Гц)
Тип адсорбента
Количество адсорбента, кг
Резьбовое соединение,
Вход / Выход
* Смотри пункт 2.4
2.2 Назначение
Осушитель предназначен для осушения сжатого воздуха, используемого в промышлен-
ных целях. Запрещается использовать осушитель в помещениях, в которых существует
опасность пожаров или взрывов, или проводятся работы, в ходе которых выделяются
вещества, представляющие угрозу в плане пожарной безопасности (растворители, вос-
пламеняющиеся пары, спирты и т.д.). В частности, запрещается использовать осушитель
для производства воздуха, предназначенного для дыхания. Подобное использование
допускается, если провести очистку сжатого воздуха до класса чистоты воздуха пригод-
ного для дыхания, соответствующего нормам местного законодательства!
Оборудование должно использоваться только по назначению. Использование оборудо-
вания для других целей считается неправильным и необоснованным. Производитель не
несет ответственности за любой ущерб, причиненный в результате неправильного или
необоснованного использования оборудования.
2.3

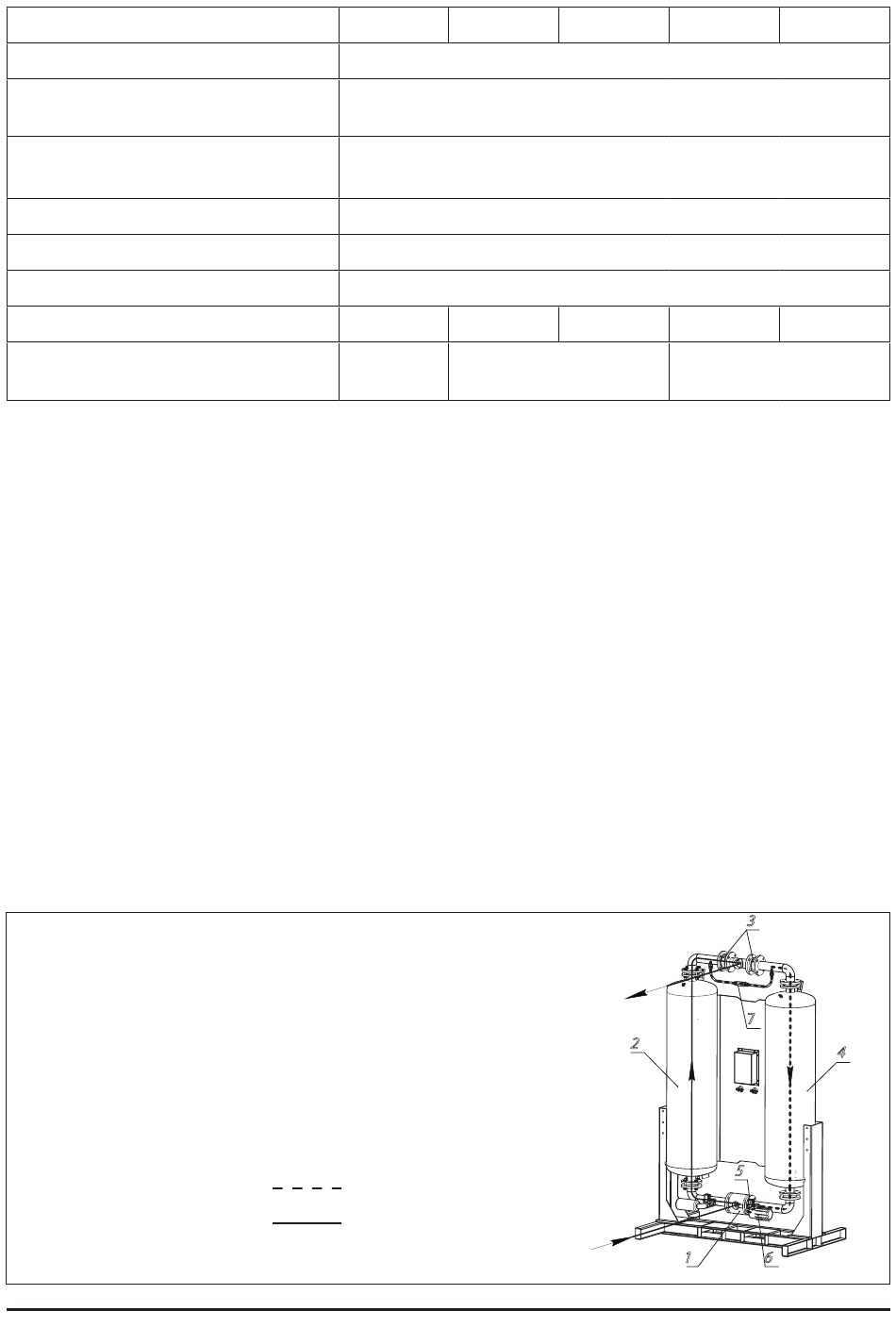

Принцип работы
1. Клапан перепускной
2. Колонна правая
3. Клапан обратный
4. Колонна левая
5. Клапан электромагнитный (PV)
6. Глушитель
7. Форсунка
46
9,0 12,5
+55
+5/+45
-40
1/220/50
Оксид алюминия
135 190
G1 1/2' G2 1/2' / G2'
Воздух для осушки
Осушаемый воздух
16 20
10
240 300
G3' / G2 1/2'
3
7
2
5
1
25
375
4
6
