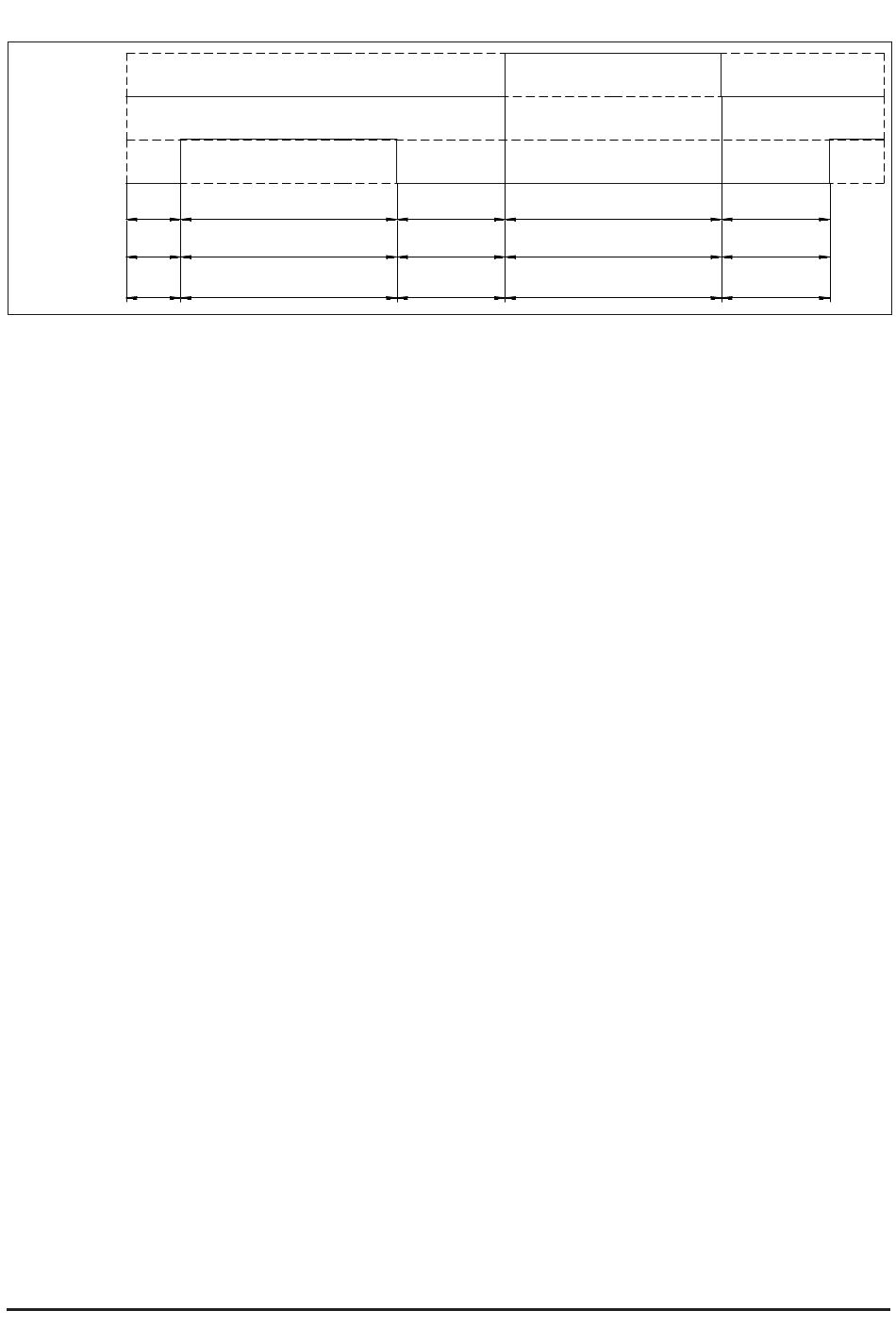

Циклограмма открытия и закрытия электромагнитных пневматических клапанов (PV) 5.
PV4 PV4
PV2 PV2
ADX 20 AD X 20 - AD X 90 - ADX 90
1 5ñåê 1 5 сек
ADX1 25 - ADX250 AD X 1 25 - AD X 250
30ñåê 30 сек
Delay D elay
PV4 – электромагнитный клапан левой колонны
PV2 – электромагнитный клапан правой колонны
Во время запуска оба электромагнитных клапана РV2 и РV4 закрыты.
Фаза A. Электромагнитный клапан PV2 срабатывает и в колонне 2 снижается давление до
атмосферного. Перепускной клапан 1 переключается на закрытие колонны 2 (так как в этой
колонне нет давления).
Входной поток сжатого воздуха направляется в колонну 4, в которой адсорбирующий материал
поглощает влагу до необходимого параметра.
Через форсунку 7 часть сухого воздуха переходит из колонны 4 в колонну 2, где происходит
его расширение. Поступающий воздух (осушенный и расширенный), проходя через
колонну 2, осушает адсорбирующий материал; влага выбрасывается в атмосферу через
электромагнитный клапан РV2 и глушитель 6. В конце фазы адсорбирующий материал в
колонне 2 полностью регенерируется.
Фаза B. Закрывается электромагнитный клапан PV2, после чего через форсунку 7 в колонне 2
вновь повышается давление до рабочего уровня.
Фаза C. Электромагнитный клапан PV4 срабатывает и в колонне 4 снижается давление до
атмосферного. Перепускной клапан 1 переключается на закрытие колонны 4 (так как в этой
колонне нет давления).
Входной поток сжатого воздуха направляется в колонну 2, в которой адсорбирующий
ёматериал поглощает влагу до необходимого параметра.
Через форсунку 7 часть сухого воздуха переходит из колонны 2 в колонну 4, где происходит
его расширение. Поступающий воздух (осушенный и расширенный), проходя через
колонну 4, осушает адсорбирующий материал; влага выбрасывается в атмосферу через
электромагнитный клапан РV4 и глушитель 6. В конце фазы адсорбирующий материал в
колонне 4 полностью регенерируется.
Фаза D. Закрывается электромагнитный клапан PV4, после чего через форсунку 7 в колонне 4
вновь повышается давление до рабочего уровня.
2.4 Поправочные коэффициенты для пересчёта
производительности.
Все расчёты при проектировании и изготовлении осушителей приводятся к номи-
нальным (стандартным) условиям. Согласно ISO 7183 таковыми являются: рабочее
COMPRAG ADX –Осушитель адсорбционный с холодной регенерацией
270 сек 270ñåê 30 сек 30ñåê
240 сек 240ñåê 60 сек 60ñåê
A A
270 сек 270ñåê
240 сек 240ñåê
B B C C
30 сек 30ñåê
60 сек 60ñåê
D D
