Positionnement de l'appareil photo
1.
2.
3.
4.
Mise en place et positionnement
Le «Ringflash ECO» peut être monté sur un trépied d'appareil photo en utilisant l'un des
deux taraudages [4] (1/4" ou 3/8 de pouce). L'objectif de l'appareil de prise de vue doit
être correctement positionné dans l'ouverture du flash annulaire et soigneusement fixé
par la vis [3]. Si le filetage de 3/8" (Ø 9,65mm) est nécessaire, if suffit de dévisser la
douille filetée de réduction [4].
Pour remplacer la vis de fixation de l'appareil photo [3], procéder de cette manière:
Dévisser les vis [2], enlever la plaque de fixation sur trépied [5] et insérer la vis
souhaitée. Pour le remontage effectuer l'opération inverse.
Pour un positionnement précis de l'appareil photo, le flash annulaire peut être ajusté dans
les deux axes (vertical et horizontal) en utilisant respectivement les vis [1-1 et 2-2].
24

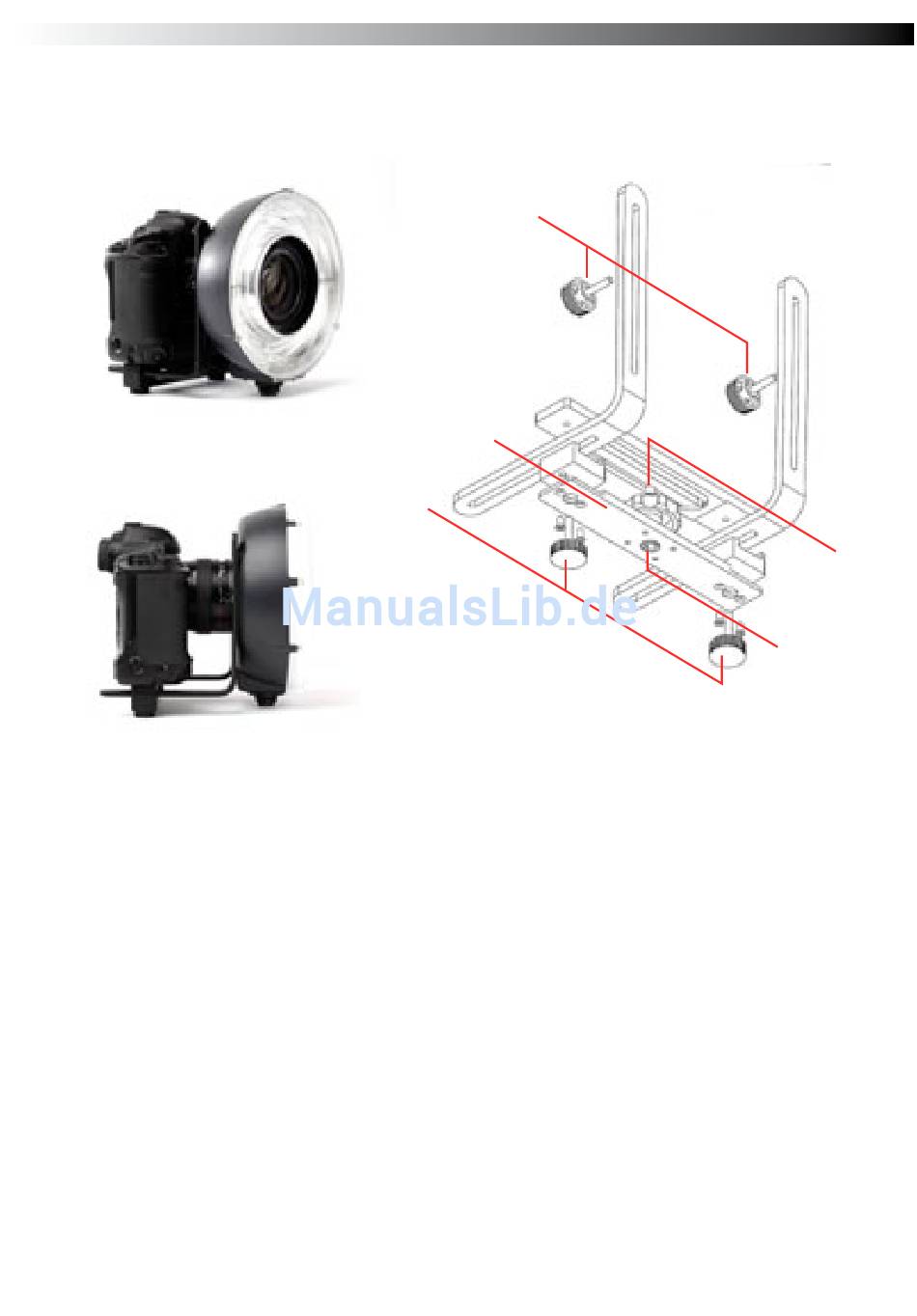

Vis de blocage du réglage vertical
Vis de blocage du réglage horizontal
Vis moletée 1/4" pour la fixation de l'appareil photo
Taraudage pour le montage du support sur un trépied photo. A choix 3/8" ou 1/4"
de pouce, lorsque la douille de réduction est en place.
1
5
2
3
4
