Kamerabefestigung und Positionierung

1.
2.
3.
4.

Positionierung

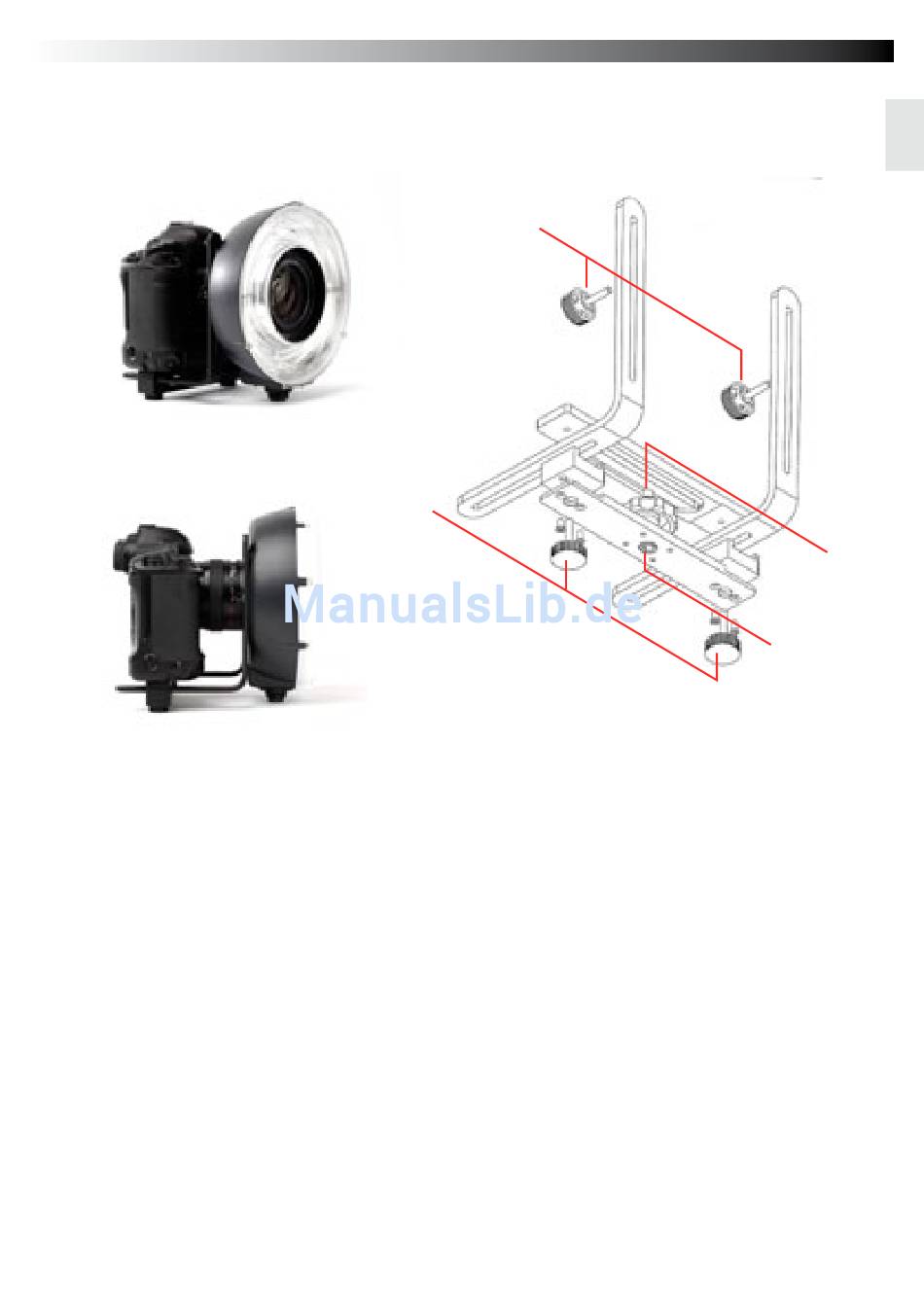

Der Ringblitz kann auf einem Kamerastativ befestigt werden. Zur Befestigung dienen die
beiden Gewinde [4] mit einem 1/4" bzw. 1/8". Das Kameraobjektiv wird nun durch die
Öffnung des Ringblitzes geführt und die Kamera mittels Schraube [3] justiert und sicher
verschraubt. Die Ringblitzeinheit kann sowohl vertikal als auch horizontal innerhalb der
vorgegebenen Schlitze justiert werden. Dazu dienen die Schrauben [1], [2] und [3].
Feststellschrauben Vertikalverschiebung
Feststellschraube Horizontalverschiebung
Schraube 1/4" für Montage der Kamera und links rechts Verschiebung
Gewinde 1/4" und 3/8" für Stativbefestigung
1
2
DE
3
4
