Если напряжение сети не в норме или отсутствует

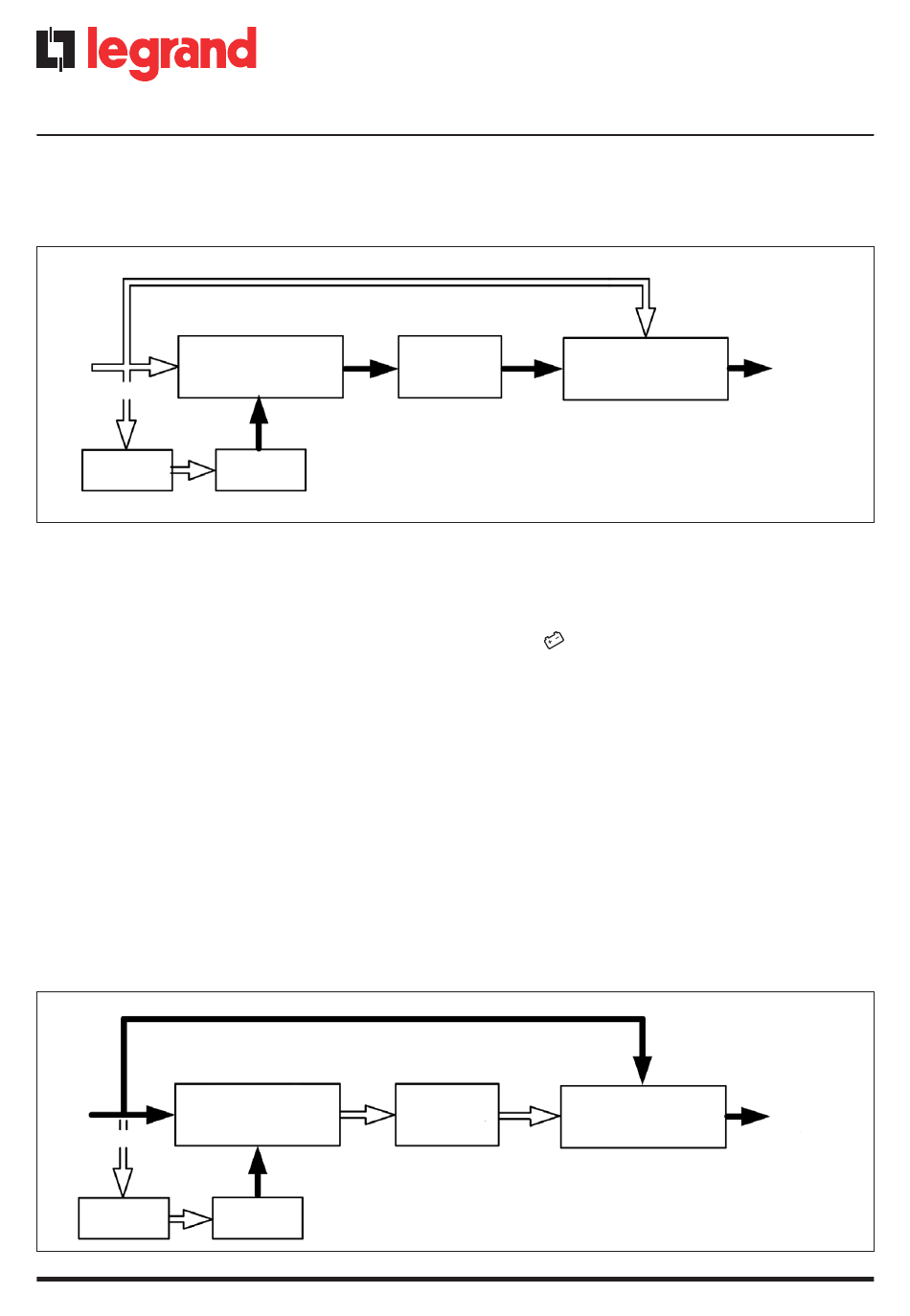

Ниже показана схема работы ИБП, когда напряжение сети не в норме.
Преобразователь АС/DС
Усилитель DС/DС
Сеть
ЗУ
1. Если сеть не в норме, ИБП автоматически и без задержки переходит в автономный режим.
Энергия от батареи поступает в инвертор. Зарядное устройство и преобразователь AC/
DC отключаются. Инвертор преобразует постоянное напряжение в переменное и без
прерывания подает питание на нагрузку. Светодиод
2. Когда сеть возвращается в норму, ИБП включает преобразователь AC/DC, выключает
преобразователь DC/DC и включает зарядное устройство в режим заряда. То есть ИБП
возвращается в режим, схема которого показана на рис. 5.2.
3. При исчезновении напряжения сети ИБП работает, как показано на рис. 5.3. Когда уровень
батарей станет низким, зуммер начнет подавать непрерывный сигнал, пока батареи
не отключатся. Чтобы не допустить глубокого разряда, ИБП автоматически отключит
батареи, когда их уровень опустится до установленного предела.
4. При восстановлении напряжения сети ИБП запустится автоматически и перейдет в
режим, показанный на рис. 5.2.
Состояние перегрузки
Ниже показана схема работы ИБП при возникновении перегрузки.
Преобразователь АС/DС
Усилитель DС/DС
Сеть
ЗУ
146
®
Выпрямитель
Батарея
Выпрямитель
Батарея
6 Управление и сигнализация
Инвертор
горит.
1
2
Инвертор
Статический
переключатель
(SSM)
Статический
переключатель
(SSM)
Выход
Рис. 5.3.
Выход
Рис. 5.4
