Codes sonores

Le tableau suivant contient des statuts communs ASI avec leurs codes sonores.
ASI défectueux, variateur arrêté. Toutes les fonctions inhibées
Erreur clavier de commande
ASI défectueux, les charges continuent à être alimentées par
l'inverter ou Bypass
En mode batteries
Batteries faibles
Port RS-232
Mode service correct
Schéma Bloc de l'ASI

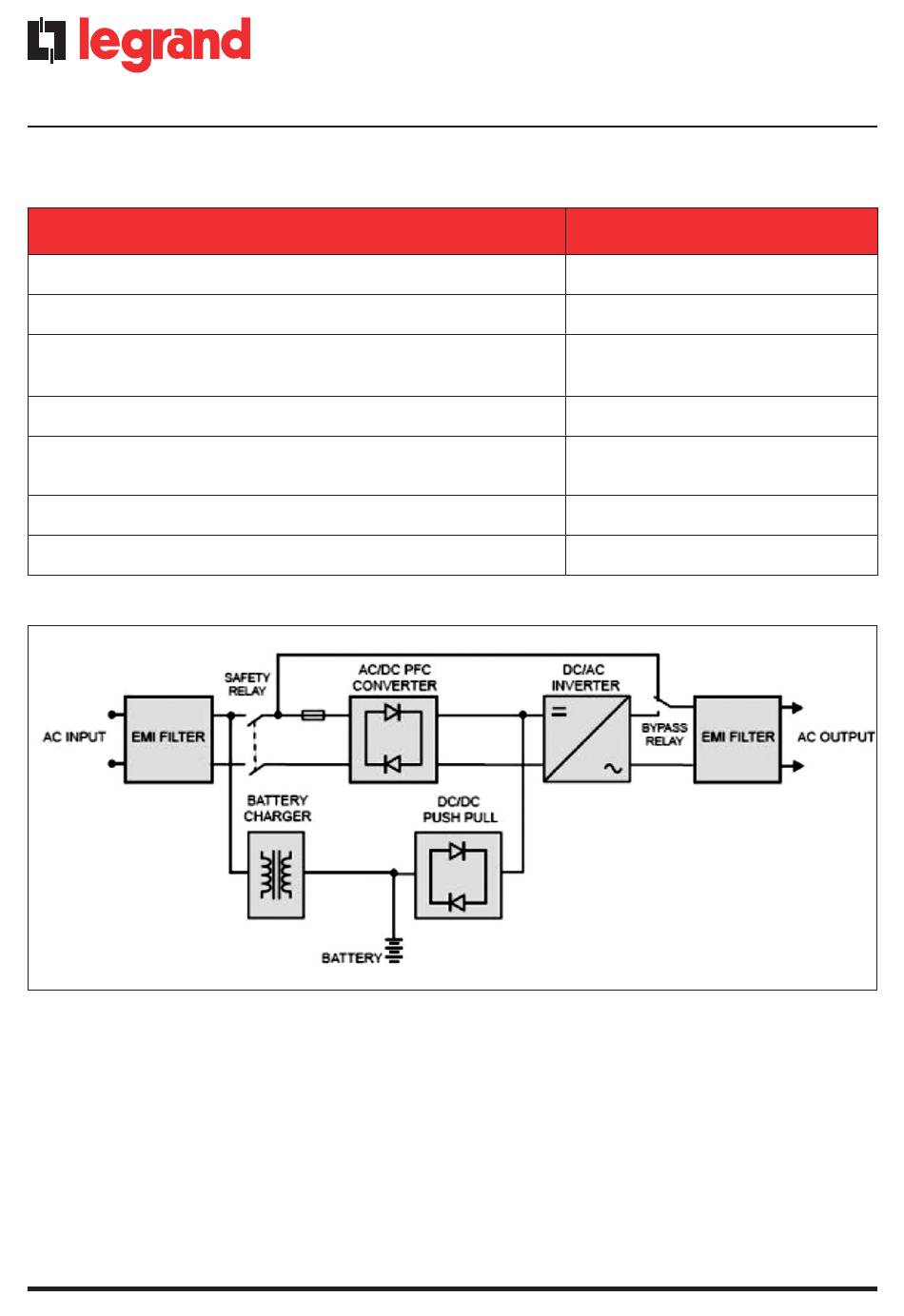

Figure 5.1 illustre la véritable On-line double conversion du système ASI. Les principaux modules
sont constitués de :
1) Un AC-to-DC convertisseur de puissance (redresseur) avec PFC circuit de commande
2) Un DC-to-AC inverter haute fréquence
3) Un chargeur batteries
4) Batteries sans entretien
5) Un contrôleur de la conversions DC/DC
6) Un bypass statique
7) Entrée et sortie filtres EMI
12
®
ASI Statuts

6 Fonctions et signaux

Codes sonores
Bip long et continu
Bip long et continu
Un seul bip toutes les deux
secondes
Un seul bip toutes les secondes
Bips rapides et courts
(bips successifs)
2 bips rapides et courts
1 bip rapide et court
Figure 5.1
