Skifte verktøyfeste SDS-top
Avmontering
Slag-/dreiestoppbryter 4 settes ett øyeblikk på
«Meisling» (lås borespindelen).
C Drei låsehylse 2 sterkt mot urviserne til ansla-
get og trekk av verktøyfestet.
Montering
Sett verktøyfestet på borespindelen.
Drei låsehylse 2 mot urviserne (mot venstre) og
trykk samtidig sterkt bakover til verktøyfestet går
i inngrep og låses automatisk. Forviss deg om at
verktøyfestet sitter godt fast.
Selvspennende chuck for
verktøy med sylindrisk tange
(Tilbehør)
Med den selvspennende chucken (tilbehør) kan
det spennes inn verktøy med rundt skaft.
Den selvspennende chucken er ikke eg-
net til hammerboring og meisling.
Sette på den selvspennende chucken
Ta av verktøyfeste SDS-top. Sett på den selv-
spennende chucken med chuckadapter 8 (tilbe-
hør) som verktøyfeste SDS-top.
Åpne den selvspennende chucken
D
Den selvspennende chucken 8 åpnes hhv. luk-
kes ved å dreie mot venstre hhv. høyre.
Spenne fast verktøy
Før verktøyet inn i den åpnede chucken 8. Verk-
tøyet spennes fast i to trinn:
Drei den selvspennende chucken 8 med urvi-
serne ut over den første motstanden til den føl-
bart går i lås. Deretter dreies chucken kraftig
enda litt videre med urviserne til du tydelig hører
en knekk-lyd.
La slag-/dreiestoppbryter 4 gå i inngrep i «Bo-
ring».
Fjerning av verktøyet
Drei den selvpennende chucken 8 mot urviserne
(mot venstre) over begge smekk-trinnene til verk-
tøyet kan tas av.
Ta ut den selvspennende chucken
Ta av den selvspennende chucken med chucka-
dapter 8 som verktøyfeste SDS-top.
1 619 929 461 • TMS • 30.10.00

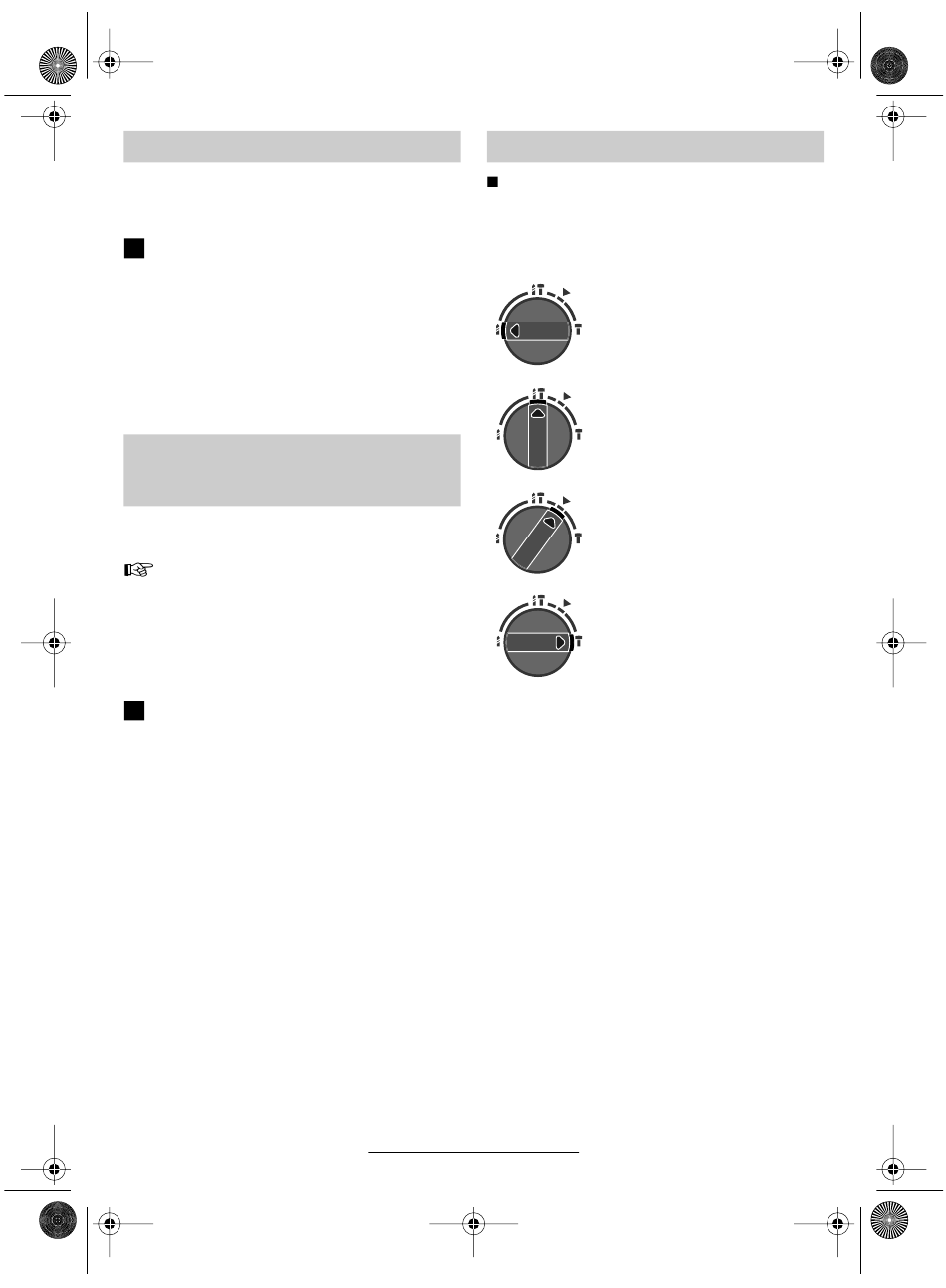

Slag-/dreiestoppbryter
Slag-/dreiestoppbryteren 4 må bare betje-
nes når maskinen står stille.
Løsebryteren 5 på slag-/dreiestoppbryteren 4
trykkes og samtidig settes bryteren i ønsket posi-
sjon.
Boring
Hammerboring
Meiselstilling (Vario-lock)
Meisling (Dreiestopp)
