Byte av verktygshållaren
SDS-top
Demontering
Ställ slag-vridstoppet 4
"Bilning" (lås borrspindeln).
C Vrid spärrhylsan 2 kraftigt moturs mot stopp
och dra av verktygshållaren.
Montering
Skjut upp verktygshållaren på borrspindeln.
Vrid spärrhylsan 2 kraftigt moturs (åt vänster) och
tryck samtidigt kraftigt bakåt tills verktygshållaren
faller i läge och låser. Kontrollera att verktygshål-
laren sitter stadigt.
Snabbchuck för insatsverktyg
med cylindriskt skaft (Tillbehör)
Med snabbchucken (tillbehör) kan verktyg med
cylindriskt skaft spännas fast.
Snabbchucken ska inte användas vid
slagborrning eller bilning.
Montering av snabbchuck
Ta bort SDS-top. Montera snabbchucken med
chuckadaptern 8 (tillbehör) på samma sätt som
SDS-top.
Öppna snabbchucken
D
Öppna resp stäng snabbchucken 8 genom
vänster- reps högervridning.
Fastspänning av verktyg
Skjut in verktyget i öppen snabbchuck 8. Verk-
tyget spänns fast i två spärrsteg:
Vrid snabbchucken 8 medurs ut över första
spärrmotståndet tills den tydligt griper in. Vrid
sedan chucken kraftigt ytterligare medurs tills ett
tydligt knackljud uppstår.
Lås slag-/vridstoppsbrytaren 4 i läge "Borr-
ning".
Så här tas verktyget bort
Vrid snabbchucken 8 moturs (åt vänster) ut över
båda spärrstegen tills verktyget kan tas bort.
Borttagning av snabbchuck
Ta bort snabbchucken med chuckadaptern 8 på
samma sätt som SDS-top.
1 619 929 461 • TMS • 30.10.00

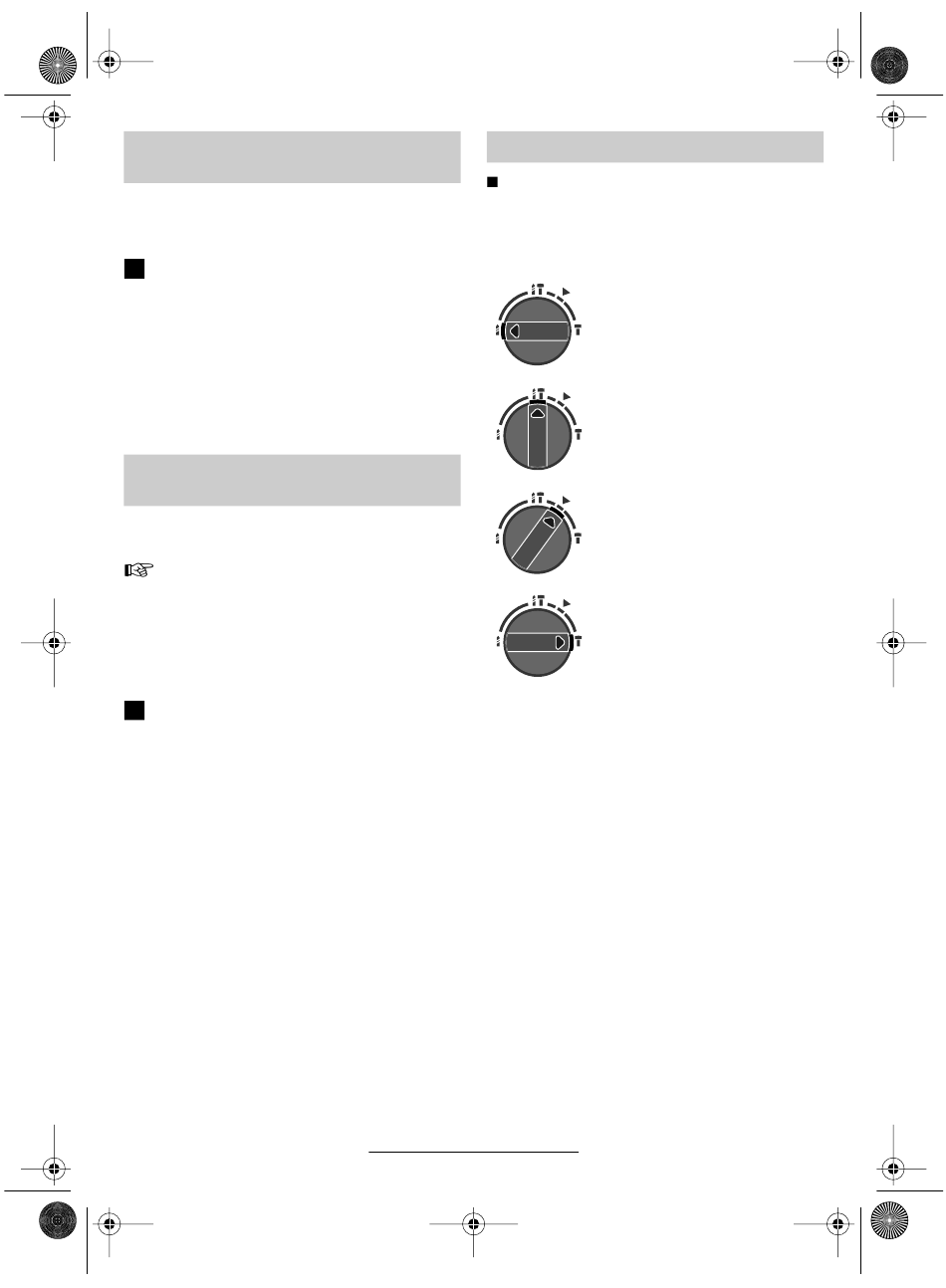

Reglage för slag-/vridstopp
Tryck på upplåsningsknappen 5 på reglaget för
temporärt i läge
slag-/vridstopp 4 och vrid samtidigt knappen till
önskat läge.
Svenska - 3
Reglage för slag-/vridstopp 4 får manöv-
reras endast när maskinen står stilla.
Borra
Slagborrning
Mejselläge (Vario-lock)
Mejsling (Vridstopp)
