Gereedschapopname SDS-top
verwisselen
Verwijderen
Slagstop/draaistop-schakelaar 4
„hakken" zetten (uitgaande as blokkeren).
C Vergrendelingshuls 2 krachtig tegen de wij-
zers van de klok draaien tot aan de aanslag en
gereedschapopname lostrekken.
Aanbrengen
Gereedschapopname op de uitgaande as plaat-
sen.
Vergrendelingshuls 2 tegen de wijzers van de
klok (naar links) draaien en tegelijkertijd krachtig
naar achteren duwen tot de gereedschapop-
name vastklikt en automatisch wordt vergren-
deld. Controleer dat de gereedschapopname
vast zit.
Snelspanboorhouder voor
toebehoren met cilindrische
schacht (Toebehoren)
Met de snelspanboorhouder (toebehoren) kan
toebehoren met ronde schacht worden ingespan-
nen.
De snelspanboorhouder is niet geschikt
voor hamerboren en hakken.
Snelspanboorhouder aanbrengen
Verwijder de gereedschapopname SDS-top.
Breng de snelspanboorhouder met boorhou-
deradapter 8 (toebehoren) aan zoals de gereed-
schapopname SDS-top.
Snelspanboorhouder openen
D
Open of sluit de snelspanboorhouder 8 door
links- of rechtsdraaien.
Toebehoren vastspannen
Steek het toebehoren in de geopende snelspan-
boorhouder 8. Het toebehoren wordt vastge-
spannen in twee blokkeerstanden:
Draai de snelspanboorhouder 8 met de wijzers
van de klok mee over de eerste blokkeerweer-
stand tot deze voelbaar vastklikt. Draai vervol-
gens de boorhouder met kracht nog een stuk ver-
der met de wijzers van de klok mee tot een merk-
baar knakgeluid optreedt.
Slagstop/draaistop-schakelaar 4 op „Boren"
laten vastklikken.
1 619 929 461 • TMS • 30.10.00
Verwijder het toebehoren
Draai de snelspanboorhouder 8 tegen de wijzers
van de klok in (naar links) over beide blokkeer-
standen tot het toebehoren kan worden verwij-
derd.
tijdelijk op
Snelspanboorhouder verwijderen
Verwijder de snelspanboorhouder met boorhou-
deradapter 8 zoals de gereedschapopname
SDS-top.

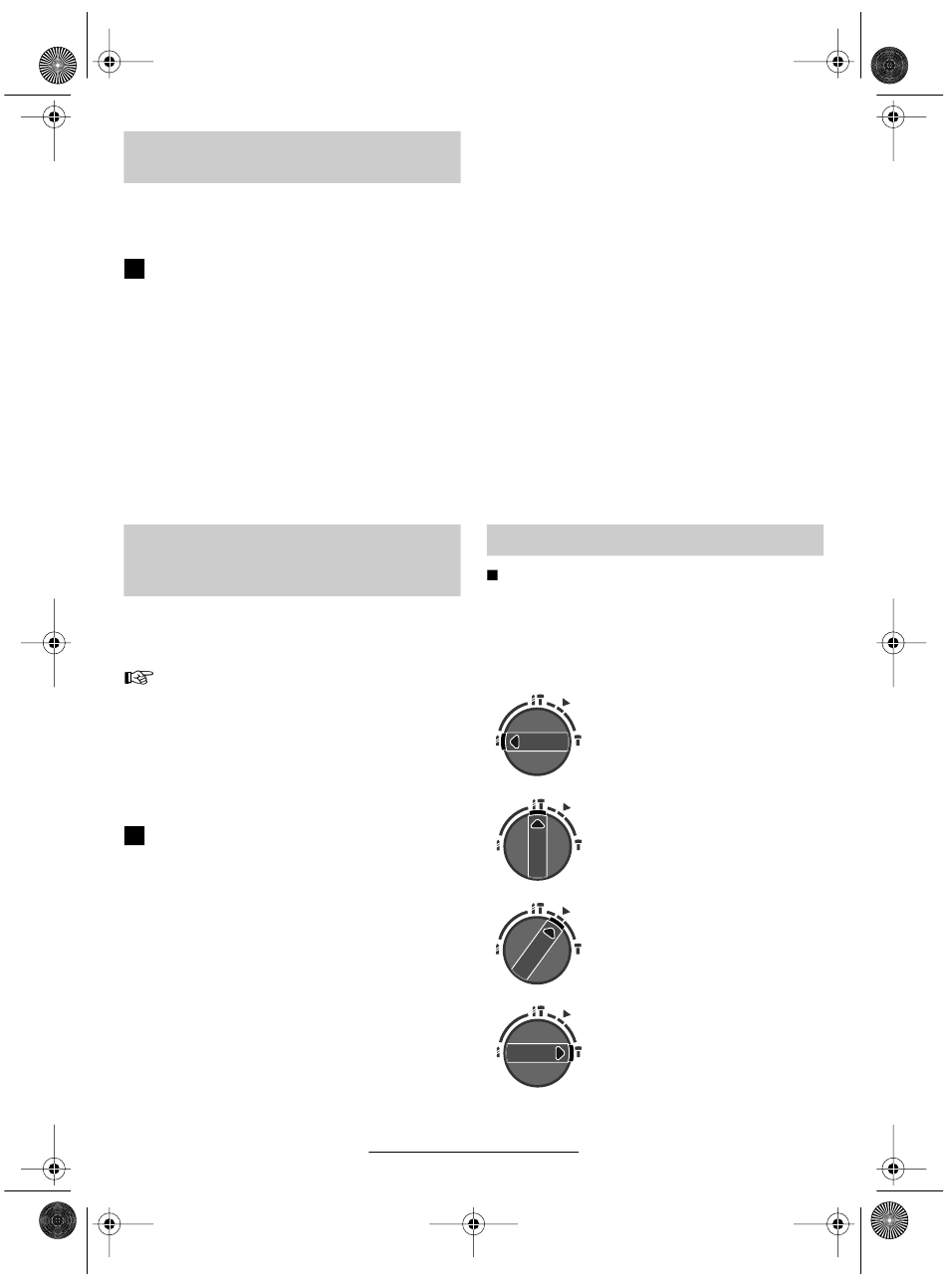

Slagstop/draaistop-schakelaar
De slagstop/draaistop-schakelaar 4 mag
alleen worden bediend wanneer de ma-
chine stilstaat.
Druk de vergrendelingsknop 5 op de slag-
stop/draaistop-schakelaar 4 in en zet de knop te-
gelijkertijd in de juiste stand.
Nederlands - 3
Boren
Hamerboren
Beitelstand (Vario-lock)
Hakken (Draaistop)
