Multitron - Inkubationsschüttler
Bedienung
7.3.3

Alarm-, Fehler- und Warn- Anzeigen

Seite 80 von 147

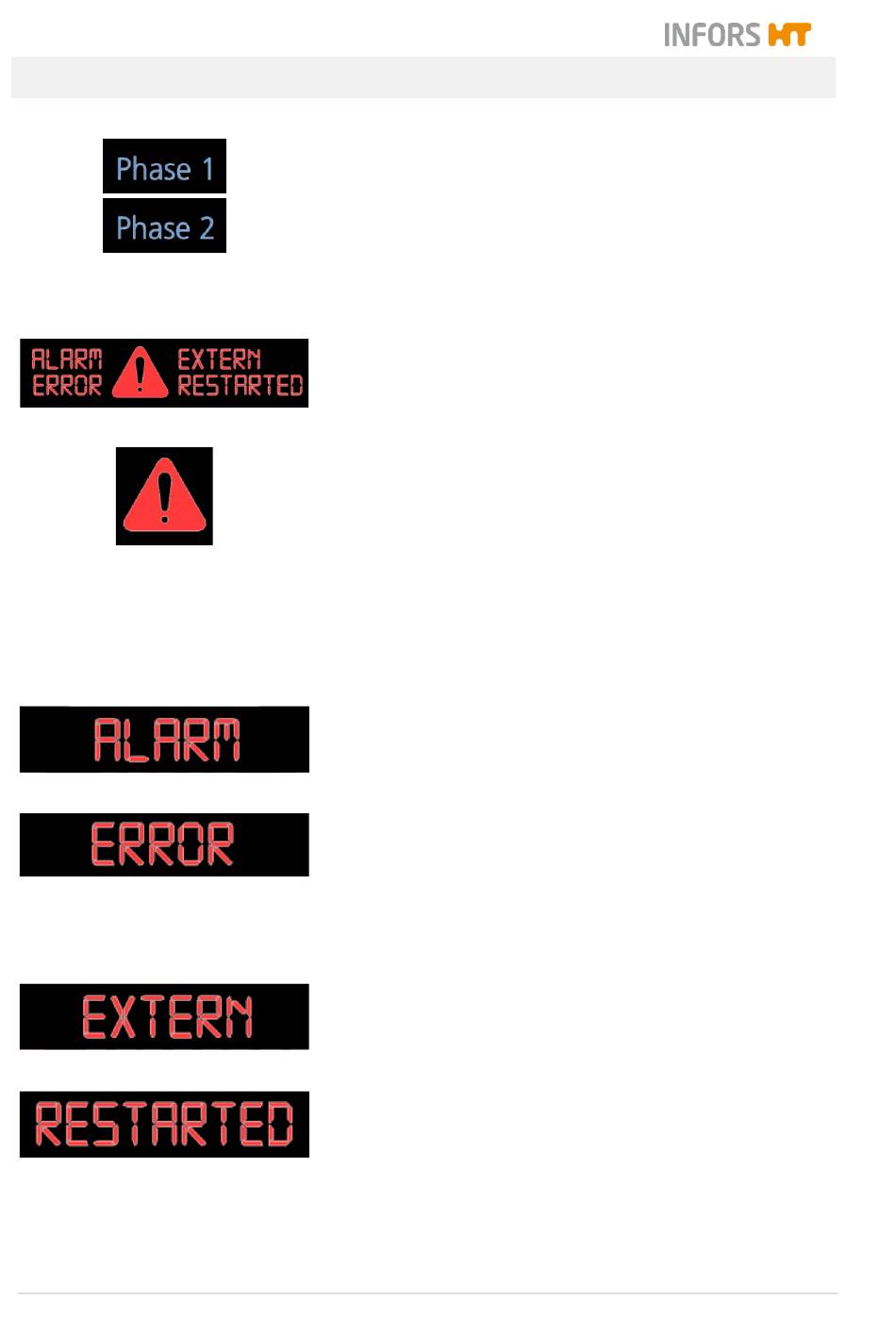

Die beiden Symbole zeigen an, in welcher Phase sich das Gerät
gerade befindet, wenn über die Timer-Funktion zwei verschiedene
Einstellungen programmiert wurden.
Sie zeigen auch an, für welche Phase die Parameter-Sollwerte ein-
gegeben werden können oder die Istwerte angezeigt werden.
Zwischen dem oberen und unteren alphanumerischen Anzeigen-
feld befindet sich ein separates Feld, das Alarme sowie Fehler-
und Warnmeldungen in roter Schrift anzeigt.
Das allgemeine Warnsymbol leuchtet in Verbindung mit Fehlermel-
dungen und Alarmen auf, um die Wichtigkeit der Anzeige zu ver-
deutlichen.
Es leuchtet immer kurz auf, wenn über das Bedienfeld die Para-
meter geändert werden, um irrtümliche Eingaben zu vermeiden.
Zudem erscheint dieses Warnsymbol, wenn versucht wird, die
Plus- oder Minus-Taste sowie die ON/OFF-Taste zu betätigen,
ohne vorher die SET-Taste gedrückt zu haben, oder wenn eine un-
zulässige Eingabe (z. B. über oder unter den definierten Grenzwer-
ten) gemacht wird.
Das Symbol ALARM erscheint in Verbindung mit anderen Anzei-
gen, wie dem Parameter-Symbol, High oder Low und zeigt an,
dass ein Problem vorliegt. Zudem ertönt ein akustischer Alarm.
Das Symbol ERROR zeigt an, dass im Gerät eine Störung aufge-
treten ist, die eine Fehlermeldung ausgelöst hat.
In Verbindung mit dem Symbol ERROR erscheinen auf der alpha-
nummerischen Anzeige Meldungen in Form von Abkürzungen, die
konkreter auf die Ursache für die Störung im Gerät hinweisen
(siehe Kapitel 8 "Störungsbehebung", Seite 110).
Das Symbol leuchtet, wenn das Gerät von extern (z. B. über eine
externe Bioprozesssoftware) angesteuert wird.
Das Symbol RESTARTED macht darauf aufmerksam, dass das
Gerät von der Stromversorgung getrennt war und sich auf Basis
der gespeicherten Parameter selbst wieder eingeschaltet hat.
25. Februar 2019
