1
1
Antriebsnabe mit Innensechsrundschrauben
2
Anschlag
1
1
Antriebsnabe mit Innensechsrundschrauben
2
Anschlag
25. Februar 2019

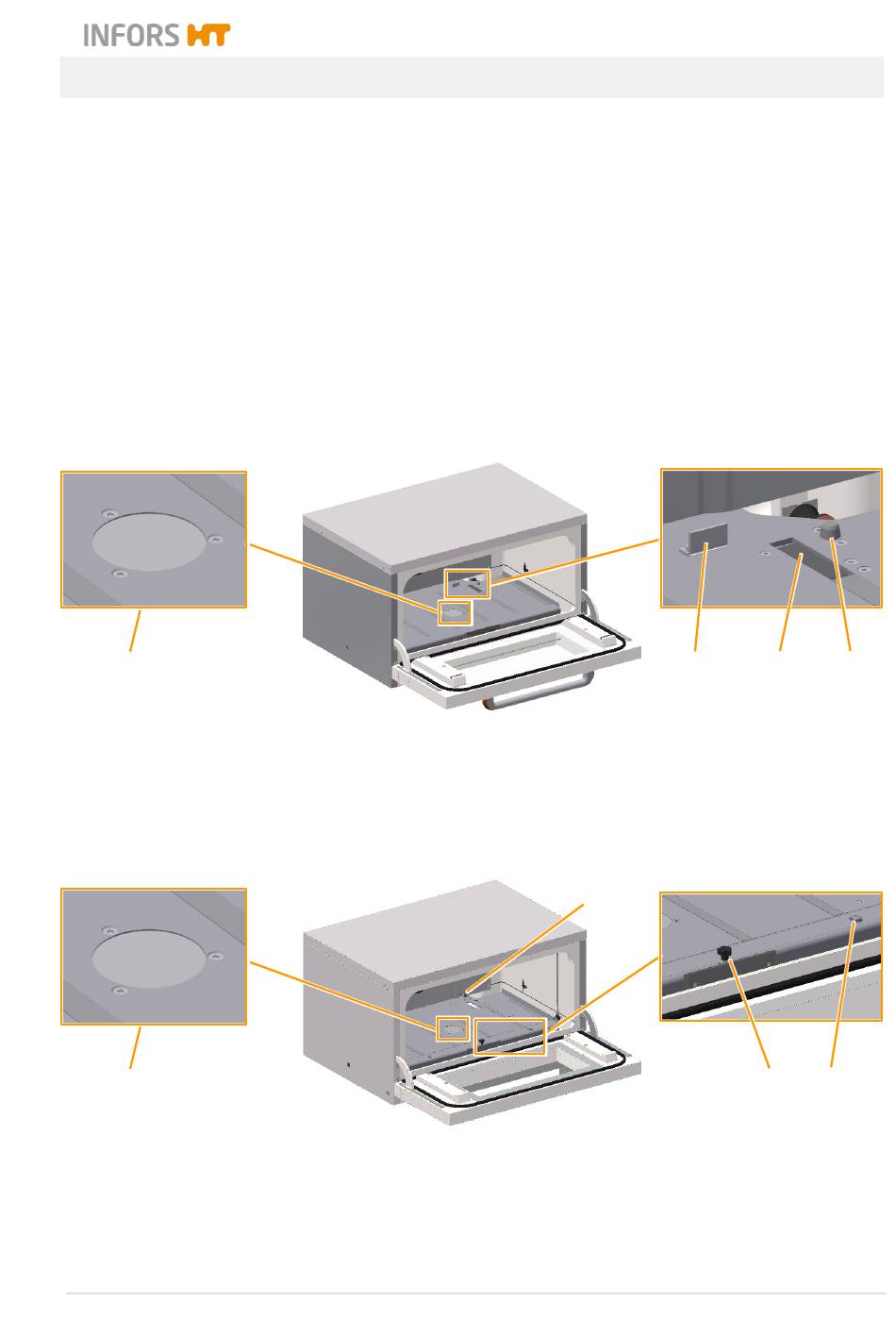

Schütteltisch
Der Schütteltisch dient zur Aufnahme des Tablars im Format 85 x
47 cm (Typ M), das in verschiedenen Ausführungen erhältlich ist.
Leisten an den Seiten, zwei Anschläge und zwei konische Zapfen
sorgen für eine korrekte Positionierung des Tablars.
Der Schütteltisch ist mittels drei Innensechsrundschrauben mit der
Antriebsnabe verbunden. Zur Reinigung der Bodenwanne können
die drei Innensechsrundschrauben gelöst und der Schütteltisch
anschließend um 30° angehoben werden.
Je nach Schüttelhub des Geräts unterscheidet sich der Schüttel-
tisch wie folgt:
Schütteltisch 25 und 50 mm Hub:
3
Tablarauswurf
4
Konischer Zapfen
Schütteltisch 3 mm Hub:
3
Rändelschraube
4
Konischer Zapfen
Multitron - Inkubationsschüttler
Aufbau und Funktion
2
2
3
4
3
4
Seite 25 von 147
