Arbeitsschritte
25. Februar 2019
Geräte mit 3 mm Hub:

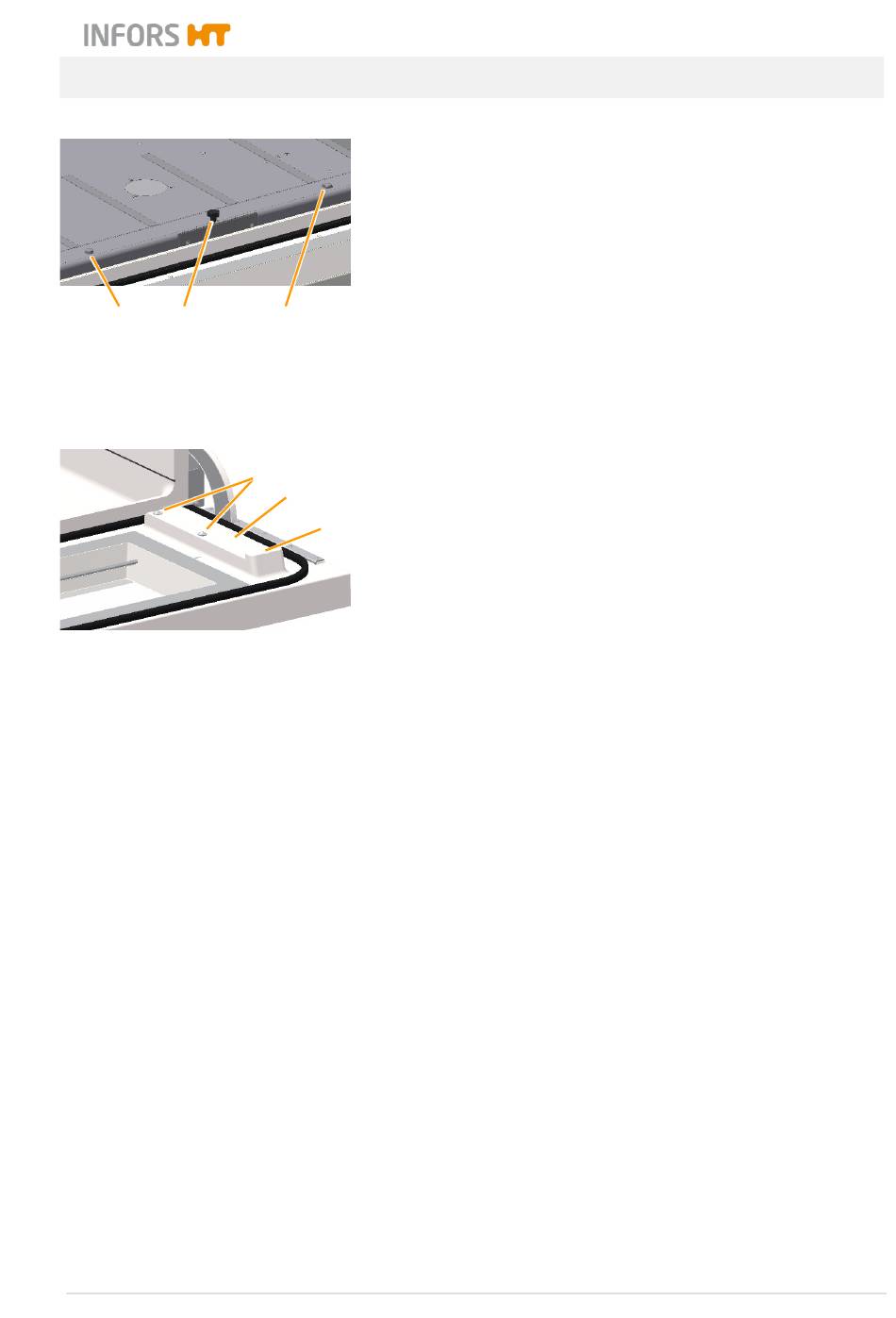

Um das Tablar einzusetzen, wird dieses von Hand bis zum An-
schlag in den Inkubationsraum geschoben und in die Sicherungs-
konen (1) im vorderen Bereich des Schütteltischs abgesenkt. Das
Tablar muss anschließend mit einer Rändelschraube (2) auf dem
Schütteltisch fixiert werden.
Um das Tablar aus dem Inkubationsraum zu entnehmen, muss die
1
Rändelschraube wieder gelöst werden. Anschließend kann das
Tablar aus den Sicherungskonen gehoben und manuell aus dem
Inkubationsraum gezogen werden.
Tablar entnehmen
Die Entnahme des Tablars aus dem Inkubationsraum erfolgt unab-
1
hängig vom Schüttelhub gleich. Das Tablar wird von Hand auf die
2
Tür gezogen. Gleitschienen (2) und dort eingelassene Zylinderku-
gelrollen (1) auf der Tür führen dabei das Tablar. Zwei Anschlags-
3
leisten (3) in den Gleitschienen begrenzen die Auszugsposition
des Tablars. Das Tablar liegt bei Vollauszug sowohl auf der Tür als
auch auf dem Schütteltisch auf. Wie folgt vorgehen:
1. Tür des Geräts vollständig öffnen.
Geräte mit 25 oder 50 mm Hub: Der Sicherheitsmechanis-
mus hebt das Tablar hinten aus den Konen. Das Tablar ist
damit frei und kann aus dem Inkubationsraum gezogen wer-
den.
2. Geräte mit 3 mm Hub: Rändelschraube lösen und entfernen.
3. Tablar am Griff anheben.
4. Tablar über die vordere Anschlagleiste auf die geöffnete Tür
ziehen.
Lässt sich das Tablar nicht herausziehen, überprüfen, ob die
Tür ganz geöffnet ist. Tür bis zum Anschlag herunterdrücken.
