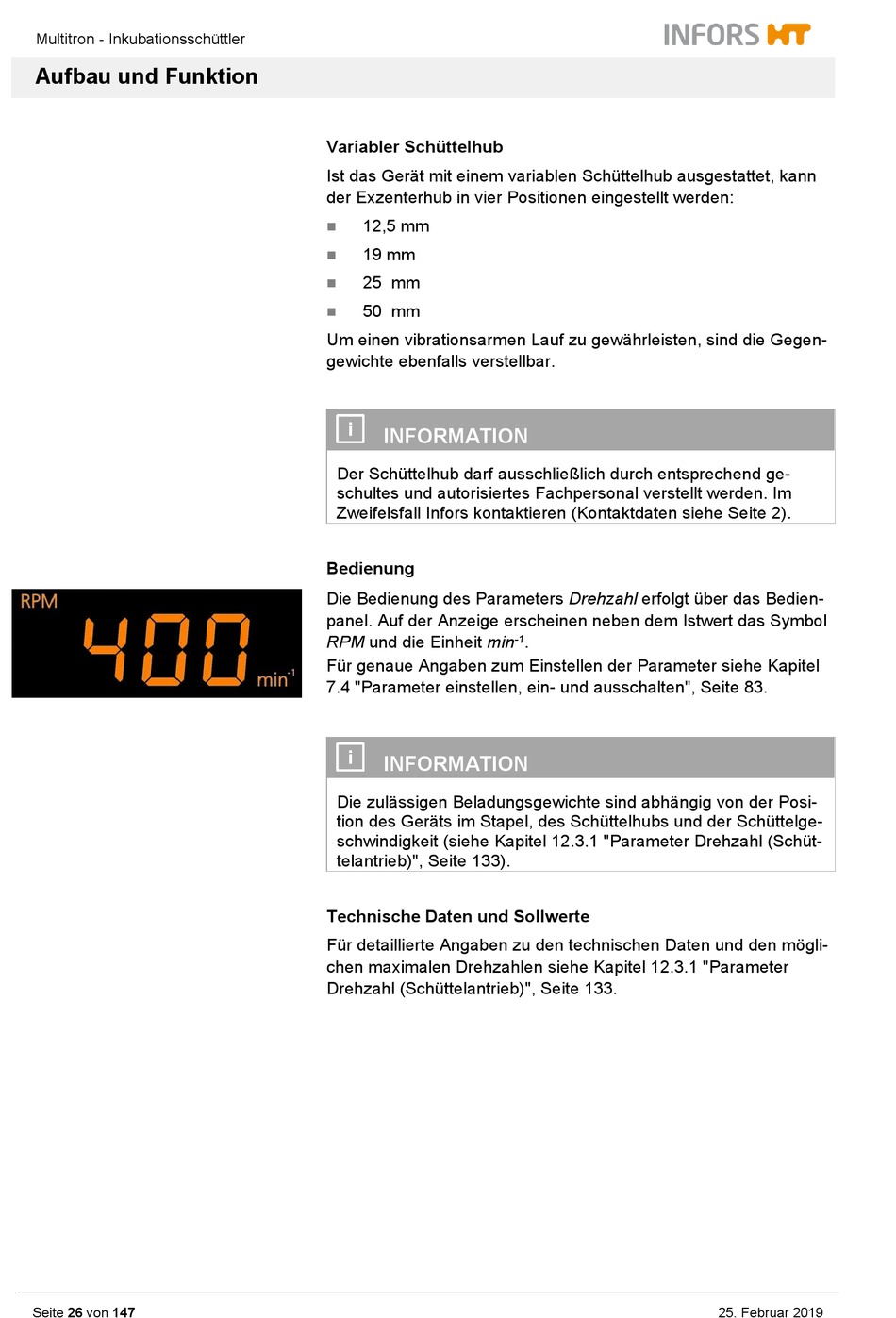

Infors Multitron Betriebsanleitung Seite 28

Multitron - Inkubationsschüttler
Aufbau und Funktion
Seite 26 von 147
Variabler Schüttelhub
Ist das Gerät mit einem variablen Schüttelhub ausgestattet, kann
der Exzenterhub in vier Positionen eingestellt werden:
12,5 mm

19 mm

25 mm

50 mm

Um einen vibrationsarmen Lauf zu gewährleisten, sind die Gegen-
gewichte ebenfalls verstellbar.
INFORMATION
Der Schüttelhub darf ausschließlich durch entsprechend ge-
schultes und autorisiertes Fachpersonal verstellt werden. Im
Zweifelsfall Infors kontaktieren (Kontaktdaten siehe Seite 2).
Bedienung
Die Bedienung des Parameters Drehzahl erfolgt über das Bedien-
panel. Auf der Anzeige erscheinen neben dem Istwert das Symbol
RPM und die Einheit min
Für genaue Angaben zum Einstellen der Parameter siehe Kapitel
7.4 "Parameter einstellen, ein- und ausschalten", Seite 83.
INFORMATION
Die zulässigen Beladungsgewichte sind abhängig von der Posi-
tion des Geräts im Stapel, des Schüttelhubs und der Schüttelge-
schwindigkeit (siehe Kapitel 12.3.1 "Parameter Drehzahl (Schüt-
telantrieb)", Seite 133).
Technische Daten und Sollwerte
Für detaillierte Angaben zu den technischen Daten und den mögli-
chen maximalen Drehzahlen siehe Kapitel 12.3.1 "Parameter
Drehzahl (Schüttelantrieb)", Seite 133.
.
-1
25. Februar 2019
