Nahtmittenführung montieren
4. Schläuche (2) und (4) verbinden.
5. Schläuche (2) und (4) mit Kabelschellen im Maschinenarm verlegen.
6. Schlauch (2) durch Öffnung (3) führen.

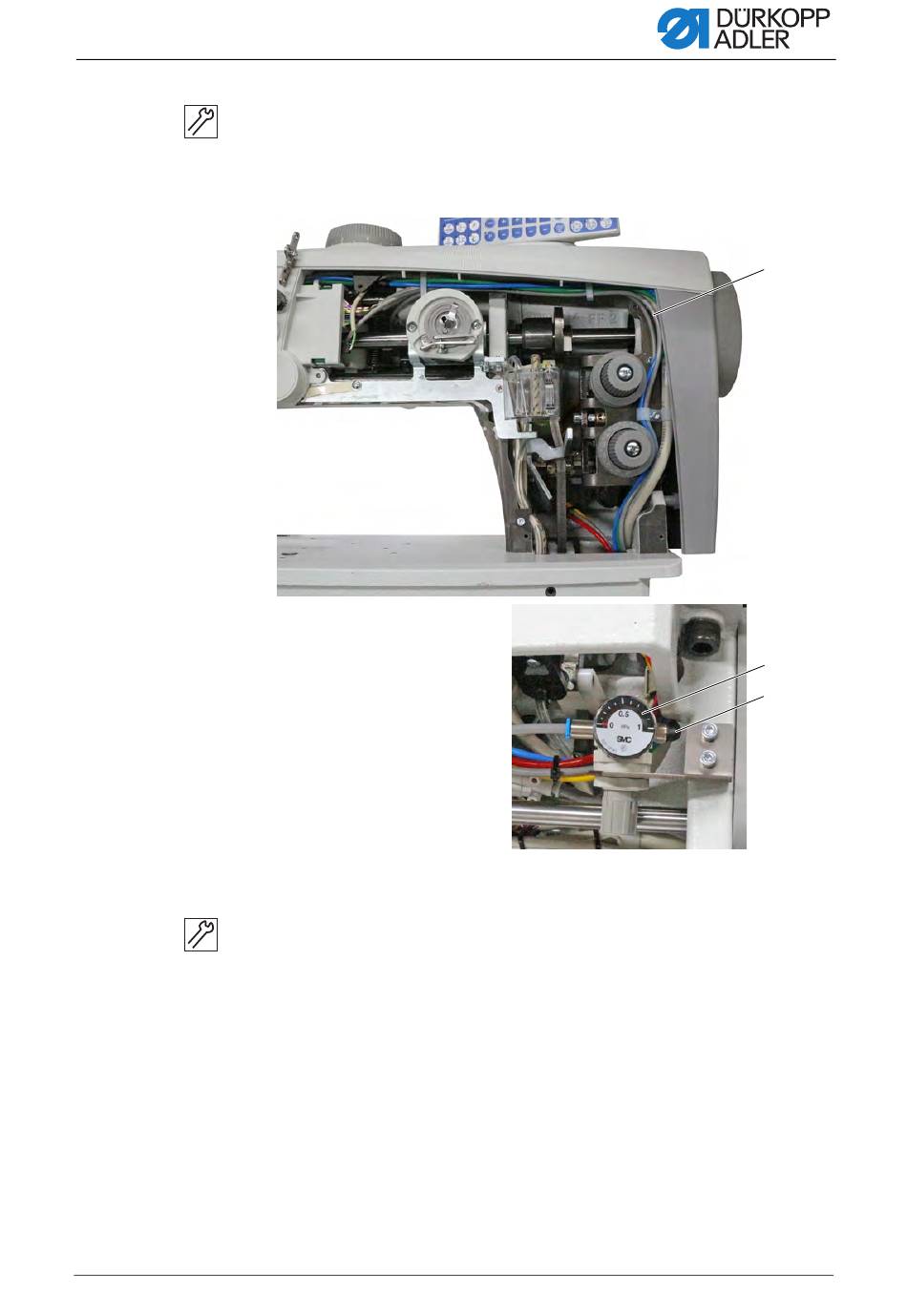

Abb. 9: Pneumatische Nahtmittenführung montieren (3)
(2) - Schlauch
(5) - Anschluss
7. Schlauch (2) durch den Maschinenarm legen.
8. Schlauch (2) mit Anschluss (5) der Druckluft-Wartungseinheit (6) ver-
Zusatzanleitung 1767 - 00.0 - 12/2017
binden.
(6) - Druckluft-Wartungseinheit
