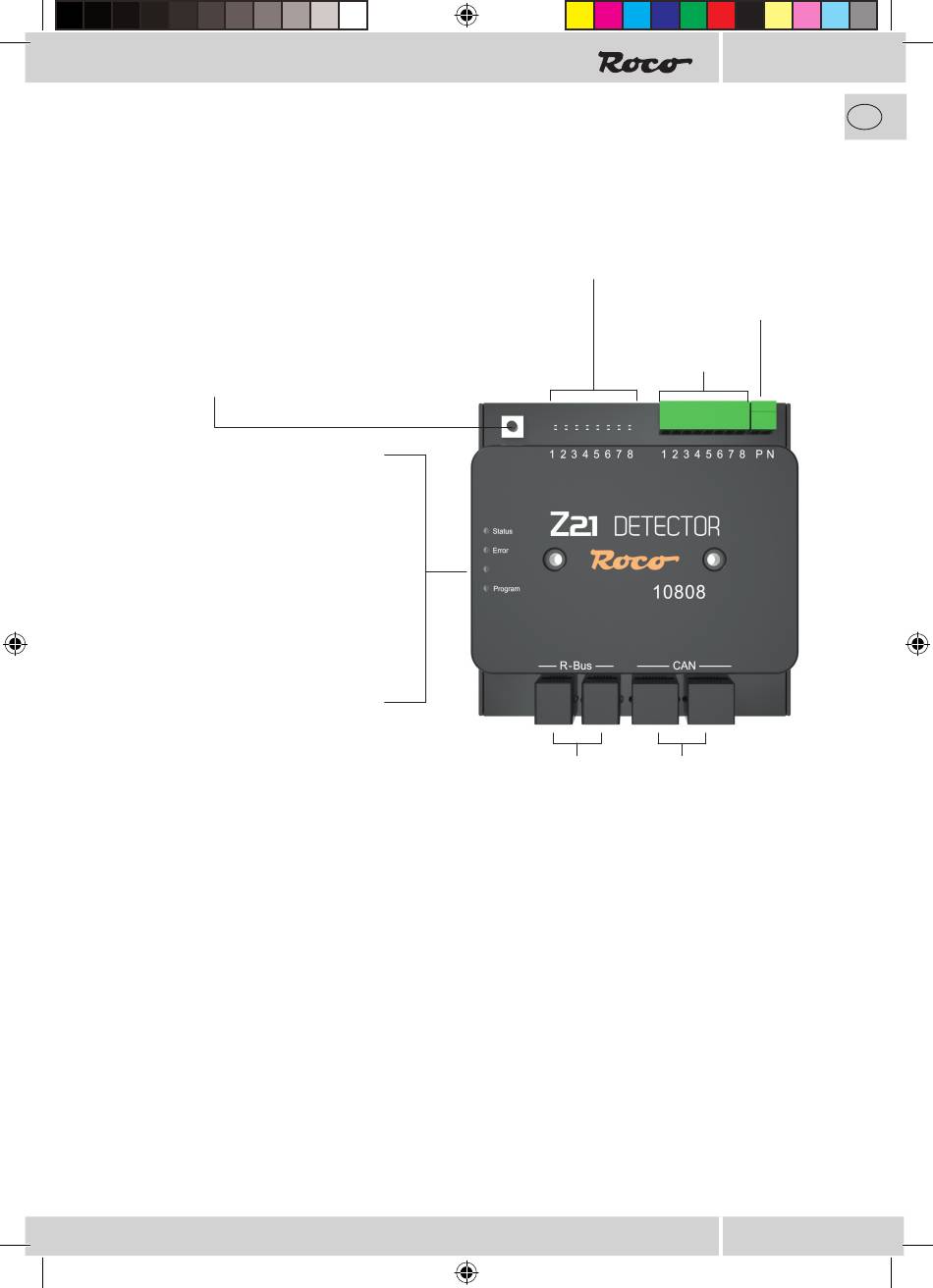

Übersicht
Programmiertaster:
• 1 Sekunde drücken: Konfiguration startet & weiße
„Programm"-LED blinkt.
• Magnetartikel (z.B. Weichenbefehl) mit gewünschter Adresse schalten.
• Adresse wird vom Z21 Detector übernommen.
LED Status
blinkt Blau keine CAN / B-BUS
Verbindung mit Zentrale
leuchtet Blau STOP / kein B-BUS
LED Error
leuchtet rot Fehler bei Update
LED Programm
blinkt Weiß Updatemodus
blinkt Weiß warte auf Adressierung

Einsatzbestimmung und Funktion

Um Ihre Anlage ganz- oder teilweise zu automatisieren, ist es unerlässlich, ein gut funktionierendes
Rückmeldesystem zu installieren.
Der Z21 Detector liefert Informationen über den Zustand definierter Gleisabschnitte. Dies ist besonders
nützlich, wenn Teile Ihrer Anlage nicht einsehbar sind (z.B. Schattenbahnhöfe), oder Sie sich den
Besetztzustand der Gleise in Ihrer Automatisierungssoftware, bzw. auf dem Stellwerk der Z21-App
anzeigen lassen möchten.
Wenn Sie den Z21 Detector mit dem CAN-Anschluss verwenden, können Sie mittels RailCom
Lokadressen auf den belegten Gleisabschnitten auslesen lassen, sowie die Aufgleisrichtung ermitteln.
Weitere Informationen über Verwendung und Konfiguration finden Sie auf der Homepage
www.z21.eu unter der Rubrik 10808 – Z21 Detector. Da der Z21 Detector laufend softwarebasierte
Funktionserweiterungen erhält, können Sie von der Z21-Homepage stets die aktuellsten Informationen
beziehen.
