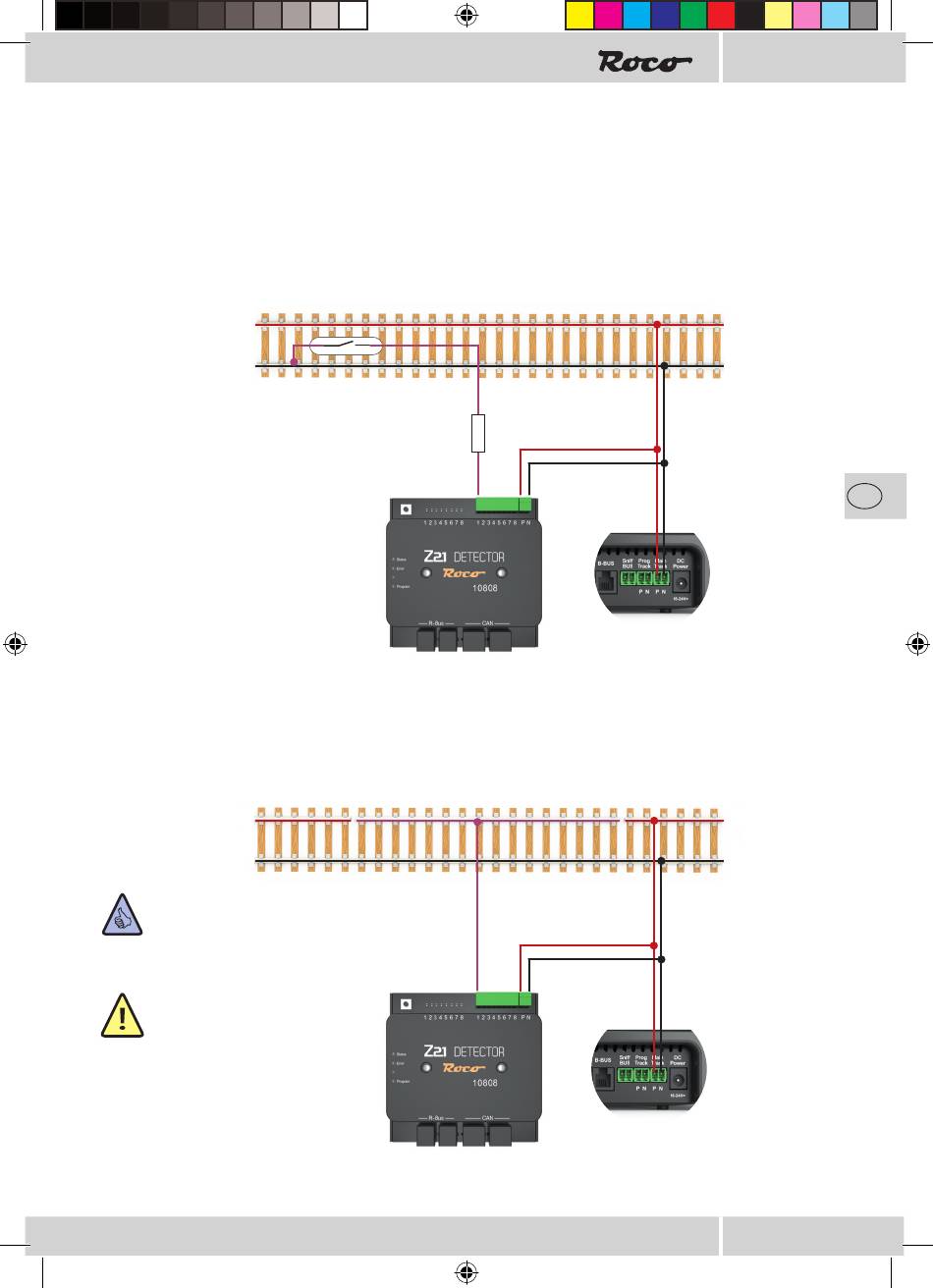

Connecter le détecteur Z21 au système de rails
Rails de contact ou interrupteurs à lame souple
Sous la forme la plus simple de rétrosignaux, des interrupteurs à lame souple ou des rails de contact sont
utilisés en fonction de la masse. Afin de générer un message d'occupation, une résistance de 6,8 Ohm
(non contenue dans la livraison) doit être commutée entre l'entrée du détecteur et l'élément de contact. Si
les résistances sont trop petites, la tension des rails sera chargée inutilement ou il se peut que le module
ou la résistance s'abime.
Détecteur de courant
Avec cette méthode, le répétiteur mesure le courant passant dans la section de rails. Et chaque
consommateur de courant génère un message d'occupation pour cette section.
Voie à 2 conducteurs
Raccordez, pour l'alimentation, les entrées P et N aux sorties correspondantes du booster et reliez les 8
bornes de rétrosignaux avec les sections correspondantes de rétrosignaux.
Remarque : Les sections de
rétrosignaux doivent être
déconnectées des deux côtés de
l'installation.
Notez également que les
sectionnements doivent être
effectués de façon cohérente
du bon côté de la tension. Le
cas contraire peut entrainer
des courts-circuits en cas de
traversée des postes de secti-
onnement.
