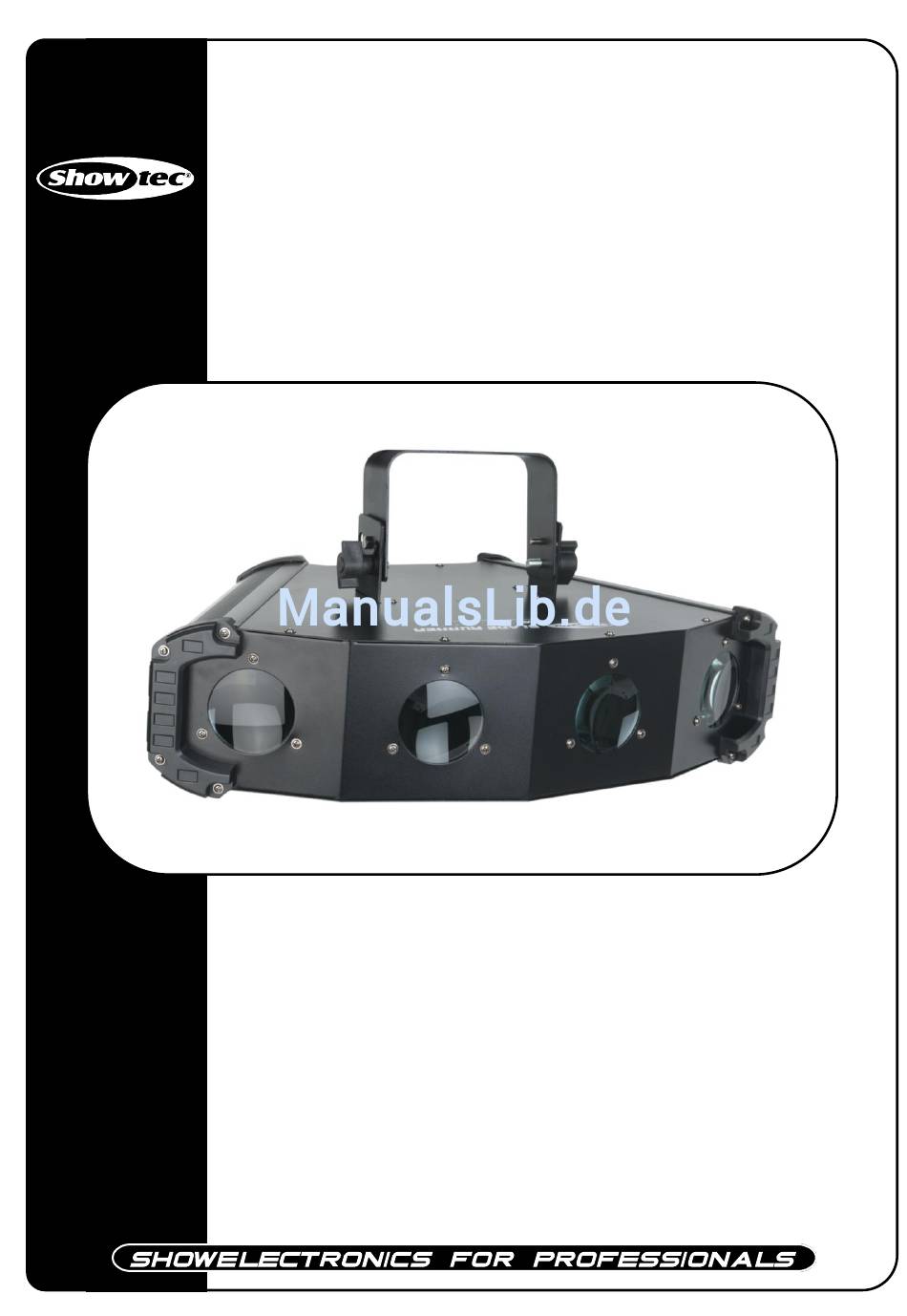

- Seite 1 Blade Runner ORDERCODE 43086 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Blade Runner von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Setup und Betrieb ................................7 Steuerungsmodi ................................7 Ein Blade Runner (Auto-Programm) ........................7 Ein Blade Runner (voreingestellte Programme und Statische Farben) ............7 Ein Blade Runner (Musiktaktung) ........................... 7 Mehrere Blade Runner (Master/Slave-Steuerung) ..................... 7 Mehrere Blade Runner (DMX-Steuerung) ......................8 Verbinden der Geräte .............................. -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Blade Runner mit Hängehalterung • IEC-Netzkabel (1,5m) • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: Falls der Blade Runner von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden Verwenden Sie eine Klemme, um den Blade Runner mithilfe der Halterung an einem Traversenrahmen zu befestigen. -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts

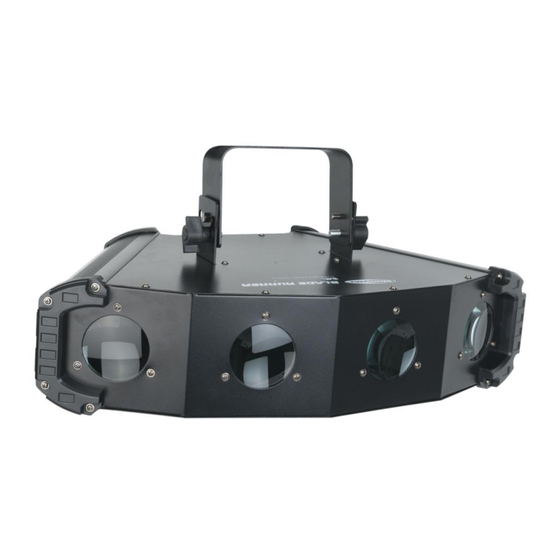

Beschreibung des Geräts Leistungsmerkmale Der Blade Runner von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • LED Lichteffekt der neuen Generation mit 4 separaten Lichtquellen, die viele verschiedene Strahlen erzeugen können, die eine große Tanzfläche abdecken. • Intelligente Musiksteuerung (IM), die auf Ihre Musik wie ein echter Lightjockey reagiert. -
Seite 9: Setup Und Betrieb
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 3. Der Blade Runner funktioniert selbständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe Seite 12 für mehr Informationen über das Auto-Programm. -
Seite 10: Mehrere Blade Runner (Dmx-Steuerung)
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Blade Runner und andere Geräte mit einem 3-P XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. 3) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden. -
Seite 11: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 12: Bedienfeld
Mit dem Bedienfeld auf der Rückseite des Blade Runners können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den der Blade Runner vom Controller gesteuert wird. Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 3 Kanäle hat. -
Seite 13: Menü-Übersicht
Menü-Übersicht Auto-Programme DMX-Adresse Slave Musiktaktung Statische Farben Voreingestellte Programme... -
Seite 14: Hauptmenü-Optionen
1. Auto-Programm 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie den Auto-Modus des Blade Runner einstellen. 3) Drücken Sie Setup, um das AUTO-Menü zu aktivieren. Sie können 3 verschiedene Untermenüs auswählen. -
Seite 15: Statische Farben
5. Statische Farben Mit diesem Menü können Sie die Statischen Farben einstellen. Drücken Sie die MODE-Taste, bis das Display anzeigt. 1) Wählen Sie die gewünschte statische Farbe aus. Sie können dabei zwischen 11 unterschiedlichen statischen Farbeffekten wählen. Grün Blau Gelb Weiß... -
Seite 16: Dmx-Kanäle
DMX-Kanäle 3 Kanäle Kanal 1 - Voreingestellte Programme Programm 1 10-19 Programm 2 20-29 Programm 3 30-39 Programm 4 40-49 Programm 5 50-59 Programm 6 60-69 Programm 7 70-79 Programm 8 80-89 Programm 9 90-99 Programm 10 100-109 Programm 11 110-119 Programm 12 120-129... -
Seite 17: Kanäle
2 Kanäle Kanal 1 - Voreingestellte Programme 1-22 23-45 Grün 46-68 Blau 69-91 Gelb 92-114 Weiß 115-137 Gelb + Weiß 138-160 Rot + Grün 161-183 Rot + Blau 184-206 Grün + Blau 207-229 Rot + Grün + Blau 230-252 Rot + Grün + Blau +Weiß + Gelb 253-255 Musiktaktung Hinweis: Wenn CH1 auf 1-252 gestellt ist , steuert CH2 die Blitzgeschwindigkeit der Programme von langsam... -
Seite 18: Wartung
Wartung Der Blade Runner von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 19: Keine Reaktion Auf Dmx-Signale
Keine Reaktion auf DMX-Signale Antwort: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. 1. Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und stecken Sie den Netzstecker erneut an. -
Seite 20: Technische Daten
Technische Daten Modell: Showtec Blade Runner Intelligente Musiksteuerung (IM), die auf Ihre Musik wie ein echter Lightjockey reagiert. Wenn leichtgängige Musik abgespielt wird, werden verschiedene sanfte, langsame Programme ausgewählt. Wenn Partymusik abgespielt wird, wählt der IMC dynamische Programme und verschiedene Stroboskopmuster aus.
