2.) PAT-Anschlussbeschreibung
(siehe auch Kapitel "Platinenansicht")

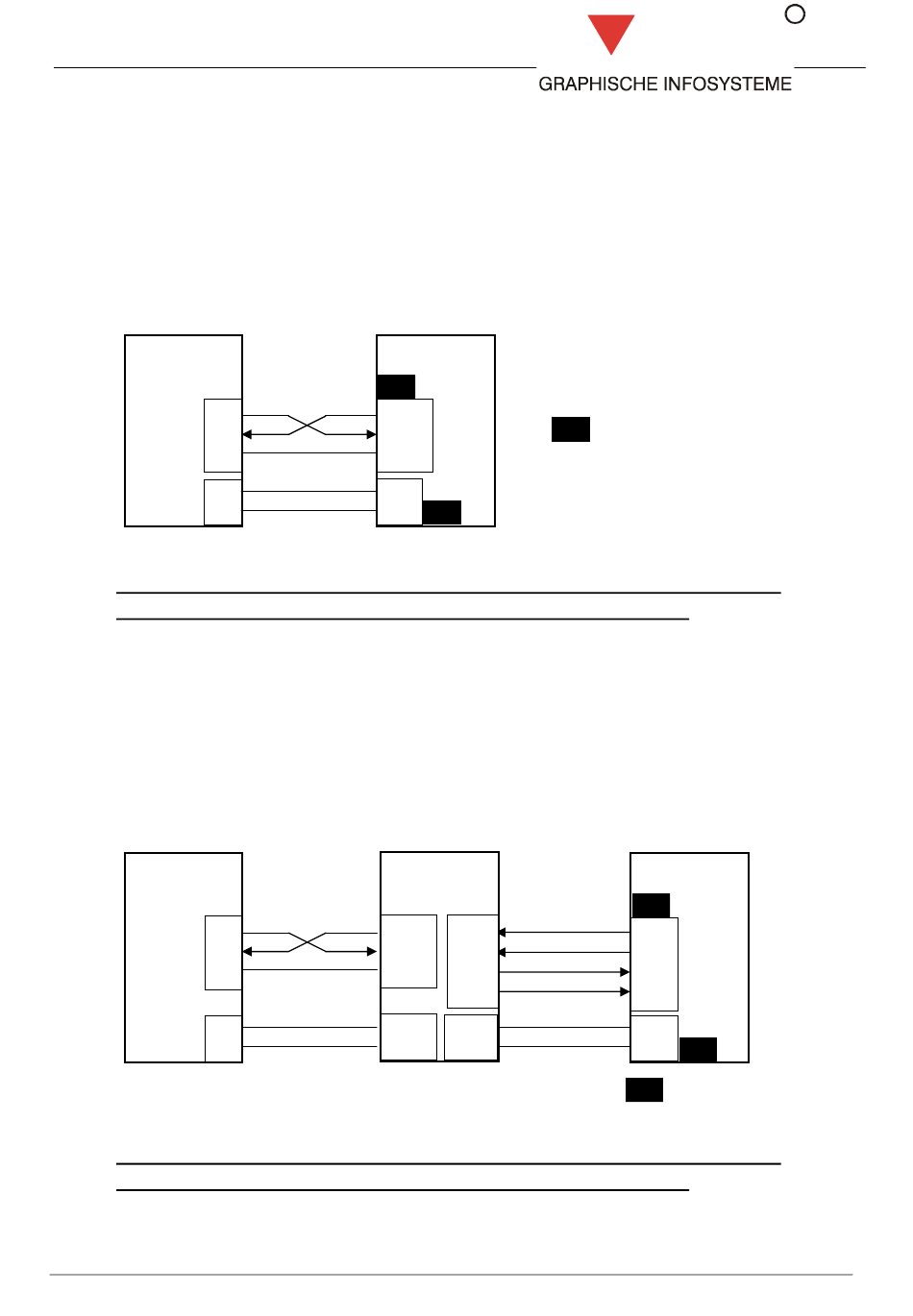

2.1 Anschluss direkt an RS232/V24 der GMA (bis max. 15m Entfernung)
Der Anschluss des PAT direkt an die RS232/V24 Schnittstelle der GMA erfolgt über
insgesamt 5 Adern (TxD, RxD, GND, +UB, 0V).
GMA
TxD
RxD
GND
+UB
0V
Das PAT verfügt über ein Störungsrelais, welches bei einer PAT-Störung abfällt.
Dieser Kontakt sollte von der GMA überwacht werden. (siehe Kap. 3)
2.2 Anschluss über Schnittstellenwandler SW-232/422 an RS232/V24 der GMA
(max.1000m Entfernung)
Der Anschluss an die RS232/V24 Schnittstelle der GMA zum Schnittstellenwandler
erfolgt durch 5 Adern (TxD, RxD, GND, +UB, 0V) und vom Schnittstellenwandler
zum PAT durch 6 Adern (S+, S-, E+, E-, V+, V-).
BMZ
TxD
RxD
GND
+UB
0V
Das PAT verfügt über ein Störungsrelais, welches bei einer PAT-Störung abfällt.
Dieser Kontakt sollte von der GMA überwacht werden. (siehe Kap. 3)
PAT10 - Handbuch / Anschlussbeschreibung, Revision 15
PAT
RS 232
S1
max. 15m
TxD (5)
RxD (3)
GND (6)
(1+)
(1-)
SV1
Schnittstellen-
RS 232
wandler
max. 15m
TxD (6)
RxD (5)
GND (7)
V+ (2)
V- (1)
Seite 4 (19)
re graph
= RS232-Schnittstellenmodul
S1
(optional mit galv.Trennung)
RS 422
max. 1000m
E- (9)
E+ (10)
S- (11)
S+ (12)
V+ (4)
V- (3)
R
FAT
S1
S- (3)
S+ (2)
E- (5)
E+ (4)
(1+)
(1-)
SV1
= RS422-Schnittstellenmodul
S1
(optional mit galv.Trennung)
11.08.14
